Kreslení kabelových lávek z mřížek (Cablofil)

V programu CADprofi je možné kreslit kabelové lávky ze systému Cablofil.

Tento systém je dostupný v příkaze Knihovna výrobců).

Aby se umožnilo vytváření těchto kabelových lávek, může uživatel také najít v knihovně Cablofil kromě základních elementů také kategorie, které obsahují:

Montážní schéma – tato kategorie obsahuje schémata, která představují montáž lávek. Montážní schémata jsou použita pouze jako grafická doplňková informace. Vzhledem k tomu nejsou montážní symboly obsaženy při vytváření specifikací.
Aby uživatel automaticky vkládal montážní schémata, může použít příkaz Vytvořit alternativní pohled.

Příslušenství – tato kategorie obsahuje další prvky, např. držadla, protipožární úseky atd. Takové prvky vložené do projektu budou zahrnuty při vytváření specifikací. Některé prvky (např. svěrky, držadla atd.) jsou příliš malé na to, aby byly viditelné na plánech. Místo vkládání mnoha „malých“ objektů do projektu je možné vložit tabulku s dalšími prvky. Prvky s vyplněným množstvím budou obsaženy ve specifikacích.
K úpravám množství dalších prvků může uživatel užívat příkaz k editování atributů nebo příkaz CADprofi Atributy a popisy.

Katalog spojek – data spojek jsou zahrnuta při kreslení lávek. Kvůli tomu není třeba přidat výkresy spojek jako grafické objekty. V katalogu spojek je pouze možné kontrolovat jejich technická data.

Materiál lávek

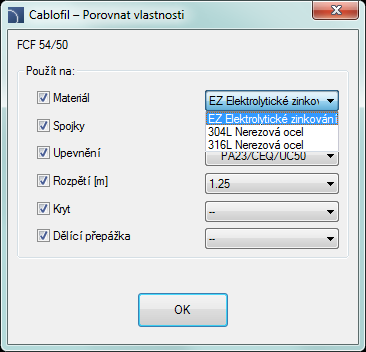

Během navrhování je možné specifikovat materiál kabelových lávek Cablofil. Program vkládá lávky které jsou vytvořeny z rozdílných materiálů v samostatných hladinách.
Například hladina 2DE_OBP_CblfEZ je použita pro lávky Cablofil elektrolyticky galvanizovaných (EZ), hladina 2DE_OBP_Cblf316L je použita pro lávky vyrobené z nerezové oceli (316L).

Během vkládání prvků Cablofil program kontroluje název hladiny a zahrnuje pouze prvky, které leží v hladině, která začíná 2DE_OBP_Cblf. Proto by uživatel neměl název hladiny měnit.

Výjimkou z tohoto pravidla může být například nezbytnost přidat další červenou hladinu pro protipožární a jiné speciální instalace. Například 2DE_OBP_CblfEZ_ppoz může být použita u protipožárních instalací pro elektrolyticky galvanizované lávky. V takovém případě bude ve specifikaci Cablofil místo materiálu viditelný název hladiny.

Komplexní konstrukce

Při reálných instalacích je velmi často potřeba vést lávky nad sebou. Někdy takové konstrukce mohou sestávat z mnoha lávek, které jsou montovány na strop, zdi atd. Na plánech je velmi těžké zobrazit takové konstrukce, protože mnoho lávek se navzájem překrývá a proto se stává projekt nečitelný.

Tento problém je řešen způsobem "Komplexní konstrukce". V tomto případě místo kreslení mnoha překrývajících se lávek je možné kreslit trasu, která ukáže řadu lávek a schéma, které zobrazí uspořádání přechodů a tvarovek na trase.

Příklad: dvě lávky, jedna nad druhou

2D výkres – pokročilá konstrukce CabloCAD

Schéma komplexní konstrukce musí obsahovat: Symbol značky konstrukce – značka musí být jedinečná (např. C01, A15 atd.). V jednom projektu není možné definovat několik komplexních konstrukcí se stejným značením (ID).

1.    Montáž – schéma, které obsahuje speciální montážní symboly. Při vkládání musí být montážní symboly opatřeny rozestupy a identifikací (ID) (např. C01, A15…).

2.    Příčný řez lávkami – při vkládání montážních symbolů by měl uživatel také specifikovat typ spojek, díky čemuž jsou značení lávek a konstrukce spojeno (např. C01, A15…).

Trasa lávek – když kreslíme trasu lávek, je nezbytné určit její celkovou šířku a výšku, která je v určité trase všemi lávkami obsazena.
