Příkaz Šablony schémat umožňuje vkládat do projektu předdefinovaná vedení, která jsou použita pro rychlé vytváření schémat.
Předdefinovaná vedení jsou přizpůsobena, aby sloužila oběma normám, tj. ISO a ANSI.

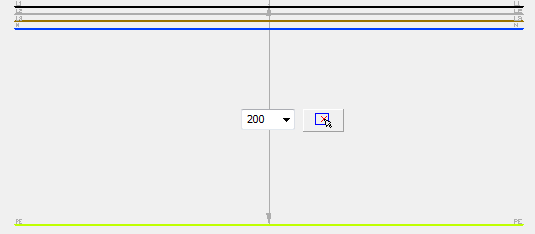

Tato vedení jsou parametrická, díky čemuž je možné stanovit rozteče mezi čárami vedení.

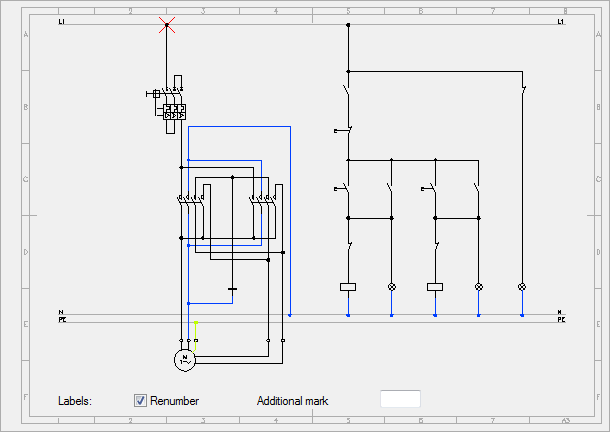

Příkaz Šablony schémat obsahuje předdefinovaná elektrická schémata, která jsou použita pro vytváření typických schémat. Přímé zapnutí 3-fázových motorů na síť, reverzační systémy, spouštění hvězda-trojúhelník a mnoho dalších schémat je dostupných.
Každé schéma má prvky, které jsou předem očíslované. Uživatel může dovolit přečíslování a specifikovat další značky.
Zvláštní skupinou schémat jsou obvody distribučního centra. Je dostupná sada, která obsahuje několik obvodů, rovněž jednoduché osvětlovací nebo zásuvkové obvody. Díky tomu může uživatel okamžitě vytvářet schémata různých distribučních center. Zásuvkové a osvětlovací obvody mohou být použity pro jiné typy obvodů – všechno, co musí uživatel udělat, je změnit popis a symbol koncového zařízení.
Když vkládáme distribuční centra, tak tabulky, které jsou použity pro specifikaci názvu, čísla a parametrů obvodu, jsou vloženy také. Aby uživatel tato data upravil, může použít příkaz Symboly - upravit nebo jiné příkazy, které jsou používány pro úpravy atributů bloků.

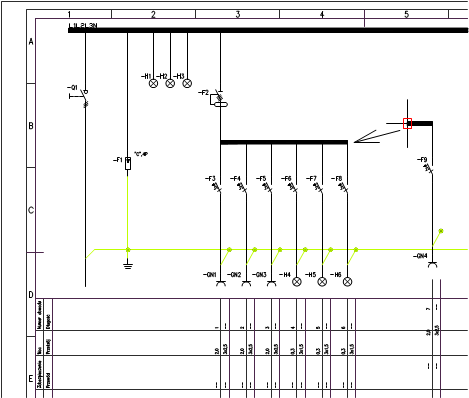

Příklad typického schématu s vložením dalších obvodů
Schémata: šablony na
výkrese
