Příkaz Vývojové diagramy, grafická znázornění (Flowcharts and diagrams) obsahuje prvky, které jsou použity ke kreslení různých druhů praktických diagramů, síťových infrastruktur, modelů technologických postupů a blokových diagramů..

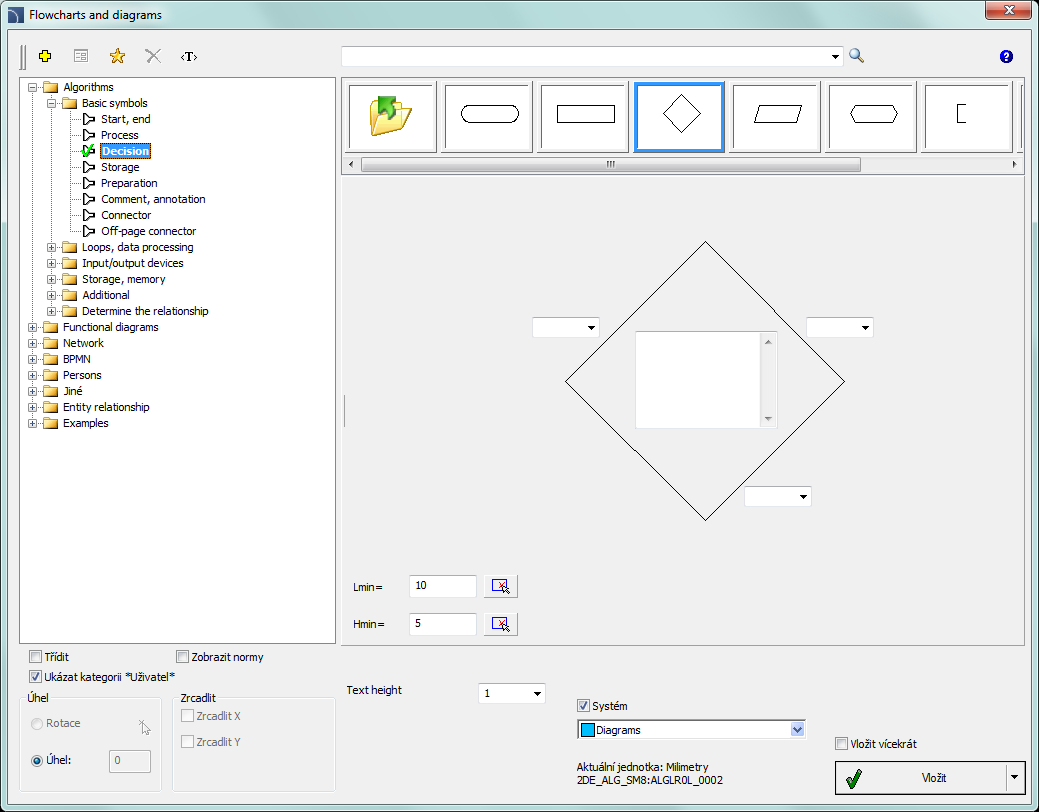

Dialogové okno vývojových diagramů a grafických znázornění
Mnoho blokových diagramů má editační pole, do kterých je možné vložit různé druhy textů. Program automaticky nastaví velikost prvků, které jsou vkládány do výkresů v závislosti na délce textu. Potřebuje-li uživatel editovat text, může použít příkaz Symboly – upravit (Edit symbols) díky čemuž bude po provedení editace velikost bloku aktualizována. Taká je možné určit minimální velikost bloku, takže i když přidáme malé množství textu, tak velikost typickách prvků bude podobná.
Všechny způsobu práce se symboly jsou plně vysvětleny v jednotlivých stránkách modulů.
Příklady blokových a vývojových diagramů:
|
|
|

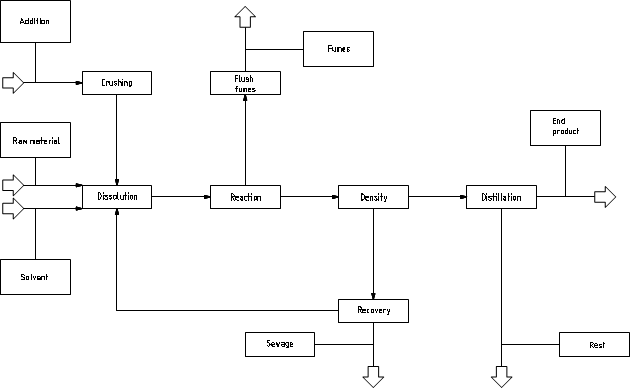

Tento výkres ukazuje příklad blokového diagramu průmyslové instalace
|
|
|
|

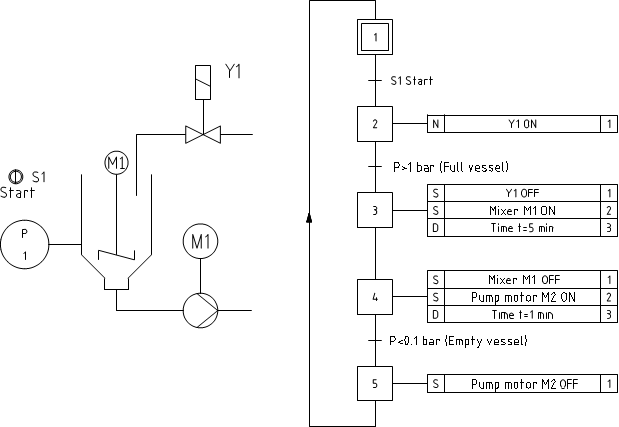

Praktické diagramy, kreslené podle normy EN 60848.
|
|
|
|
Diagram vytváření počítačové sítě a infrastruktury.
|
|
|
|
Příklad algoritmu. |
Program může kreslit diagramy BPMN. Business Process Modeling
Notation (modelovací zápis obchodního postupu) je grafický způsob zobrazení
obchodních postupů.
BPMN popisuje tři základní typy postupů:
•interní postup
•veřejný postup
•součinnostní postup
V programu CADprofi jsou dostupné následující kategorie grafických prvků BPMN:
•aktivní prvky
•propojení
•umístění postupu
•grafické prvky, použité pro přidání dodatečných informací (data, komentáře a skupiny)

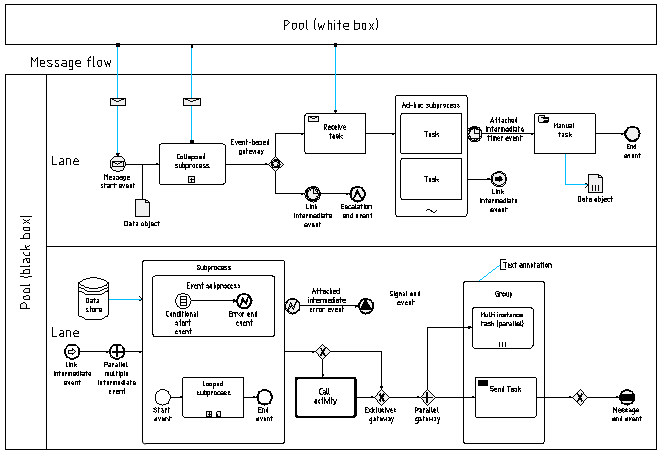

Příklad diagramu BPMN
