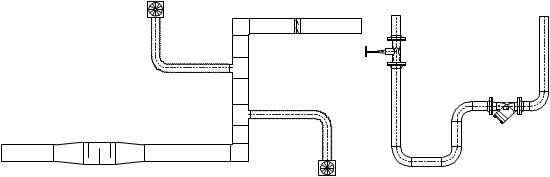

Příklad 2D pohledu
Vytváření 2D výkresů instalací se skládá z kreslení vedení, přidávání objektů a popisů. Program CADprofi umožňuje automatické kreslení řetězců vedení a příslušenství všeho druhu ve 2D pohledu. To také umožňuje uživateli rychle spojovat vedení a upravovat je. Je také možné vložit pohledy armatur z dříve kreslených linií vedení s možností automatického vkládání redukce. Všechny objekty jsou vloženy do příslušných hladin, které definují druhy vedení nebo systém (napájení, potrubí, vzduch atd.).
|
|
|
Příklad 2D pohledu |
Program CADprofi disponuje různými objekty:
•Radiátory (Radiators) – je možné použít radiátory ve 2D projekcích a v diagramech.
•Sanitární objekty (Plumbing objects) - objekty používány při navrhování vodovodních a kanalizačních instalací.
•Parametrické objekty (Parametrical objects)– Tyto objekty představují aktuální pohledy na zařízení, jako jsou kotle, nádrže, čerpadla atd. U parametrických objektů je možné specifikovat jejich technické údaje a všechny rozměry.
•Parametrická armatura (Parametrical armature), stejně jako u objektů, parametrickou armaturu představují aktuálni náhledy přístrojů (armatury, příslušenství vedení, příruby, 2D vedení). Hlavní výhodou těchto objektů je schopnost vložit je do 2D vedení.
•Objekty z knihovny výrobců (Objects from manuafcturer’s libraries)- jsou dostupné příkazem Knihovna produktů (Products library). Knihovny produktů jsou vytvořeny ve spolupráci s výrobci, a proto obsahují velmi komplexní zdroj objektů (bloků), které se používají při navrhování. Knihovny produktů jsou neustále aktualizovány a jsou k dispozici na internetu výrobce. Po instalaci programu CADprofi je možné nainstalovat další knihovny později a budou přidány do programu.
•Objekty definované uživatelem (Objects defined by users) – Každý uživatel může přidat do programu libovolné objekty používané na projektování.
