umožňuje kresli 2D pohledy a schémata
kanalizačního potrubí. Uživatel má možnost vkládat jednotlivé objekty a kreslit
celé sekvence potrubí s automatickým vkládáním příslušných kolen. Příkaz Systém kanalizačního potrubí
( Sewage piping systém) umožňuje kresli 2D pohledy a schémata
kanalizačního potrubí. Uživatel má možnost vkládat jednotlivé objekty a kreslit
celé sekvence potrubí s automatickým vkládáním příslušných kolen.
Je také možné použít knihovny výrobců (na příklad Wavin kde jsou dostupné prvky PVC, AS a svařované HD-PE), které jsou dostupné v příkaze Knihovna výrobků ( Products library).

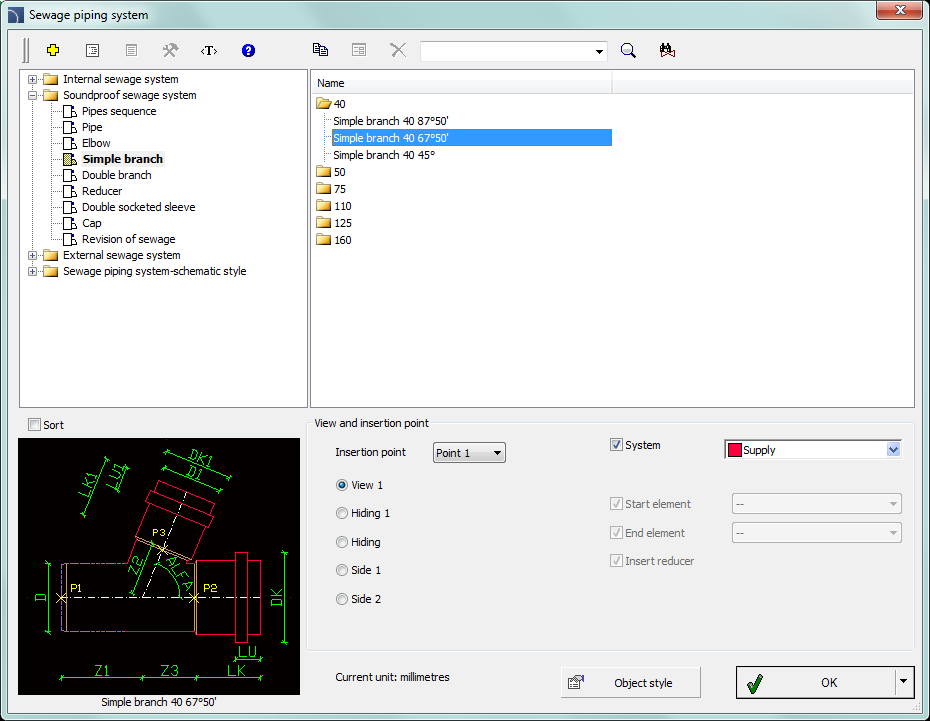

Dialogové okno systémů kanalizačního potrubí
Grafický nákres a základní dialogové okno funkcí, použitých pro kreslení potrubních systémů, stejné jako dialogové okno Parametrická armatura ( Parametrical armature) .
V příkazu Systém kanalizačního potrubí ( Sewage piping systém) jsou dostupné systémy vnitřní, venkovní i zvukotěsné kanalizace. Všechny prvky mají vlastnosti, které jim umožní automaticky připojit k jiným prvkům (viz str.191). Současně program kontroluje, zda je připojení správné a volitelně hlásí problémy a nevhodně spojené části.
Po výběru Sekvence potrubí (Sequence of pipes) je možné kreslit instalaci podle označených následných bodů s automatickým vkládáním kolen.
|
Výběr kolen je proveden automaticky takovým způsobem, aby nejlépe odpovídal tvaru navrhované instalace podle záměru uživatele. Poté, co byly indikovány následné body vložené uživatelem, vybere aplikace z databáze koleno s nebližším možným úhlem. Je-li třeba, je délka kreslených částí trubek opravena. |
|
Postupy
1. Spusťte
příkaz odpadní potrubní systém (Sewage piping
systém) nebo Knihovnu
výrobků (Products library) a poté otevřete
knihovnu Wavin.
2. V dialogovém okně zvolte příslušnou kategorii a rozměr tvarovky (průměr)
3. (Volitelné) Má-li seznam podkategorie, udělejte dvojklik na konkrétní podkategorii, abyste jí otevřeli a viděli její obsah.
4. (Volitelné) Změňte Pohled (View) na vybranou tvarovku.
5. (Volitelné) Změňte nastavení pro Styl objektu (Object style).
6. (Volitelné) Dovolte možnost System a vyberte typ instalace.
7. Klikněte na tlačítko OK abyste vložili vybranou tvarovku do výkresu.
8. (Volitelné)
Klikněte na tlačítko
a vyberte Vložit
(stanovte všechny rozměry) (Insert (specify all
dimensions)), abyste specifikovali rozměry vloženého objektu.
9. (Volitelné)
Klikněte na tlačítko a vyberte Vložit (stanovte slyl objektu) (Insert (specify style for
object)), abyste provedli změny ve stylu objektu (Object style) před vložením objektu do výkresu.
10. Klikněte na kraj vedení (trubky) nebo tvarovky, abyste připojili vybranou tvarovku.
11. (Volitelné) Klikněte na jakýkoliv bod ve výkrese, abyste vložili jakýkoliv prvek.
12. Určete úhel otočení a směr vložení.
1. Spusťte
příkaz Kanalizační potrubní systém (Sewage piping
system) a potom otevřete knihovnu Wavin.
2. V dialogovém okně vyberte polohu Sekvence potrubí (Sequence of pipes).
3. (Volitelné) Označte příslušný základní bod.
4. Klikněte na tlačítko OK abyste spustili kreslení sekvencí potrubí podle označených následných bodů.
