2D Izolace

Příkaz 2D Izolace (2D Insulation) umožňuje izolovat vedení. Je možné určit tloušťku izolace a vymazat izolaci.

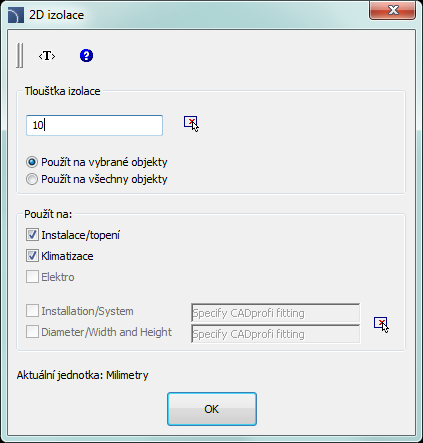

Dialogové okno Editovat izolaci



Dialogové okno obsahuje následující položky:

Tloušťka izolace – určuje tloušťku izolace, která bude přidána k vybraným vedením. Je možné určit tloušťku označením dvou bodů na výkrese, možnost Copy from fitting > ). Pro vymazání izolace z vedení musí uživatel stanovit tloušťku izolace „0“. Pro vedení klimatizace je také možné stanovit jeho vnitřní izolaci vložením záporné tloušťky izolace.

Použít na vybraná vedení – editujte tloušťku izolace pouze u těch vedení, která jste označili na výkrese.

Použít na všechna vedení – editujte tloušťku izolace pro všechna vedení z vybraného typu instalace.

Použít na – výběr druhu a typu instalace, na kterých má být editace tloušťky izolace provedena. Tato možnost pracuje s oběma množnostmi: Použít na vybraná vedení, což dává uživateli příležitost vybrat vedení, které náleží k určitému druhu instalace a Použít na všechna vedení, která dovoluje uživateli určit tloušťku izolace pro všechna vedení zvoleného druhu instalace.

Tip

Použití funkce "Použít na vybraná vedení" dává možnost vybrat vedení pomocí výběrového okna.
Jestliže ve výběrovém okně uživatel označí vedení, které patří k instalaci, která nebyla zahrnuta v dialogovém okně, bude tento prvek vynechán.

Installation/System – dovoluje vybrat vhodný systém, jehož vedení bude izolováno, například Supply, Return atd. Druh instalace může být vybrán stisknutím tlačítka Specify CADprofi fitting .

Diameter/Width and Height – dovoluje určit rozměry vedení pro vybraná vedení, např. D=114.3 pro DN100 potrubí. aby určil data pro tuto možnost, musí uživatel kliknout na tlačítko Specify CADprofi fitting , a pak vybrat vedení, ze kterého by rád data získal.



Postupy

Izolace vedení nebo editování tloušťky izolace

1.    Spusťte příkaz 2D Izolace (2D Insulation) .

2.    V dialogovém okně specifikujte tloušťku izolace. Hodnota „0“ izolaci odstraní.

3.    Zvolte možnost Použít na vybraná vedení nebo Použít na všechna vedení.

4.    (Volitelné) Vyberte typy instalace, které by měly být zahrnuty během výběru objektu.

5.    (Volitelné) Označte n výkrese vedení, abyste označili možnost Installation/System a Diameter/Width and Height. Je nezbytné, abyste jednu z těchto možností znemožnili.

6.    Klikněte na tlačítko OK abyste zavřeli okno.

7.    (Volitelné) Jestliže jste vybrali možnost Použít na vybraná vedení), označte prvky, které byste rádi editovali a stiskněte klávesu Enter.

8.    Vybrané objekty budou izolovány.

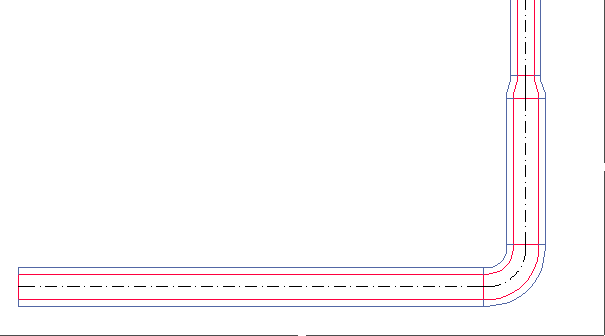

Izolovaná vedení
