Příkaz Další značky
obsahuje různé značky, které jsou často
používány v technických výkresech, např.různé varianty odkazových čar,
symboly číslování pozic a univerzální značky, které shrnují hodnoty kreslených
objektů.
Funkčnost a podrobný způsob zacházení s příkazem je popsán v
kapitole
Symboly a značky).
Symboly číslování umožňují číslovat objekty a shromažďovat z nich parametry (např. název, typ atd.). Tímto způsobem je možné rychle číslovat mnoho objektů a umístit požadovaný text do výkresu.
|
Program CADprofi automaticky detekuje číslované
objekty ve výkrese, díky čemuž je v dialogovém okně první dostupné
číslo |
|
Přidáváním různých číselných předpon může uživatel vytvářet mnoho řad čísel (např. jedna řada bez předpon 1, 2, 3…., a druhá P1, P2, P3).
Vkládání symbolů s možností Vložit vícekrát způsobí, že symboly mají přidaná čísla vzestupně.

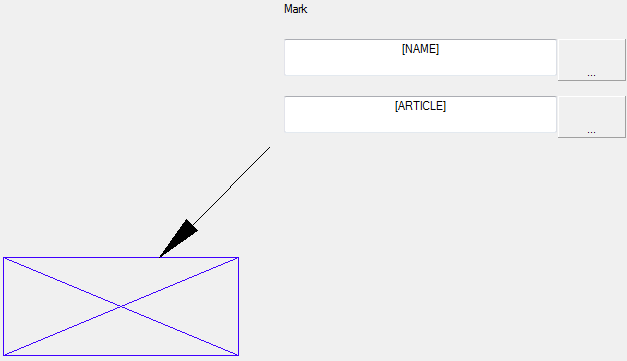

Pole Značka 1, Značka 2 umožní přidat k vybraným symbolům jakýkoliv
text nebo informaci, získanou z označeného objektu. Výběr typu informace
bude možný po stisknutí tlačítka
, které je umístěno vedle pole.
|

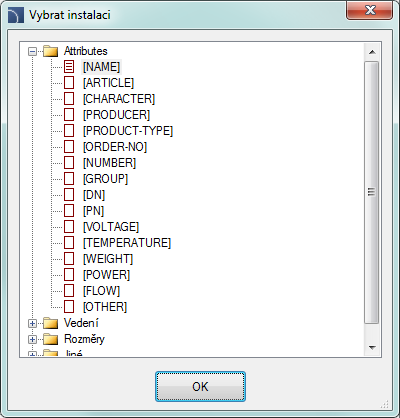

V nově otevřeném okně může uživatel vybrat následující informaci: •Atributy – hodnota atributu označeného objektu. •Vedení – typ vedení (nebo typ čáry?) nebo druh instalace. •Rozměry – rozměry, získané z označeného objektu. •Jiné – například hodnoty systémových proměnných programu CAD.
|
|
určitého oboru (např. je zobrazeno
ME – mechanical). Tlačítko
umožňuje vybrat další nejvyšší
číslo.
