Rychlá editace

Příkaz Symboly rychle upravit Quick edit umožňuje provést základní editační úkony na symbolech a objektech. Po spuštění příkazu by měl uživatel označit symbol, který by rád editoval. Poblíž symbolu se objeví zvláštní znaky, které umožní okamžitě provést potřebné změny.



Značky, které se zobrazí po označení objektu:



Zrcadlo   – Značky, které umožní provést zrcadlení symbolu.

Měřítko   – umožní zvětšit nebo zmenšit velikost symbolu na výkrese. Značka  zvětší měřítko symbolu o 25%. Značka  zmenší měřítko symbolu o 25%. Když je skutečná hodnota 200, tak značky zvětší/zmenší velikost symbolu o 50.

Kopie  – umožní rychle vytvořit několikanásobné kopie označeného objektu.

Otáčení  – umožní otáčet symbol okolo bodu vložení. Je-li symbol umístěn do vedení/potrubí, tak aplikace dovolí otočit jenom o 180°.

Prodloužení  – tato značka je použita pro prodloužení nebo zkrácení normalizovaných prvků Prodloužit nebo zkrátit normalizované prvky např. šroubů, nýtů atd.. (viz str. 378).



Symboly – rychle upravit se často užívá, když uživatel přidá do výkresu několik symbolů, tj. s příkazem Multisymbols. Když je vkládáno několik symbolů, pak je možné, že některé symboly mohou být vloženy opačným způsobem. Příkaz Symboly – rychle upravit umožní je rychle otočit nebo zrcadlit správným zoůsobem.

Příkaz Symboly - rychle upravit je také užitečný k otáčení objektů, např. když je třeba změnit směr vzduchovodu nebo armatury.



Postupy

Rychlá úprava symbolů

1.    Spusťte příkaz Symboly – rychle upravit .

2.    Označte symbol, který bude editován.

3.    (Volitelné) Otočte symbol příkazem Zrcadlit   (P1, P2).

4.    (Volitelné) Zvětšete/zmenšete symbol kliknutím na značky  .

5.    (Volitelné) Otočte symbol kliknutím na značky .

6.    (Volitelné) Klikněte na další symbol, který byste chtěli editovat.

7.    (Volitelné) Vložte kopii poté, co jste zvolili značku kopie .

8.    Ukončete příkaz pravým tlačítkem myši nebo klávesou Enter.



Symboly rychle upravit





Upozornění

„Zrcadlit”, „Měřítko”, a „Otáčení” mohou být použity opakovaně, protože neukončí příkaz Symboly - rychle upravit. Poté, co uživatel zkopíruje symbol, je příkaz dokončený.

Dostupné možnosti záleží na typu editovaného objektu.

Příkaz Symboly – rychle upravit umožňuje také editovat izometrické symboly..

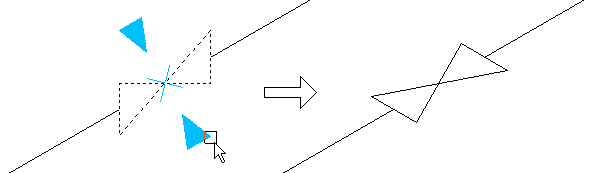

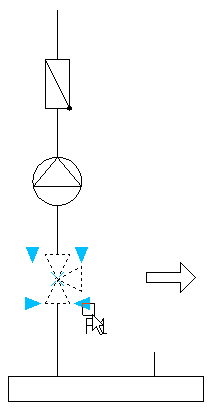

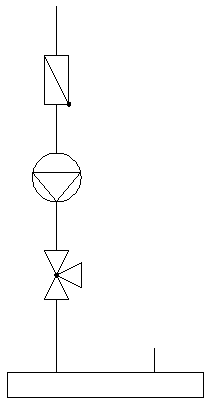

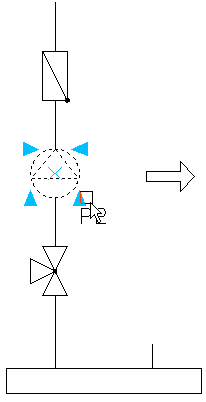

Příklad otočené armatury.
