Dveře, okna

Příkaz Dveře, okna umožní vložit dveře a okna jak do plánu, tak i do pohledu. Pro každý objekt jsou dostupné databáze, které obsahují prvky dřevěného vybavení. Všechny objekty v knihovně jsou parametrické. To znamená, že uživatel má možnost určit všechny rozměry, když vkládá objekty do výkresu. Tato vlastnost dává uživateli mnoho možností, protože je schopný specifikovat rozměry sám, i pro prvky, které nejsou ve standardních databázích programu. Když uživatel vkládá okno i dveře do plánu, musí určit tloušťku zdi do které chce prvek vložit. Za předpokladu správné tloušťky stěny budou skryty ty čáry zdí, do kterých bude prvek vložen.

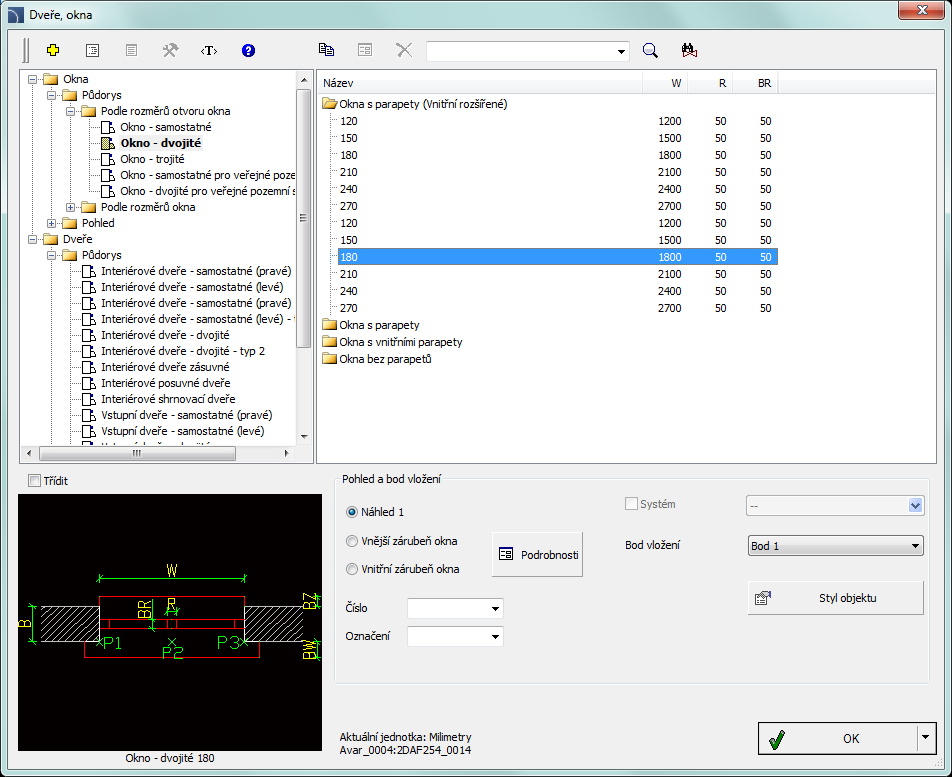

Dialogové okno Dveře, okna

Dialogové okno obsahuje následující položky:

Seznam kategorií – zobrazuje seznam dostupných prvků, seskupených podle kategorií a podkategorií.

Seznam detailů – obsahuje seznam dostupných prvků s různými rozměry.

Náhled – zobrazí náhled aktuálně vybraného prvku. Kliknutí pravým tlačítkem na náhled se náhled zvětší.

Třídit –                 umožní/znemožní abecední pořadí kategorií.

Pohled a bod vložení – výběr pohledu a body vložení objektu. Pro všechny objekty knihoven je dostupný primární pohled (převážně 2D). Další pohledy jsou dostupné pouze pro některé objekty (např. Vnitřní zárubeň okna a Vnější zárubeň okna jsou dostupné pouze pro půdorys okna).

Bod vložení – Možnost zvolit základní bod objektů (bod vložení). Body vložení jsou v náhledu označeny jako P1, P2 atd.

Styl objektu – možnost, která umožní specifikovat styl objektu a hladinu detailu objektu.

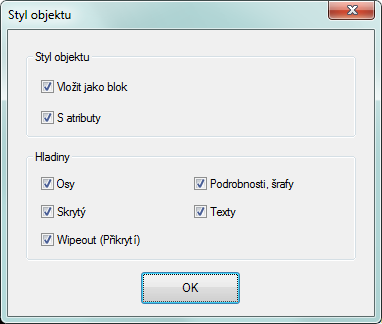

Dialogové okno Styl objektu

•    Vložit jako blok – Umožní uživateli vložit prvek, který je rozložen do jednotlivých součástí nebo jako jeden objekt (blok).

•    S atributy – umožní/znemožní přidání atributů do vložených objektů.

•    Středové čáry – umožní/znemožní kreslit osy do vkládaných objektů.

•    Skrytý – umožní/znemožní kreslení prvků, které jsou v objektu skryté.

•    Přikrytí (Wipeout) – umožní/znemožní skrytí čar pod vkládanými objekty (Wipeout).

•    Podrobnosti, šrafy – umožní/znemožní kreslení šrafu a podrobností objektu, otvory nebo příruby, šipky indikující směr proudění atd.

•    Texty – umožní/znemožní kreslení eventuálních textů do objektů.

Podrobnosti – tlačítko, které umožní specifikovat rozměry detailů, které jsou viditelné na určitém pohledu, jako třeba Vnitřní zárubeň okna a Vnější zárubeň okna. Kliknutí na tlačítko otevře dialogové okno s viditelnými hodnotami rozměrů.

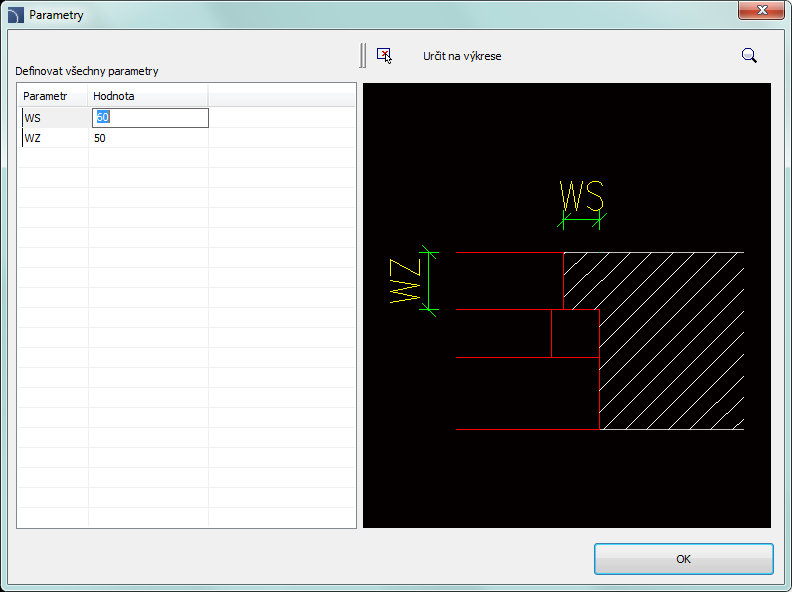

Dialogové okno Parametry

OK –      uzavře knihovnu a dovolí vložit objekt do výkresu.

Možnosti vložení  – roztáhne seznam všech dostupných možností vložení:

•    Vložit (určit styl objektu) – vloží vybraný objekt s možností změnit volby v dialogovém okně Styl objektu.

•    Vložit (určit všechny rozměry) – vloží vybraný objekt s možností specifikovat všechny rozměry, které mohou být editovány.
Po zvolení této možnosti se objeví dialogové okno Parametry dovolující uživateli specifikovat hodnoty každého rozměru. Také je možné určit rozměry přímo z výkresu. Aby to mohl udělat, musí uživatel aktivovat políčko Editování hodnoty a pak kliknout na tlačítko Určit na výkrese (Pick distance) . Je také možné uložit uživatelské rozměry vytvořením a rozvinutím série uživatelských typů. Vytváření a rozšiřování uživatelských typů sérií ).

Postupy

Dveře, okna

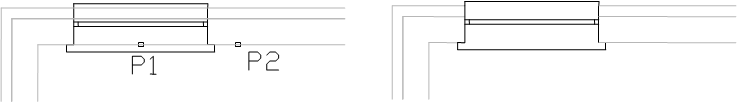

Pohled na zdi před a po vložení oken a dveří

Vkládání dveří a oken bez přikrytí (WIPEOUT)

Jsou-li dveře a okna vkládány bez přikrytí (Wipeout), potom po vložení může nastat potřeba oříznout čáry zdi pomocí příkazu _Trim.
