Symboly křížení (Cross symbols)

Příkaz Symboly křížení se používá pro automatické vkládání úhlových, třícestných nebo čtyřcestných symbolů do křižujících se vedení.

Výchozí proces vkládání křížových symbolů zahrnuje označení dvou vedení . Poté program automaticky vloží symbol do křížového spoje těchto vedení. Uvedená vedení mohou být přerušena nebo vhodně rozšířena.



Vkládání kťížového symbolu



Základní funkce a možnosti symbolů jsou popsány v kapitole Symboly (viz stranu 215).



Postupy

Vkládání symbolu křížení do překřížených vedení (Inserting a cross symbol into a line crossing)

1.    Spusťte příkaz Symboly křížení (Cross symbols)  .

2.    V dialogovém okně vyberte příslušnou kategorii.

3.    Vyberte symboly, které chcete vložit do výkresu.

4.    Zkontrolujte měřítko a parametry symbolů.

5.    (Volitelně) V souladu s vašimi preferencemi vyplňtě hodnoty následujících parametrů: Označení (Article), Výrobce (Manufacturer),Typ (katalogové číslo), DN, PN.

6.    Klepněte na tlačítko Vložit symbol (Insert symbol) a označte linii vedení, do kterého byste chtěli vložit vybraný symbol.

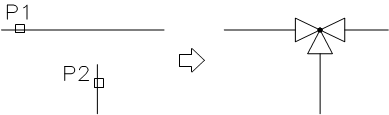

7.    Označte první vedení ve výkrese, do které by měl být symbol vložen (hlavní linka P1).

8.    Označte druhé vedení ve výkrese (P2).

9.    Symbol bude vložen do výkresu a linie vedení budou správně přerušena nebo prodloužena či zkrácena.





Symboly křížení - Cross symbols

Při vkládání třícestných symbolů první bod (P1 nebo P1’) definuje hlavní vedení, zatímco další bod (P2) definuje vedlejší vedení. V případě úhlového ventilu vybráním bodu (P1 nebo P1’) je udán směr, ve kterém bude ventil vložen.

Vkládání symbolů křížení



Druhá možnost vkládání křížového symbolu je označit aktuální křížení dvou vedení (P1) a pak označit bod (P2), který určí rotaci symbolu. Aplikace CADprofi automaticky detekuje přerušení připojených vedení.

Druhá možnost vložení symbolu křížení je označit skutečné křížení dvou vedení (P1) a potom označit bod (P2), který určí otočení symbolu. Aplikace CADprofi automaticky detekuje a přeruší spojená vedení.



Vkládání symbolu křížení

Upozornění

Automatická úprava a Přerušení čáry nastává pouze tehdy, pokud se uvedená vedení protínají navzájem v pravém úhlu.

Vložení symbolu do linií vedení je možné jen pro možnost "Vložit symbol".( jiné možnosti, jako například "do více vedení" vloží symbol podle popisu v příkazu "Symboly").

Vložení symbolu do křížení vedení nebude možné, pokud jedno z těchto vedení je křivka (polyline).
