Číslování elektrických obvodů

Příkaz Číslování elektrických obvodů umožňuje definovat elektrické obvody a přiřadit je k označeným objektům (adresování objektů).

Tvůrce specifikací CADprofi umožňuje připravit specifikace, které zahrnují přirazení objektů k jednotlivým obvodům.

Tento příkaz může pracovat ve třech režimech:

•    Číslování – tento režim se používá k číslování obvodů a adresování objektů. Každý objekt obdrží číslo obvodu, ke kterému bude připojen..

•    Úpravy číslování – tento režim umožňuje editovat čísla obvodů (adresy) současně pro mnoho objektů.

•    Odstraňování čísel – vymaže čísla z vybraných objektů.

Během definování schémat umožní program označit na výkrese rozváděč, který může být jakýkoliv objekt nebo symbol z modulu CADprofi Elektro, např. element, vložený příkazem Rozváděč. Je možné definovat obvody, pro které není na aktuálním výkrese žádný rozváděč.

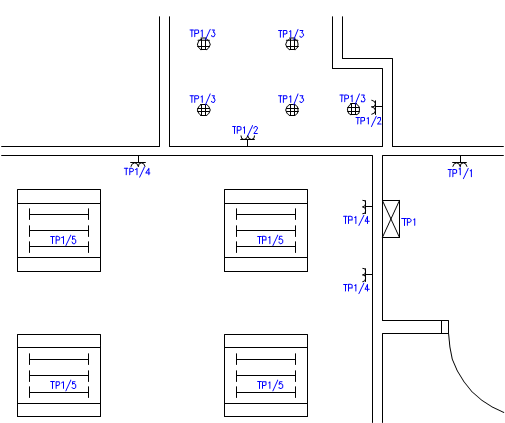

Příklady objektů s definovanými čísly obvodů

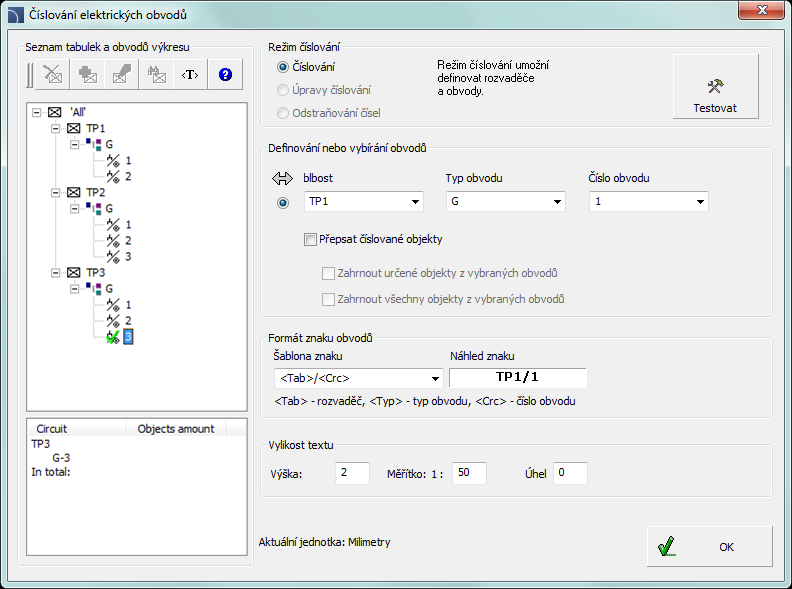

Dialogové okno Číslování obvodů

Dialogové okno Číslování elektrických obvodů obsahuje následující prvky:

ozváděče a obvody ve výkrese – seznam tabulek a jejich obvodů, zobrazených ve formě rozbalovacího stromu (seznamu). Symboly na seznamu:

•    Rozváděč –

•    Typ obvodu –

•    Číslo obvodu–

Ve spodní části okna je zobrazena informace o počtu objektů v každém obvodu. Je-li ze seznamu vybrán hlavní prvek, tak na podrobném seznamu všech obvodů a objektů bude viditelný.

Menu seznamu tabulek a rozvaděčů – nástroje, které jsou použity pro správu rozváděčů.

Odstranit číslo z rozváděče  – vymaže číslo bloku, které symbolizuje označený panel.

Označit rozváděč na výkrese  – umožní označit (nebo změnit) na výkrese ten blok, který symbolizuje označený panel.

Změnit číslo desky  – umožní změnit název desky.

Zaměření na obvod nebo rozvaděč  – tento příkaz vybere objekty, které jsou přiřazeny k označenému obvodu nebo obvodům. Když bude vybrán rozvaděč, tak je provedeno přiblížení na nakreslený objekt (blok), který slouží jako rozvodná deska.

Testování/oprava – tato možnost dovolí automaticky rozpoznat jakékoliv rozpory v aktuálním číslování obvodů.
Je doporučeno provést tento příkaz po kopírování, vymazání a přesouvání objektů, aby se synchronizovaly změny vložených čísel.

Definování nebo vybírání obvodů – skupina možností, která dovoluje definovat nové obvody nebo operace (úpravy a výmaz) existujících obvodů.

•    Rozvaděč (Table/switch board) – specifikuje značení rozváděčů.

•    Druh obvodu – značení typu obvodu.

•    Číslo obvodu – číslo obvodu.

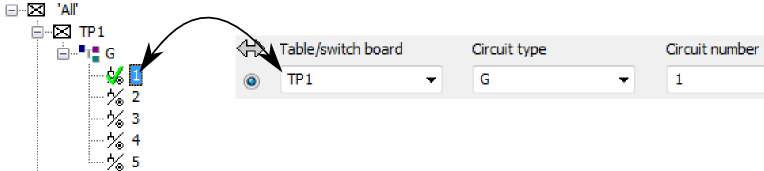

Informace o rozváděči, typu a čísle obvodu může být vyplněna kliknutím na potřebnou pozici v seznamu rozváděčů a obvodů.

Je možnost vyplnit výše uvedená data, když označíme na výkrese objekt, který už byl přiřazen k obvodu. V tomto případě by měl uživatel kliknout na tlačítko Převzít číslo obvodu z objektu na výkrese .

V režimu Úpravy číslování jsou ve skupině Definování nebo vybírání obvodů dostupná další pole Změnit na.

Přepsat číslované objekty – umožní/znemožní volbu přepsání existujícího číslování. Tato volba je dostupná pouze v režimu Číslování.

Možnosti, použité pro úpravy a odstraňování objektů:

•    Zahrnout určené objekty z vybraných obvodů – dává možnost upravit/vymazat číslování (addressing) z vybraných objektů.

•    Zahrnout všechny objekty z vybraných obvodů – upraví/vymaže všechny objekty, které patří k určeným obvodům.

•    Odstranit číslování pouze z vybraných obvodů – Je-li tato možnost zaškrtnuta, je možné vymazat číslování pouze z těch objektů, které patří do určeného obvodu.

Formát znaku obvodů – tato volba umožní určit způsob, jak na výkrese ukázat informaci o číslování obvodů. Šablona značky může obsahovat jakýkoliv text a data obvodu (<Tab> – Indikace rozvodných desek a rozváděčů, <Type> – typ obvodu, <Crc> – číslo obvodu). Během definice šablony je ve vedlejším poli zobrazen náhled, který bude vložen do výkresu.

Velikost textu – určuje úhel natočení značky a velikost obvodu.

•    Výška – určuje velikost textu při tisku.

•    Měřítko – určuje měřítko textu při tisku.

•    Úhel – určuje úhel natočení značky obvodu.

Postupy

Číslování obvodů (adresování)
