Příkaz Rozváděč - skříně dává možnost vložit rozváděč (rozvod). 2D pohledy (shora) jsou použity pro navrhování plánů. Pohled zpředu jsou použity při navrhování průčelí.
Tento příkaz umožňuje vybrat volbu Vložit (určit všechny rozměry) , díky čemuž může uživatel vložit objekt s přizpůsobenými rozměry. Také je možné uložit uživatelské rozměry vytvořením a rozšířením uživatelských typů sérií Vytváření a rozšiřování uživatelských typů sérií).

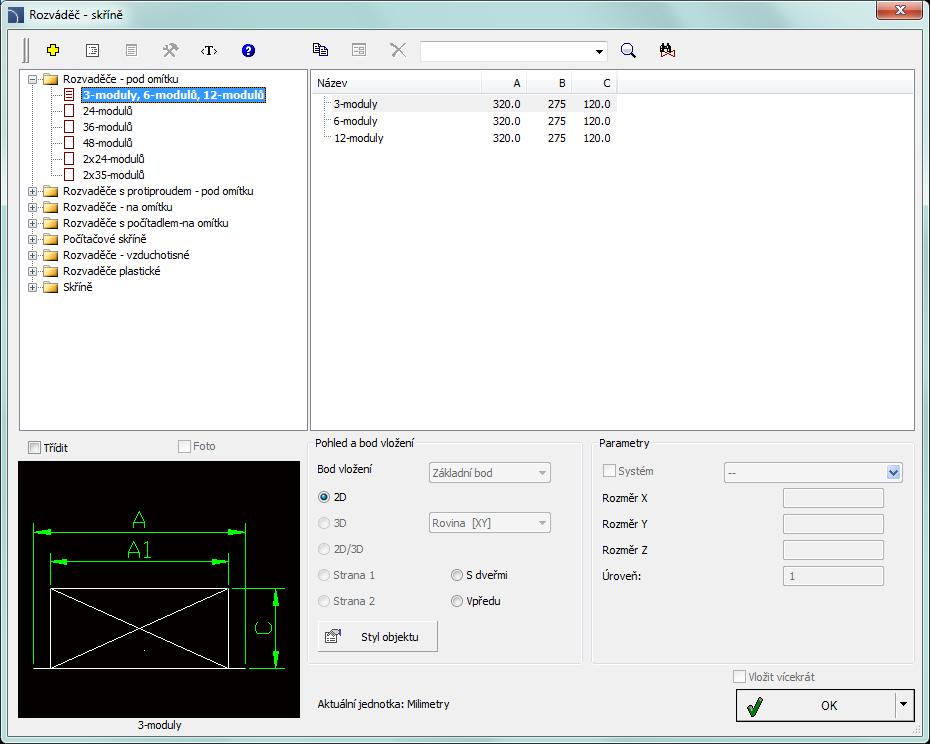

Dialogové okno Rozváděče
Způsob práce s objekty byl popsán v předcházejících
kapitolách.
Tento příkaz také obsahuje následující položky:
Styl objektu – volba, která umožní specifikovat styl objektu a hladinu detailu objektu.
•Vložit blok – umožňuje uživateli vložit prvek, který byl rozložen na jednotlivé součástky, nebo jeden samostatný objekt (blok).
•S atributy – umožní/znemožní přidání atributů do vloženého objektu.
•Osy – umožní/znemožní volbu kreslit osy do vloženého objektu.
•Skrytý – umožní/znemožní kreslení prvků, které jsou na objektu skryté.
•Wipeout (přikrytí) – umožní/znemožní skrytí čar pod vkládanými objekty (Wipeout).
•Podrobnosti, šrafy – umožní/znemožní kreslení šrafu a podrobností objektu, otvory nebo příruby, šipky indikující směr proudění atd.
•Texty – umožní/znemožní kreslení eventuálních textů do objektů.

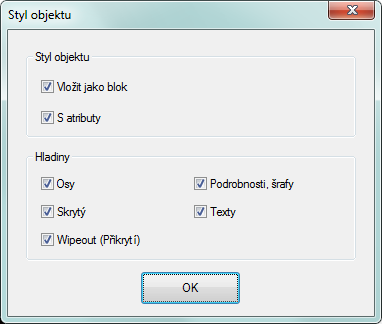

Dialogové okno Styl objektu

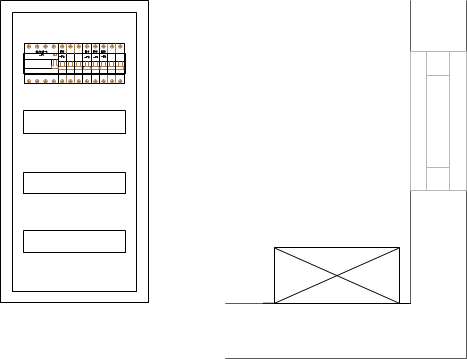

Příklad rozváděče na plánu a na průčelí s vloženými přístroji
