Spojit 2D potrubí/vzduchovody (2D Join pipes/ducts)

Nejrychlejší a nejvýhodnější způsob vytváření 2D instalací, jako je klimatizace, potrubní nebo kabelové lávky, je nakreslit vedení nebo řady vedení, které budou později automaticky spojeny s pomocí příkazu Spojit 2D potrubí/vzduchovody (2D Join pipes/ducts). Během vytváření spojení program CADprofi prodlouží nebo zkrátí spojované vedení a automaticky vloží optimální tvarovky.

Propojení může být uděláno na prvcích, které mají určité typy a velikosti propojovacích součástek. To znamená že může být propojeno potrubí, vzduchovody, lávky, armatura, čerpadla a mnoho další zařízení.

Po spuštění příkazu Spojit 2D potrubí/vzduchovody (2D Join pipes/ducts) by měl uživatel označit vedení, které by rád spojil. V závislosti na poloze a velikosti označených vedení navrhne program CADprofi správné tvarovky.



Výběr tvarovek a určení jejich velikosti je provedeno v dialogovém okně. Uspořádání dialogového okna je téměř stejné, jaké je užíváno pro kreslení vedení, vzduchovodů a tvarovek.



Příklad:

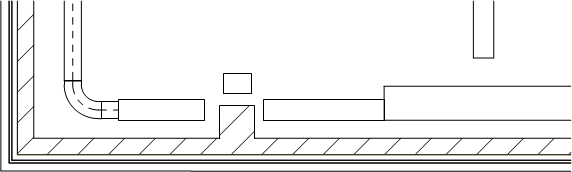

•    V první etapě jsou vedení nakreslena.

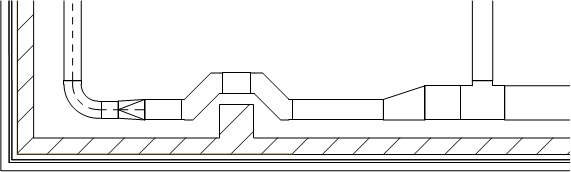

•    Ve druhé etapě jsou vedení propojena automatickým propojením vhodných tvarovek.






Pravidla, která jsou použita pro spojení

•    Instalace potrubí,

•    vedení klimatizace,

•    kabelové lávky.



• Jedno vedení:
Vložení přírub, hrdlových tvarovek, spojek a uzávěrů s možností prodloužení nebo zkrácení vedení.





• Dvě, tři nebo čtyři souosá vedení se stejným průřezem: Spojení bez tvarovky.





• Vedení vložená se stejným úhlem:

Spojení se symetrickou redukcí, asymetrickou redukcí nebo dvojitým kolenem.

Pro klimatizaci je možné vložit kulaté, pravoúhlé nebo kulaté-pravoúhlé tvarovky.

Tvarovka je vložena takovým způsobem, že se nezmění délka prvního označeného potrubí. (P1).

redukce



fuller

• Prvky, vložené v různých úhlech:

Propojení provedené pomocí kolena nebo T-kusem.

Při spojování pomocí T-kusu by měl uživatel jako první označit hlavní vedení a potom to následné.







• Tři vedení, z nichž dvě jsou souosá:

Spojení s vloženým T-kusem nebo s redukovaným T-kusem

• Při spojování ohebných vedení s jiným vedením vloženým pod odlišným úhlem jsou použita stejná pravidla jako pro kruhová vedení.

• Některá spojení nemohou být provedena kvůli nedostatku vhodných tvarovek. např. nejsou ohebné T-kusy.

• Spojení zařízení klimatizace s jinými vzduchovody:

Spojení s vloženou přechodkou.

• Je také možné udělat propojení mezi jinými objekty, např. mezi armaturou, objekty, vedením a tvarovkami. Ve všech případech jsou pravidla pro vytváření spojení stejná, jako když propojujeme potrubí nebo vzduchovody.

• Program také dovoluje spojit vedení, která jsou izolovaná.

Upozornění

Aplikace nedovoluje automatické spojení vedení a vzduchovodů, které patří do odlišných typů instalace. Je-li např. nezbytné spojit potrubní instalaci s instalací klimatizace, musí uživatel vložit patřičné tvarovky ručně.

Postupy

Spojování vedení (Connecting lines)

1.    Spusťte příkaz Run the Spojit 2D potrubí/vzduchovody (2D Join pipes/ducts) .

2.    Označte prvky, které byste rádi spojili. Potvrďte pravého tlačítka myši nebo stisknutím klávesy Enter.

3.    V nově otevřeném dialogovém okně vyberte typ tvarovky, kterou byste rádi použili.

4.    (Volitelné) Určete nezbytné rozměry vybraných tvarovek..

5.    (Volitelné) Určete hodnotu tloušťky izolace (Thickness of insulation) pro vybranou tvarovku.

6.    Stiskněte tlačítko OK abyste uzavřeli okno a provedli propojení.

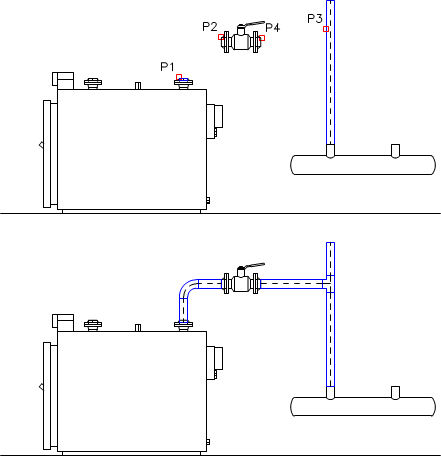

Příklady propojení mezi tvarovkami, potrubím a objekty:
