Kreslení sekvencí vedení

Příkazy 2D Potrubí - sekvence a 2D Šachty Vzduchovody - sekvence umožňují vytvářet sekvence potrubí s automatickým vložením kolen, které mají parametry definované uživatelem. Tyto příkazy mají možnost zakázat zobrazení dialogového okna, co umožňuje uživateli okamžitě začít kreslit sekvence vedení s posledně používaným nastavením nebo nastavením, které odpovídá objektům, na které budou připojeny (s povolenými možnostmi Určení instalace a Určení průměru).

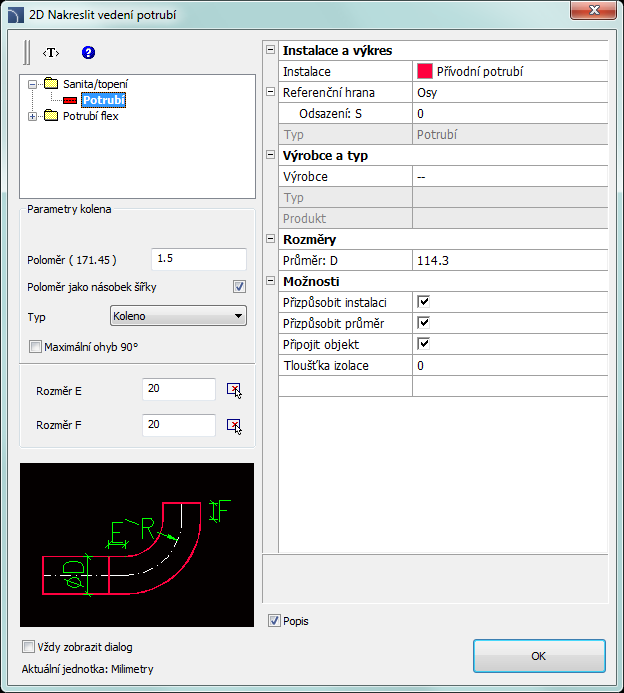

Grafická úprava a základní funkčnost dialogového okna je podobná 2D potrubí - plán/2D Vzduchovody (viz stranu 242). Další možnosti jsou k dispozici v tomto příkazu:

Parametry kolena (Elbow parameters) – skupina voleb, které umožňují zadat parametry kolen kreslených v 2D.

• Poloměr (Radius) - umožňuje uživateli určit poloměr nebo vztah poloměru ke kolenům vložených mezi jednotlivými segmenty.

• Poloměr jako násobitel šířky (Radius as a multiplier of width) – zapíná / vypíná možnost stanovit poloměr pomocí násobku šířky.

• Typ - umožňuje uživateli vybrat typ kolena, které bude použito v sekvenci vedení.

• Omezení maximálního úhlu do 90 ° - zapíná / vypíná možnost redukovat úhel kolen v sekvenci vedení do 90 °.

Rozměr E/ Rozměr F(Dimension E/F) - umožňují zadat E a F rozměry (které jsou viditelné v náhledu). Tlačítko

umožňuje určit rozměr označením dvou objektů na výkrese.

Tip

Pokud možnost "Vždy zobrazit dialogové okno" byla vypnuta, pak jí uživate může znovu zapnout v Nastavení (Settings) (zkratka "S" v příkazovém řádku), po spuštění příkazu.

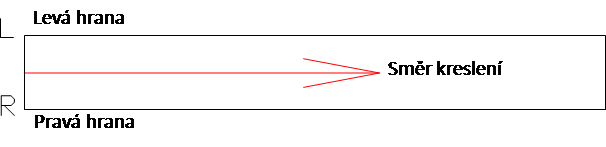

Referenční hrana (Reference edge) – pravá nebo levá hrana. Hrana je indikována podle směru kreslení.

Vkládání vedení (Inserting lines)

1. Spusťte 2D Potrubí - sekvence nebo 2D Vzduchovody - sekvence .

2. (Volitelně) Pokud se dialogové okno neobjeví, pak začněte kreslit nebo vyberte možnost Nastavení (Settings) (zkratka S) na příkazovém řádku a změňte nastavení.

3. V dialogovém okně vyberte potřebný typ vedení.

4. Vyberte druh instalace.

5. (Volitelně) Určete hodnoty pro Výrobce a typ (Manufacturer and type).

6. Určete Půměr (Diameter) vedení (nebo průřez).

7. (Volitelně) Povolte/zakažte funkce instalace fit, průměr fit a Připojte objekty

8. (Volitelně) Určete potřebnou Tloušťku izolace (Thickness of insulation).

9. Kliknutím na tlačítko OK můžete začít kreslit sekvenci vedení označením dvou bodů.

Při kreslení by uživatelé měli označit dva body (P1, P2 atd.). Pokud kreslíte podle osy a bez odsazení, segmenty vedení jsou vkládány podél uvedených bodů.

Při kreslení s odsazením je sekvence vedení nakreslena s určitou vzdáleností od uvedených bodů.

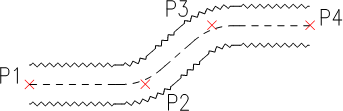

Potrubí	Potrubí flex

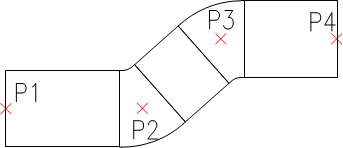

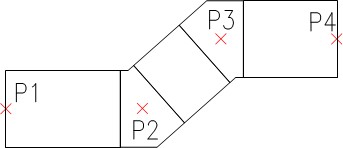

Obdélnikové potrubí s koleny	Obdélnikové potrubí s oblouky
