2D info/upravit

Příkaz 2D info/upravit (2D Edit and info) umožňuje editovat 2D vedení a tvarovky. Tento příkaz závisí na typu vybraných objektů. Když uživatel přímo označil kterýkoliv segment vedení, pak bude možné editovat délku označením nového koncového bodu. Jestliže zvolí možnost Edit ("E" klávesa) na příkazovém řádku, tak se objeví dialogové okno, umožňující uživateli editovat parametry vybraného segmentu. Označení kterékoliv tvarovky otevře dialogové okno, které umožní uživateli editovat všechny parametry tvarovky.



Postupy

Editace vedení (Line edition)

1.    Spusťte příkaz 2D info/upravit (2D Edit and info) .

2.    Vyberte vedení, které byste rádi editovali.

3.    Určete koncový bod vybraného vedení.

4.    (Volitelné) Zvolte na příkazovém řádku možnost Změnit Délku (klávesa „D“ na příkazovém řádku) a specifikujte novou délku beze změny úhlu vložení. Volitelně je možné vybrat možnost Delta a specifikovat velikost prodloužení vedení (v jednotkách výkresu) nebo možnost Percent pro prodloužení vedení v procentech.

5.    (Volitelné) Vyberte možnost Editovat (Edit) z kontextového menu a nebo na příkazovém řádku klávesou „E“, aby se otevřelo dialogové okno, které dává uživateli možnost změnit parametry vedení.

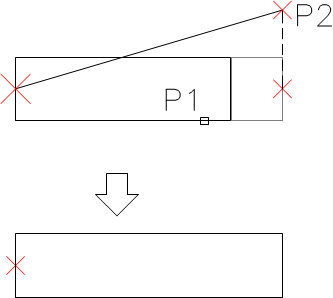

Přímá změna délky vedení

Úprava po vplbě možnosti délky



Postupy

Editace tvarovek (Fitting edition)

1.    Spusťte příkaz 2D info/upravit (2D Edit and info)  command.

2.    Vyberte tvarovku, kterou byste rádi editovali.

3.    V dialogovém okně upřesněte nové parametry vybrané tvarovky.

4.    Klikněte na tlačítko OK abyste aktualizovali tvarovku na výkrese,



U některých tvarovek je možné změnit jejich typ, například při editaci trubkového kolena je možné změnit kulatý ohyb na segmentový, dvousegmentový nebo na trubkové koleno s inspekčními dvířky.

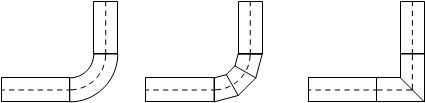

Příklady změn typu tvarovky



Při editaci tvarovek může uživatel použít možnost Kopírovat rozměry (Copy dimensions >), díky čemuž může snadným a pohodlným způsobem dostat rozměry ostatních prvků, které jsou umístěny na výkrese.



Změna systémových typů vedení a 2D tvarovek

Prvky, které patří do příslušného systému nebo instalace jsou automaticky umístěny v určité hladině. Příkaz 2D info/upravit (2D Edit and info) umožňuje změnit systém pro jednotlivé tvarovky. Změna systému může být také prováděna přesouváním prvků do jiné hladiny. V programech CAD je mnoho způsobů, jak změnit hladinu objektu. Velmi pohodlný způsob je použít příkaz Přizpůsobit vlastnosti (Match properties) :

Příklad:

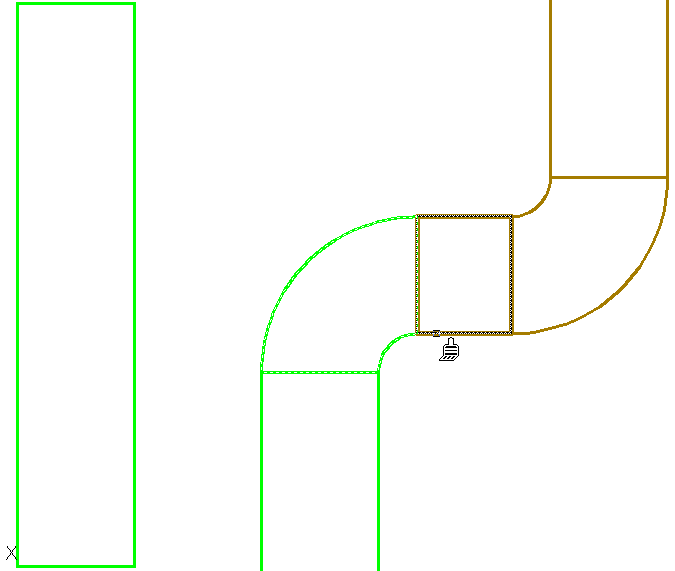

Ke změně systému (na příklad v instalaci klimatizace z přiváděného vzduchu na odsávaný vzduch), by uživatel měl spustit příkaz Přizpůsobit vlastnosti (Match properties), vybrat zdrojový objekt a pak vybrat všechny objekty, u kterých by rád změnil hladinu na hladinu odsávaného vzduchu.

Upozornění:
Okrouhlá, obdélníková a ohebná vedení, která patří do stejného systému, jsou umístěna v rozdílných hladinách:



– okrouhlá vedení jsou umístěna v hladině 2Dx_PRO_xxx

– obdélníková vedení jsou umístěna v hladině 2Dx_PRE_xxx

– ohebná vedení jsou umístěna v hladině 2Dx_PFX_xxx

Začátek názvu hladiny (2DL) znamená klimatizaci, další část (PRO, PRE or PFX) znamená formu vedení, a zakončení (xxx) znamená systém instalace.
