Speciální druh symbolů jsou sanitární objekty, které jsou použity v instalatérských diagramech. Ve výkresech diagramů je nutné zachovat svislé měřítko na výtiscích. Z tohoto důvodu jsou sanitární symboly vkládány ve standardní velikosti. Tato velikost je závislá na použitém nastavení jednotek ve výkrese (mm, cm, m), což je důvod, proč je zablokována možnost změny měřítka.
Sanitární objekty mohou být vloženy vedle stoupaček z pravé nebo levé strany. U některých symbolů je nutné zapnout možnost Zrcadlení podle osy X (Mirror X). Symboly instalatérských objektů by měly být vloženy v "0" úhlu.

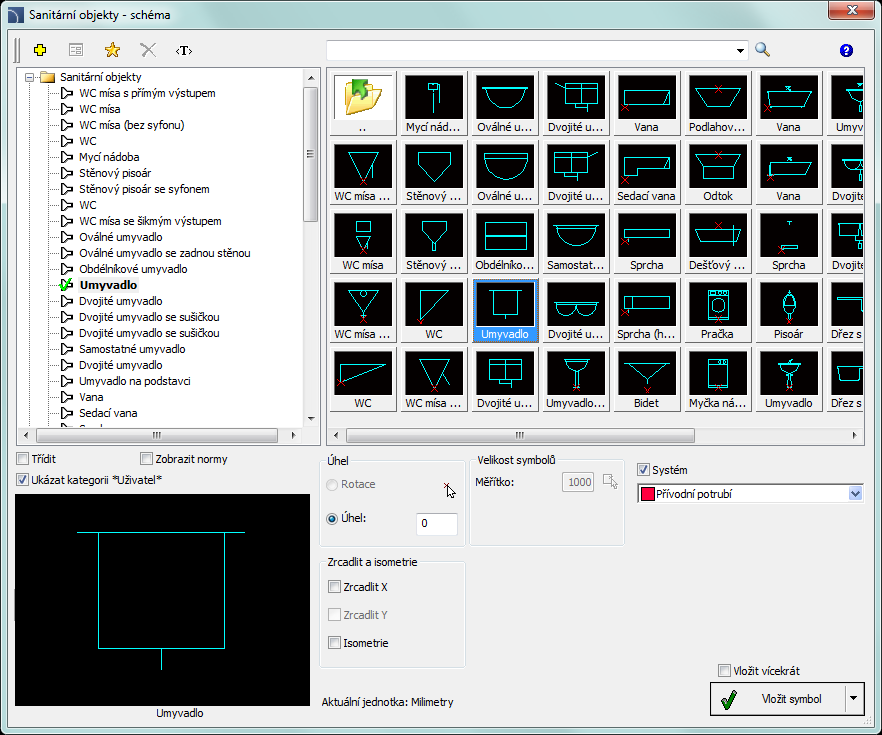

Dialogové okno “Sanitární objekty – schémata”
Základní funkce a možnosti symbolů jsou popsány v Symboly).
Postupy
1. Spusťte
příkaz Sanitární objekty – schéma (Plumbing ojects –
scheme)
.
2. V dialogovém okně Sanitární objekty – schéma vyberte potřebný symbol z příslušné kategorie.
3. Klikněte na ikonu symbolu, který chcete vložit do výkresu. V levém rohu dole můžete vidět náhled vybraného symbolu.
4. Vyberte odpovídající systém.
5. (Volitelně) Povolte možnost Zrcadlení podle osy X (Mirror X).
6. Klikněte na tlačítko Vložit symbol (Insert symbol) a určete bod vložení objektu (P1).
7. Symbol bude vložen do výkresu.
|

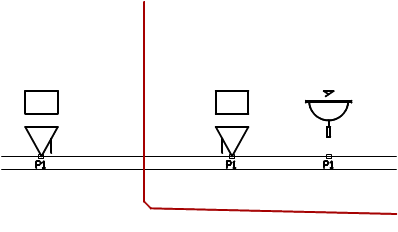

Upozornění U všech sanitárních objektů je bod vkládání definován na úrovni podlahy. Z tohoto důvodu by uživatel měl nakreslit řez stropem před umístěním prvního symbolu. Při vkládání sanitárních symbolů do diagramů by uživatel měl vždy uvést bod, který leží v horním okraji patra (P1). |
