Potrubí/ Vzduchovody - schéma

Oba příkazy Potrubí – schéma – (Pipes – scheme) a Vzduchovody – schéma – (Ducts – scheme) umožňuje kreslit jedno nebo více schematických vedení. Postup kreslení vedení je možný po výběru požadovaného vedení v dialogovém okně a kliknutím na tlačítko OK.Tohle však neumožňuje měnit nastavení výkresu. Tyto možnosti jsou k dispozici pouze při přidávání čáry do seznamu vybraných vedení, který se rovněž používá pro kreslení vícenásobného vedení.

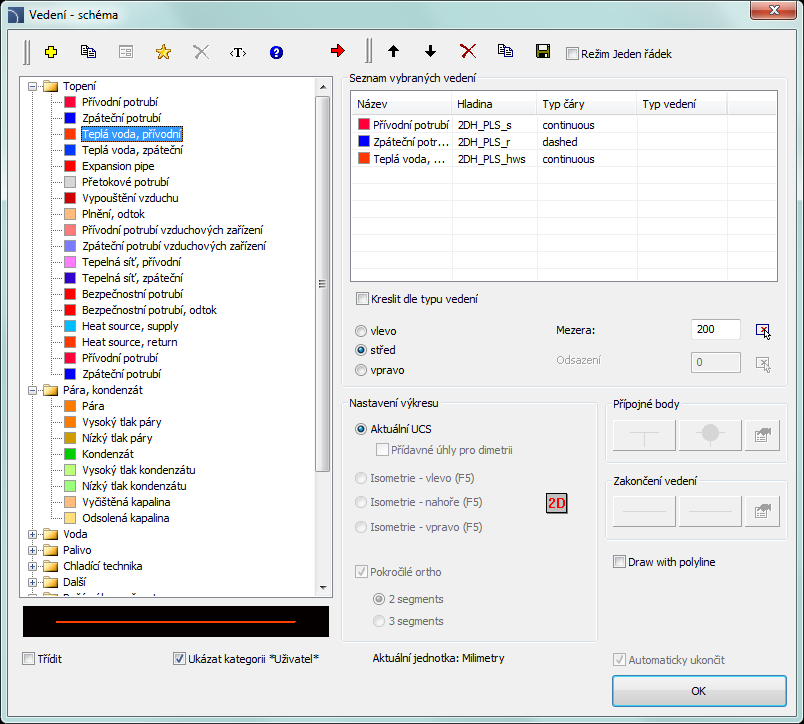

dialogové okno “Potrubí– schéma”

Dialogové okno Potrubí – schéma - Pipes – scheme obsahuje tyto prvky:

Nabídka vedení – nabídka Nástrojů, která umožňuje uživateli spravovat druhy vedení:

•    Definovat nové  – umožňuje přidat novou položku ( vedení) na seznamu jako uživatelské vedení. Poté se otevře nové editační okno a umožňuje uživateli upravovat údaje vedení.

•    Kopírovat  – zkopíruje vybrané vedení se všemi jeho parametry, a proto vytváří prvek vytvořený uživatelem. Kopírovaná vedení mohou být editována.

•    Upravit  – otevře editační okno vlastností vedení vytvořených uživatelem. Název vedení lze upravit přímo stiskem klávesy F2.

•    Smazat  – odstraní zvolené vedení ze seznamu. Pouze vedení vytvořená uživatelem mohou být odstraněna.

•    Přidat k oblíbeným  – přidá vybraná vedení do seznamu *Oblíbených – (*Favourites*).

•    Přidat prvek do seznamu  – přidá vybraná vedení do Seznamu vybraných vedení - List of selected lines.

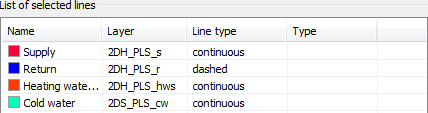

Seznam vybraných vedení – obsahuje vedení, která budou použita po kliknutí na tlačítko OK.

Menu seznamu vybraných vedení – umožňuje spravovat obsah vybraných seznamů vedení.

•    Přesunout vybrané řádky dolů  – přemístí zvolené vedení o jednu pozici dolů.

•    Přesunout vybrané řádky nahoru – přemístí zvolené vedení o jednu pozici nahoru.

•    Odebrat vybrané řádky  – odstraní zvolená vedení ze seznamu.

•    Kopírovat vybrané řádky  – zkopíruje vybrané vedení a přidá je do seznamu.

•    Uložit jako sadu vedení  – umožňuje uložit aktuální seznam vybraných vedení jako novou sadu.

•    Režim jednoho řádku - One-line mode – Tato volba blokuje možnost přidávat více než jedno vedení do Seznamu vybraných vedení- List of selected lines. Pokud je to povoleno, program převede seznam vedení do jedné vedení, zvolené uživatelem.

Uživatel musí zadat příslušnou hodnotu v poli Typ, který se nachází hned vedle názvu čáry v Seznamu vybraných vedení- List of selected lines.

Kreslení podle typu – umožňuje zobrazení typu čáry – line type pro nově vytvořená vedení.

 Možnosti, jak vést vedení - možnosti, které umožňují uživateli zadat způsob kreslení vedení s ohledem na okolní prvky.

•    Vlevo – kreslí čáry (vedení) podél levého okraje.

•    Střed – kreslí vedení symetricky s ohledem na označené body.

•    Vpravo – kreslí čáry (vedení) podél pravou okraje.

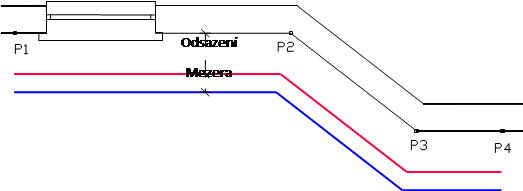

•    Mezery– vzdálenost mezi čárami.

•    Odsazení– odsazení kreslených čar od bodů, které jsou aktuálně označeny ve výkresu. Tato volba umožňuje snadno kreslit čáry v určité vzdálenosti podél stěn nebo jiných prvků, které existují ve výkresu.

Zobrazit kategorie * Uživatel *– zapíná / vypíná viditelnost složky, která obsahuje všechny kategorie a vedení vytvořené uživatelem. Pokud tuto funkci vypnete, pak čáry definované uživatelem budou "smíšené" s ostatními standardními čárami CADprofi.

Nastavení kreslení – možnosti kreslení čar.

•    Aktuální UCS – 2D výchozí nastavení výkresu.

•    Přídavné úhly pro dimetrii – umožňuje diagonální diametrický režim, pomocí použití polárního trasování (jedna z možností programu CAD) (POLE) podle hodnoty úhlu, který byl definován v okně CADprofi – možnosti – options.

•    Izometrický – umožňuje zapnout režim, který umožňuje vytvořit izometrický režimy (SNAPSTYLE proměnná). Jsou k dispozici tři možnosti (doleva, nahoru, doprava), které lze snadno přepínat během kreslení izometrie stisknutím klávesy F5.

Přípojné body – Při kreslení čáry je možné, aby se automaticky vložili spojovací body. Existuje několik možností:

•    Nedostatek - Lack – žádný symbol v přípojném bodě.

•    Vždy - Always – přidání symbolu, bez ohledu na typ připojených čar.

•    Ve stejné hladině - On the same layer – Přidání spojovacího symbolu pouze tehdy, když jsou obě čáry jsou na jedné hladině.

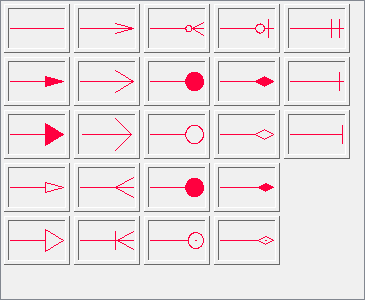

•    Spojovací symbol - Connection symbol – umožňuje vybrat grafický symbol, který bude vložen do místa, kde se čáry spojují. Uživatel si může vybrat jeden z následujících symbolů:

•    Nastavení - Settings  – nastaví měřítko (velikost symbolů) a Odstraní zbytečné připojení bodů, které automaticky vyhledá zbytečné spojovací body čar (např. zbytky po smazání čáry) a odstraní je z výkresu.

Pokročilá ortografie - Advanced Ortho – v tomto režimu mezi označenými body jsou dva nebo tři ortogonální segmenty kresleny. V tomto režimu se automatizuje proces připojení předmětů nebo vedení při zachování pravého úhlu mezi segmenty.

•    2 segmenty – vytvoří vedení skládající se ze dvou částí.

•    3 segmenty – vytvoří vedení skládající se ze tři částí.

Kreslit s křivkou – zapíná/vypíná kreslení úseček jako křivky.

Ukončit automaticky – zapíná/vypíná automatické ukončování čar, když je nakreslené vedení připojeno k jinému objektu ve výkrese.

Postupy

Schématická vedení jsou jednoduché čáry nebo křivky, proto je možné kreslit vedení se standardními programovými příkazy CAD jako Úsečka - Line nebo Křivka – Polyline. Čáry kresleny tímto způsobem by měly být umístěny do vhodných vrstev hladin. Tak, aby odpovídaly vlastnosti (např. hladiny), mezi kreslenými objekty, může být použit příkaz Kopie vlastností - Match properties (_Matchprop) nacházejíci se v programu CAD.

Čáry v izometrických výkresech

V sekci Nastavení kreslení - Drawing settings uživatel může vybrat optimální CAD nastavení pro snadnou tvorbu typických (2D) kreseb nebo různé typy axonometrických výkresů. Izometrický režim je k dispozici pouze v případě, když byla zvolena jen jedna čára.

V mnoha programech CAD je speciální rozteč a režim mřížky k dispozici, ve kterých je grafický kurzor přizpůsobený pro vytvoření izometrie, v nichž jsou osy umístěny v úhlech 30 °, 150 ° a 270° . Chcete-li povolit tento režim, při kreslení čar vyberte možnost Izometrie - Isometric v dialogovém okně Potrubí - schéma nebo Vzduchovody - schéma s aktivací horní, levé nebo pravé roviny. V izometrii by čáry měly být vypracovány s podporou ORTHO módu. Aby bylo možné rychle přejít na jinou rovinu, stačí stisknout klávesu F5.

Kreslení izometrie

Další možnost jak vytvořit izometrický výkres je použít možnost Přídavných úhlů - Additional angles, která usnadňuje kreslit pod určitými úhly. Po výběru možnosti Pravoúhlého úchopu - Rectangle Snap a Přídavných úhlů - Additional angles, je aktivován mód polárního trasování - polar tracking, který se používá pro vytvoření výkresů v diagonální dimetrii.

Dimetrické kreslení v módu polárního trasování

Existuje skupina programů založena na technologii IntelliCAD, ve kterém polární trasování není k dispozici, a proto je při kreslení dostupná možnost Kosost kurzoru - Cursor obliquity, , který se používá pro změnu úhlu grafického kurzoru dle aktuálního dimetrického úhlu. Pokud chcete tuto volbu spustit, zadejte do příkazového řádku “O” a stiskněte Enter. Kurzor se změní do úhlu sklonu. Aby se vrátil do normální polohy, zvolte možnost Cursor obliquity znovu.

Příklad textu v příkazovém řádku:

Zadejte první bod nebo [cursorObliquity]:

Zadejte další bod nebo [Undo/cursorObliquity]:

Zadejte další bod nebo [Close/Undo/cursorObliquity]:

Dimetrický úhel je definován v dialógovém okně CADprofi – Možnosti - Options (viz stranu 31). Při kreslení čar v dimetrickém režimu by měl uživatel používat režim Orto, který lze zapnout a vypnout pomocí klávesy F8.

Isometrické kreslení - Isometric drawings

Kreslení stoupačky (svislých vedení)

U schematických vedení je možné prezentovat vertikální segmenty vedení pomocí speciálních symbolů, jako jsou stoupačky - risers.

Přes skutečnost, že stoupačky - risers jsou vkládány pomocí příkazu Symboly - Symboly), program s nimi zachází jako ze schematickými vedeními - schematic lines. Díky tomu jsou jejich údaje o průměru a délce uvedeny v zadávací dokumentaci.

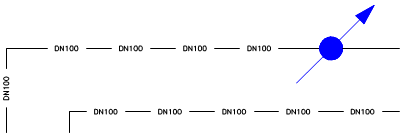

Symbol stoupačky

Měřítko typu čáry pro vedení

V programu CADprofi je možné navrhovat v jednotkách nastavených jako centimetry, milimetry, nebo metry. Z tohoto důvodu, při kreslení schémat, by se mělo měřítko typu čáry vždy přizpůsobit danému režimu jednotek. Například, při kreslení schémy s jednotkou stanovenou na "milimetry" s velikostí symbolu nastaveném na 200 by mělo měřítko typu čáry být v rozsahu mezi 50 a 200.

Definování nových uživatelských vedení

Uživatel může přidat svůj vlastní typ vedení do programu. Tímto způsobem je možné program přizpůsobit potřebám uživatele a může být použit v mnoha projektech, ve kterých je nutné kreslit schémata.

Postupy

Kaegorie *Oblíbené - Favourites*

Je také možné vytvořit složku, která obsahuje seznam nejčastěji používaných instalací uživatelem. Tato složka je vytvořena automaticky, když první prvkek označený jako oblíbený  byl přidán do programu. V kategorii *oblíbené* si může uživatel definovat libovolné struktury oborů, ve kterých budou jednotlivé prvky umístěny.

Upravit data vedení

CADprofi umožňuje upravit parametry (kreslící vlastnosti) vedení vytvořených uživatelem. Chcete-li to provést, použijte volbu Upravit - Edit.

V programu CADprofi mohou být potrubí avzduchovody kresleny jako schéma (s použitím úseček nebo křivek), nebo ve 2D zobrazení. Proto, když editujete vlastnosti, je možné určit různé parametry pro schematické čáry, stejně jako pro čáry v 2D zobrazení.

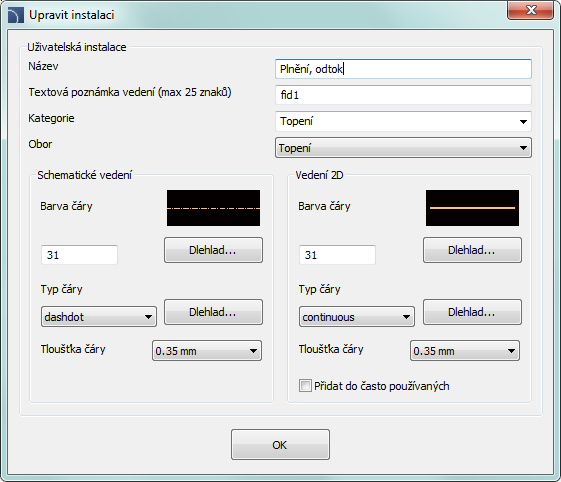

Dialogové okno „Upravit údaje vedení”

Dialogové okno Upravit - Edit obsahuje následující položky:

Název – název editovaného vedení.

 Textové značení – textové označení pro vedení, použité jako konec názvu hladiny v rozšířené struktuře hladin.

Kategorie – aktuálně přiřazená kategorie v CADprofi databázi.

Odvětví –           aktuálně přiřazené odvětví průmyslu v databázi CADprofi.

Přidat do naposledy použitých – tato volba přidá upravené vedení do výchozího seznamu typů vedení v dialogovém okně 2D Potrubí - Pipes – plan.

Vedení nebo 2D vedení – Nastavení používané pro schématická vedení nebo vedení v 2D:

•    Barva čáry – Line color – určuje barvu čáry. Barva může být zvolena několika způsoby: kliknutím na tlačítko, které obsahuje náhled čáry, pomocí možnosti DleHlad - by layer nebo zadáním CAD programového čísla barvy.

•    Typ čáry – určuje typ čáry (druh). Typ čáry lze vybrat ze seznamu dostupných typů čar, nebo z možnosti Dle hlad - by layer.

•    Šířka čáry – určuje šířku čáry. Šířku čáry lze zvolit z hodnot seznamu, který je k dispozici v programu.

Postupy

Instalace z výkresu - Installations from drawing

Všechny úsečky a křivky, které leží na příslušných hladinách, jsou zpracovány programem CADprofi jako schematické vedení. To zahrnuje hladiny s názvy podobnými 2DX_PLS_xxx.

Když pracuje několik návrhářů na stejném projektu, pak je možné, že jeden z těchto designérů používal jeho vlastní druhy vedení a pak uložil výkres do pozdější edice. V tomto případě, aplikace CADprofi automaticky detekuje přítomnost dodatečných vedení ( druhy instalací) a zobrazí je v nové kategorii s názvem Instalace z výkresu - Installations from drawing. Názvy nových vedení, které byly identifikovány z výkresu, jsou převzaty z jejich označení (koncovka názvu hladiny). Pokud se parametry těchto vedení budou upravovat v dialogovém okně, pak budou permanetně ukládány do programové databáze jako vedení uživatele.

Hladiny vedení - Lines’ layers

Každý druh vedení je kreslený v samostatné hladině. Aby bylo možné snadno spravovat hladiny, v horním menu programů CADprofi se nachází další příkazy, které umožňují rychle skrýt nebo zobrazit všechny hladiny, které patří do ústředního topení, kanalizace, vody a jiných druhů zařízení.
Ve složce C:\Cadprofi\X.x\PlotStyle jsou umístěny tiskové styly, vyhovující struktuře hladin programu. Z těchto souborů může uživatel vybrat monochromatický tisk (CADprofi Mono.ctb) a barevný tisk (CADprofi Color.ctb). Soubory
*. ctb je třeba zkopírovat do příslušné složky použitého programu CAD.
Další informace naleznete v části Hladiny (viz stranu 32).
