, který je umístěn v menu knihovny
symbolů.Program umožňuje editovat jak základní identifikační data, jako jsou: název, kategorie, norma, typ symbolu a hladina, tak i pokročilejší parametry symbolu.

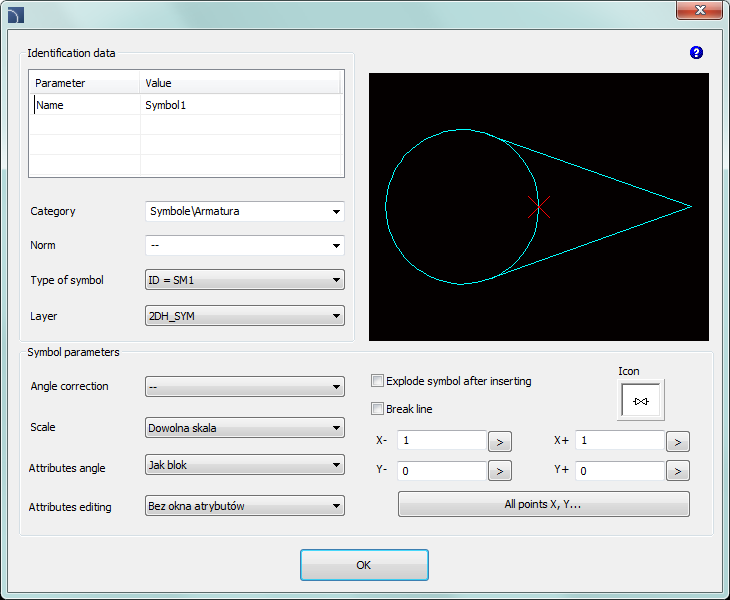

Aby uživatel otevřel okno editace, měl by vybrat příkaz Upravit (Edit) , který je umístěn v menu knihovny
symbolů.
V dialogovém okně může uživatel specifikovat následující prvky:
Název (Name) – umožní vybrat název, který bude ukázán v dialogovém okně a v BOM. Název může být změněn po stisknutí klávesy F2 přímo v okně knihovny.
Kategorie (Category) – umožní zvolit kategorii, ve které bude vybraný blok umístěn. Je možné vložit jakékoliv jméno kategorie v systému Kategorie/Subkategorie.
Norma (N orm) – standardní volba, do které bude blok přiřazen. Uživatel může definovat novou normu.
Typ symbolu (Type of symbol) – vnitřní programové nastavení, které obsahuje informaci o parametrech bloku, například úhel vložení bloku.
Parametry symbolu – nastavení, které popíše chování bloku během vkládání.
Korekce úhlu – nastavení úhlu natočení, a to trvalého nebo jakéhokoliv bloku.
Měřítko (Scale) – nastavení měřítka, a to trvalého nebo pro kterýkoliv blok.
Úhel atributů (Attributes angle) – nastavení úhlu natočení atributů v bloku.
Úprava atributů (Attributes editing) – Nastavení pro úpravu atributů bloku.

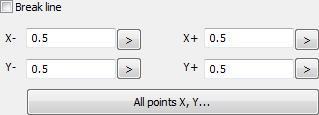

Přerušení vedení (Break
line) – umožní/znemožní možnost vkládání symbolu do vedení
s automatickým přerušením v připojovacích bodech. Připojovací body
jsou specifikovány v polích X–, X+ a Y-, Y+. Do těchto polí by měl uživatel vložit skutečnou
vzdálenost řezu v daném směru od bodu vložení symbolu v měřítku 1:1.
Tyto hodnoty mohou také být označeny na výkrese po kliknutí na tlačítko
nebo
po volbě Všechny body X, Y…> (All points X, Y…

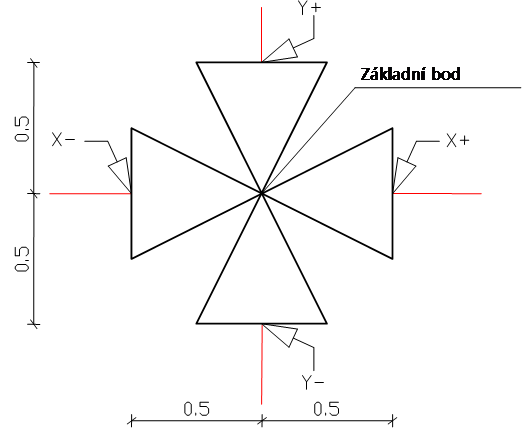

>). Převážná většina symbolů používá průsečíky pouze v ose X. Jedna výjimka platí pro Symboly
křížení (Cross symbols), které jsou vkládány do průsečíku dvou vedení.
Rozměry (Dimensions) – volba, která umožňuje měnit měřítko vybraného symbolu nezávisle ve třech hlavních směrech (X, Y, Z). Tato možnost je dostupná pouze pro bloky, vytvořené jako Objekty s měnitelným měřítkem (Scalable object).
