Dans CADprofi, de nombreux objets ont la possibilité de sélectionner la vue d'insertion. En fonction de l'objet sélectionné, certaines vues 2D seront disponibles et pour certaines bibliothèques de fabricants également des vues 3D. La commande Créer une vue alternative permet de placer rapidement l’une des vues alternatives disponibles. Lors de l'utilisation de cette commande, un nouveau bloc est inséré dans le dessin.

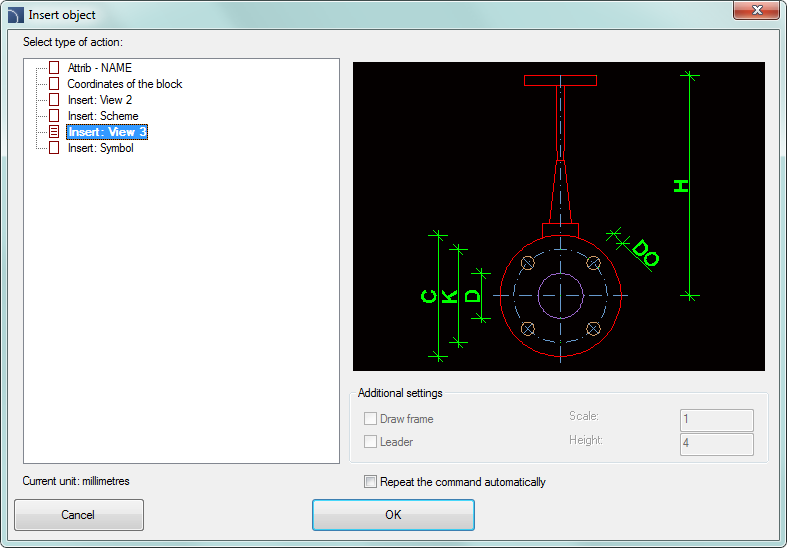

Boîte de dialogue ”Créer une vue alternative”
La boîte de dialogue contient les éléments suivants :
Sélectionnez le type d'action – liste des vues ou procédures disponibles pour le bloc sélectionné.
Paramètres additionnels – paramètres de certains éléments contenant des textes.
Répéter la commande – activer/désactiver la possibilité de réinsérer l'élément pour les objets sélectionnés et insérés de manière répétée (en omettant la fenêtre de dialogue).
Création de modèles avec la commande Créer une autre vue
La commande Créer une vue alternative permet d'insérer des symboles associés à des vues de périphériques. Il permet de créer rapidement des schémas d’installations électriques à partir de vues d’appareillage ou inversement.
Après avoir exécuté la commande, l'utilisateur doit sélectionner l'appareil (ou le symbole) souhaité. Dans la fenêtre de dialogue suivante, il doit choisir une autre vue, qui sera insérée dans le dessin. Il est recommandé d'activer l'option Répéter automatiquement la commande.
Les symboles peuvent être insérés dans des lignes existantes. Dans ce cas, le programme les cassera automatiquement.
Les images ci-dessous montrent un moyen rapide de créer le schéma à partir de vues d'appareil. Après l'exécution de la commande, indiquez le premier appareil (P1), sélectionnez le symbole d'une ligne et insérez-le dans le schéma. Dans les étapes suivantes, indiquez un autre appareil (P2-P7) et insérez les symboles reçus dans le dessin.

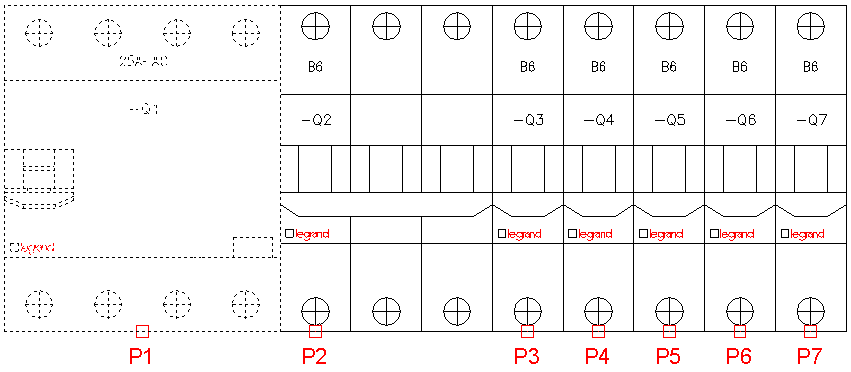

Vue de commutation

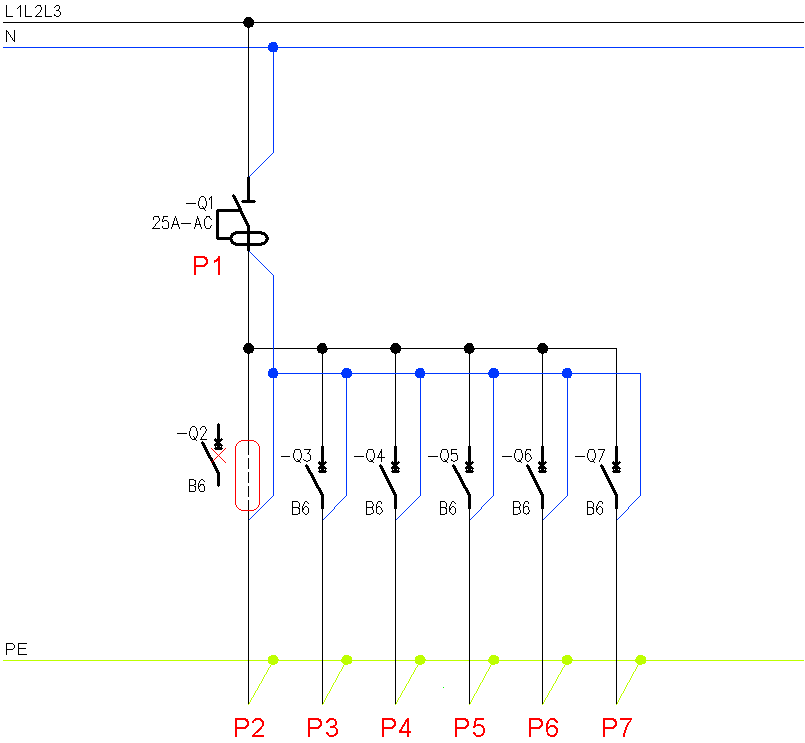

Schéma d’appareillage dans lequel certains symboles ont été
Ajouté sur la base de la vue de l'appareillage
