Cette colonne comprend le nombre de lignes/conduits de même longueur. Par exemple. 6 sections d'une longueur de 1800 mm.
Dans la colonne Longueur, la longueur de l'élément est spécifiée en mm.
Par exemple. Sections d'une longueur de 1800mm
Les raccords et les conduits de climatisation de section rectangulaire en acier sont généralement raccordés à l’utilisation de brides. Dans CADprofi, ces éléments sont simplifiés (sans brides). Par conséquent, l'utilisateur doit spécifier dans le projet le type ou la technologie utilisée dans les lignes de climatisation. Une annotation appropriée doit être incluse dans la section descriptive. Si nécessaire, il est possible d'insérer des brides dans le dessin à l'aide de la commande CADprofi appropriée. Le concepteur peut également décider si les brides insérées dans le dessin doivent être incluses dans la spécification.
Les dessins simplifiés permettent d’utiliser la plupart des lignes et accessoires du programme CADprofi dans tous les projets d’installation utilisant différentes technologies, matériaux et méthodes de connexion (par exemple, installations de lignes métalliques et artificielles/plastiques, etc.).
Lors de la création de la spécification, il est possible d'ajouter la zone des lignes et des raccords. La surface est calculée sur la base de la norme PN-EN 14239.
Dans les spécifications, il est possible d'ajouter des dimensions ou des types (repères) de raccords ou de lignes. Le type de raccord n’est disponible que si vous utilisez des éléments choisis dans les bases de données des fabricants. Dans un autre cas, le type n'est pas spécifié et dans les spécifications, seules les dimensions principales sont incluses. Ces dimensions sont appropriées avec les repères inclus dans le catalogue des schémas de montage 2D. Nous proposons d’imprimer et d’ajouter le catalogue de raccords 2D au cahier des charges. Le catalogue des raccords 2D se trouve dans le dossier Fittings.pdf situé dans le dossier file_gb, qui se trouve dans le dossier d’installation de CADprofi.
|
Information Ajoutez l'impression ”Fittings.pdf” à la spécification des raccords. |
Des chemins de câbles, des échelles de câbles, des tubes de protection et d'autres éléments sont disponibles dans le module électrique. Certains raccords figurant dans le catalogue des raccords 2D ne sont pas utilisés dans les installations électriques et ne sont donc pas disponibles dans le module électrique.
Les câbles flexibles à section transversale circulaire (FLEX) ou les tubes de protection flexibles du module électrique sont tirés à l'aide de sections droites et de raccords. Les raccords fixes sont traités comme des lignes / câbles ; par conséquent, dans les spécifications, tous les éléments flexibles sont présentés comme des lignes flexibles de longueur spécifiée.
Afin d'inclure la longueur et la quantité de chaque section de ligne/conduit /chemin de câbles dans la spécification, l'utilisateur doit ajouter les colonnes Longueur et Conduits (nombre de pièces).

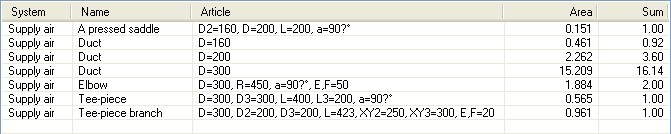

Afin de n’ajouter que la longueur totale de la ligne/du conduit/du chemin de câbles ayant la même section transversale dans la spécification, l’utilisateur ne doit pas inclure les colonnes de nombre, longueur et conduits.

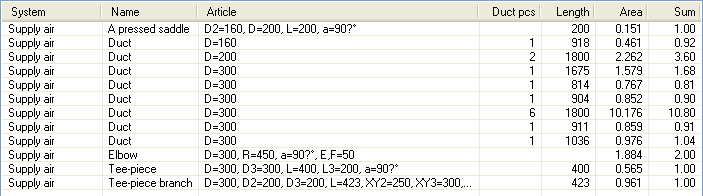

Un exemple de spécification d'éléments d'installation de climatisation :
|
Cette colonne comprend le nombre de lignes/conduits de même longueur. Par exemple. 6 sections d'une longueur de 1800 mm. |
|
Dans la colonne Longueur, la longueur de l'élément est spécifiée en mm. Par exemple. Sections d'une longueur de 1800mm
|
|
La colonne Surface contient la surface en m² ou la surface totale de tous les éléments inclus dans la spécification.
|
|
La colonne Somme contient la longueur totale des lignes/plateaux/conduits en mètres. La colonne Somme n'est affichée que si l'utilisateur a activé l'option Somme des données lors de la création de la spécification.
|
Les raccords
|
Les types et dimensions de raccords sont indiqués dans la colonne Article. Toutes les dimensions sont les mêmes que celles utilisées dans les dessins du catalogue de raccords 2D. |
|
Dans les installations de climatisation, il est possible d’ajouter la colonne Surface qui contient une surface (en m2) d’éléments comptés conformément à la norme PN – EN 14239. |
|
Pour les raccords, la colonne Somme contient le nombre total de raccords de chaque type. |
Dans l’exemple ci-dessus, le cahier des charges comprend deux coudes à 90º avec
Diamètre ø300 et rayon R = 450 (1,5D).
