Dans les chaînes de cotes architecturales, les lignes de cotes latérales sont généralement utilisées pour les "lier" avec des chaînes supplémentaires. Par conséquent, les rallonges latérales doivent être plus longues que les autres. La commande Modifier les lignes d'extension permet de raccourcir ou d'allonger les lignes d'extension du côté de la cote. Une telle opération peut être nécessaire lorsque l'utilisateur apporte diverses modifications d'édition concernant les dimensions, telles que : suppression, déplacement, copie des dimensions, etc.
Procédures
1.
Exécutez la commande Modifier les lignes
d'extension
.
2. Cliquez sur n’importe quelle dimension créée avec CADprofi pour raccourcir/allonger la ligne d’extension latérale.
3. (Facultatif) Cliquez sur la dimension suivante pour la modifier.
4. Appuyez sur la touche Echap ou cliquez avec le bouton droit de la souris pour mettre fin à la commande.

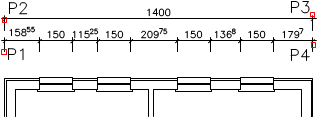

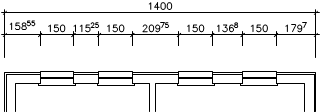

Vue avant et après les rallonges latérales des lignes d’attaches
