La commande Itinéraires d'évacuation circuit permet de tracer et d'éditer les itinéraires d'évacuation et de sécurité incendie, ainsi que d'autres itinéraires tels que : visites guidées de musées et de galeries, etc. À la fin de l'itinéraire, l'utilisateur peut insérer des flèches indiquant les directions.

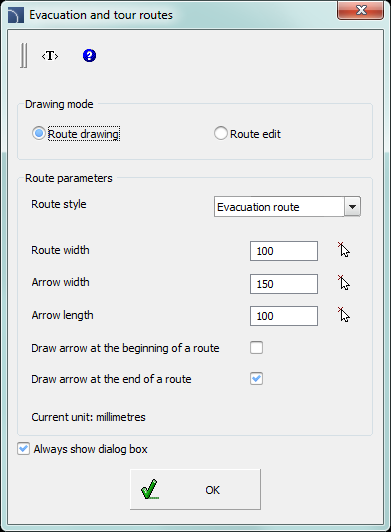

Boîte de dialogue Itinéraires d'évacuation
La boîte de dialogue contient les éléments suivants :
Mode dessin – sélection du mode de tracé ou d'édition.
Style de route – sélection du type de route. Chaque type de route est créé sur un calque séparé.
Options de route – donne la possibilité de spécifier la largeur de la route et les dimensions des flèches.
Tracez une flèche au début/à la fin d'un itinéraire – active/désactive le dessin des flèches au début/à la fin de l'itinéraire.
Toujours afficher la boîte de dialogue – active/désactive l'affichage de la boîte de dialogue après l'exécution de la commande Itinéraires d'évacuation. Si la fenêtre ne s'affiche pas, l'itinéraire sera tracé en fonction des paramètres précédemment sélectionnés. Pour activer l’affichage de la boîte de dialogue, l’utilisateur doit sélectionner l’option Paramètres (touche S).
Procédures
1.
Exécutez la commande Évacuation et Itinéraire
.
2. Dans la boîte de dialogue, sélectionnez le mode de Tracé Route.
3. Sélectionnez le style de route, par exemple. "Route d'évacuation".
4. (Facultatif) Spécifiez les paramètres de largeur/hauteur de la flèche.
5. (Facultatif) Activez/désactivez la flèche de dessin au début/à la fin d'un itinéraire.
6. Appuyez sur le bouton OK pour fermer la boîte de dialogue et commencer à tracer l'itinéraire.
7. Spécifiez les points suivants pour l'itinéraire. Vous pouvez terminer le dessin en appuyant sur la touche Entrée ou en cliquant avec le bouton droit de la souris.
1.
Exécutez la commande Itinéraires d'évacuation .
2. Dans la boîte de dialogue, sélectionnez le mode d'édition de l'itinéraire.
3. Sélectionnez le style de route, par exemple. "Route d'évacuation”.
4. (Facultatif) Spécifiez les paramètres de largeur/hauteur de la flèche.
5. (Facultatif) Activez/désactivez la flèche de dessin au début/à la fin d'un itinéraire.
6. Après avoir appuyé sur le bouton OK, sélectionnez l'itinéraire auquel vous souhaitez appliquer les nouveaux paramètres. L'itinéraire indiqué sera changé.

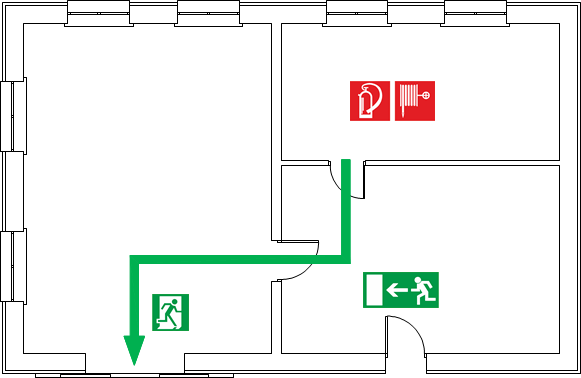

Exemple d’itinéraire d’évacuation et symboles d’évacuation et de sécurité incendie.
