Diviser les éléments généraux

La commande Diviser les éléments généraux permet de diviser des lignes 2D en segments. Lors de la phase de conception initiale, le moyen le plus simple de dessiner l'installation est de ne pas accorder d'attention particulière à la longueur du segment individuel. Au stade de la conception finale, il est possible de diviser les lignes longues en segments distincts, qui seront ensuite commandés au cours de la mise en œuvre du projet. Il est possible de diviser rapidement tous les conduits en segments ayant la longueur souhaitée ou une division dynamique de lignes simples.



Boîte de dialogue Diviser les tuyaux

La boîte de dialogue contient les éléments suivants :

Longueur du segment – spécifie la longueur des segments sur lesquels les lignes sont divisées. Il est possible de spécifier la longueur (en indiquant deux points) à partir du dessin après avoir cliqué sur l'icône Spécifier à l'écran .

Appliquer aux objets sélectionnés – diviser en segments uniquement les lignes indiquées dans le dessin.

Appliquer à tous les objets – diviser en segments toutes les lignes du type d'installation choisi.

Dynamiquement – activer/désactiver le mode de division dynamique. Le mode dynamique permet de diviser des lignes en segments de différentes longueurs. La longueur des segments peut être indiquée en entrant une valeur dans la ligne de commande ou en indiquant des points.

Appliquer seulement pour – le choix nature/type d'installation sur lequel sera faite la division de la ligne. Cette option fonctionne à la fois avec Appliquer à des objets sélectionnés donnant utilisateur la possibilité de sélectionner des lignes du dessin qui appartiennent à un certain type d'installation et l'option Appliquer à tous les objets qui permet à l'utilisateur de diviser toutes les lignes du type d'installation sélectionné.

Information

L'utilisation de la fonction "Appliquer aux objets sélectionnés" donne la possibilité de choisir les lignes à travers une fenêtre de sélection. Si, dans la fenêtre de sélection, l’utilisateur a indiqué une ligne appartenant à une installation qui n’était pas incluse dans la fenêtre de dialogue, cet élément sera ignoré.

Installation/Système – permet de sélectionner un système approprié, quelles lignes seront divisées, par exemple Alimentation, Retour etc. Ces options fonctionnent à la fois avec Appliquer à des objets sélectionnés et donnant à l’utilisateur la possibilité de sélectionner des lignes du dessin appartenant à un certain type d’installation et avec l’option Appliquer à tous les objets qui permet à l’utilisateur de diviser toutes les lignes du type d’installation sélectionné. Le type d'installation peut être sélectionné en appuyant sur le bouton Sélectionner une ligne 2D .

Forme – cette option permet de spécifier la forme des lignes, sur lesquelles la division sera faite par exemple circulaire, rectangulaire etc. Afin de déterminer les données, cliquez sur Sélectionnerla ligne 2D  puis sélectionnez une ligne à partir de laquelle vous souhaitez collecter des données.



Procédures

Division de ligne dynamique

1.    Exécuter la commande Diviser les éléments généraux .

2.    Dans la boîte de dialogue Diviser les tuyaux, activez l'option Dynamiquement, puis cliquez sur le bouton OK. Après la fermeture de la boîte de dialogue, sélectionnez la ligne appropriée (P1).

3.    L'application déterminera automatiquement le point final le plus proche, à partir duquel vous pouvez commencer à diviser la ligne en segments.

4.    Dans la ligne de commande, entrez la nouvelle valeur du segment. Cette valeur sera mesurée à partir du point de départ et divisera la ligne.

5.    (Facultatif) Indiquez un point situé sur la ligne (P2) afin de spécifier la nouvelle longueur de segment.

6.    (Facultatif) Répétez les étapes 4 ou 5 pour poursuivre le processus de division d'une ligne.

7.    Terminez la commande avec le bouton droit de la souris ou la touche Entrée.

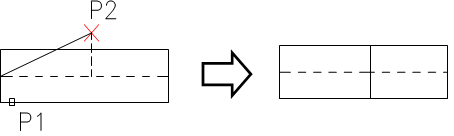

Division de ligne dynamique

Procédures

Division de nombreuses lignes en segments

1.    Exécuter la commande Diviser les éléments généraux .

2.    Dans la fenêtre de dialogue Diviser les tuyaux, désactivez l'option Dynamiquement.

3.    Spécifiez la longueur des segments sur lesquels les lignes ou les conduits seront divisés.

4.    Activer l'option Appliquer aux objets sélectionnés ou Appliquer à tous les objets.

5.    Sélectionnez le type d'installation ou à l'aide du bouton   indiquer l'élément nécessaire pour spécifier le système et la forme des lignes divisées ou des conduits.

6.    Après avoir cliqué sur le bouton OK, la boîte de dialogue se ferme.

7.    Si l’option Appliquer aux objets sélectionnés a été activée, le programme permettra de sélectionner les éléments à diviser (P2, P3).

8.    Terminez la commande avec le bouton droit de la souris ou la touche Entrée.

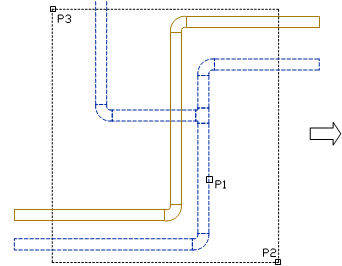

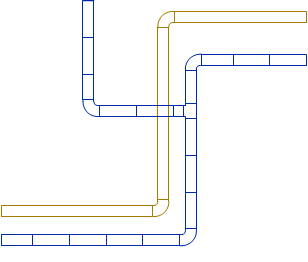

Division en segments d'un système (les lignes du second système n'étaient pas divisées)

Remarque

Les lignes de division peuvent également fonctionner pour des lignes qui ne sont pas visibles à l'écran. Avec un grand nombre de lignes, l'opération peut prendre beaucoup de temps. Par conséquent, l'utilisateur en ligne de commande peut voir le statut de l'opération.
