contient une
bibliothèque de symboles, d’objets et de marques utilisés dans les réseaux de
transmission et les dessins de télécommunications.La commande Symboles - cartes, lignes,
colonnes contient une
bibliothèque de symboles, d’objets et de marques utilisés dans les réseaux de
transmission et les dessins de télécommunications.
Dans la catégorie Télécommunication, l'utilisateur peut trouver des symboles utilisés pour concevoir des réseaux de cuivre et de fibre optique sur des cartes, ainsi que pour créer des schémas de réseau. Les éléments utilisés pour représenter l'état existant, prévu et de démantèlement sont disponibles dans le programme. Les symboles de marquage sont spécialement conçus pour la branche des télécommunications et permettent de décrire rapidement des objets sur des cartes et des schémas.
Lors de la conception de réseaux, les lignes qui se trouvent dans le câble, chemins de câbles - commande schématique sont également utilisées. Des gaines de protection de câbles sont disponibles dans la commande Chemins de câbles 2D.

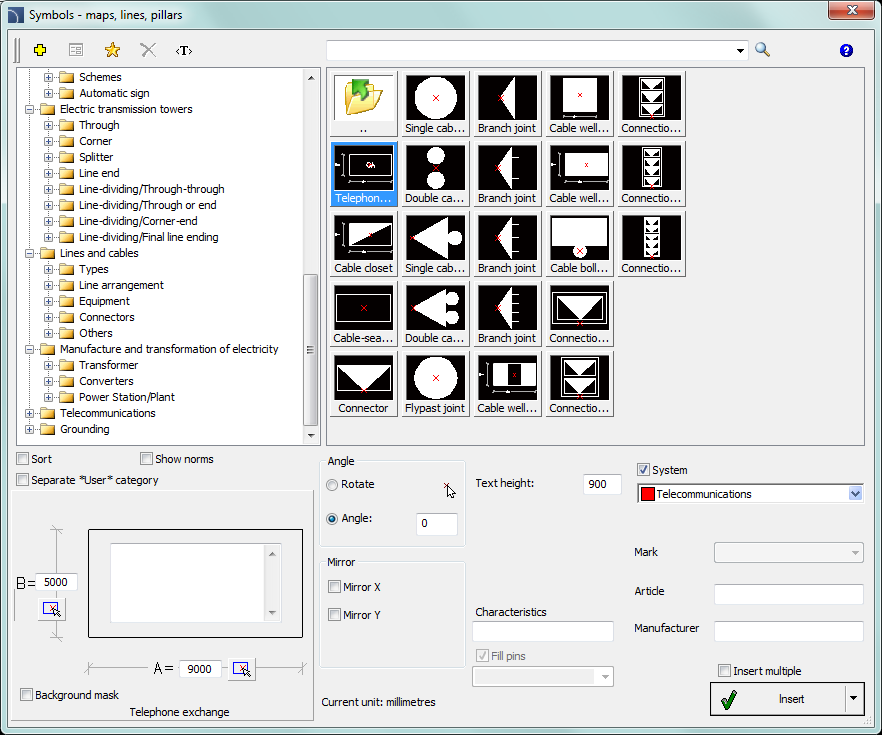

Symboles - boîte de dialogue cartes, lignes, colonnes
Les fonctionnalités de base et toutes les options concernant les symboles sont décrites dans le chapitre Symboles - CEI, NFPA).
 |

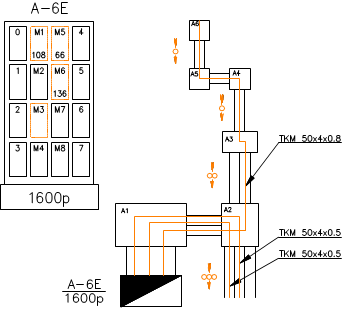

Exemple de schéma de réseau
 |
Exemple de schéma de réseau sur une carte
