La commande Modèles de schéma permet d'insérer dans le projet des lignes prédéfinies des potentiels et des lignes de circuit, qui permettent de créer rapidement des schémas.
Les lignes prédéfinies sont adaptées aux normes ISO et ANSI.

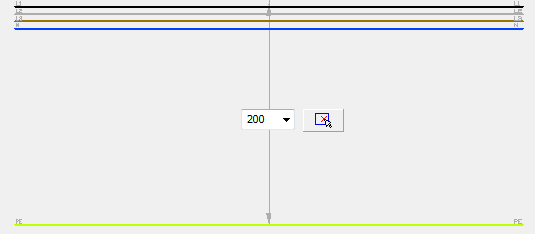

Les potentiels de lignes sont paramétriques, ce qui permet de spécifier l'espacement entre les lignes du schéma.
La commande Modèles de schéma contient des schémas électriques prédéfinis qui peuvent être utilisés pour créer des schémas typiques. Démarrage direct des moteurs triphasés, des systèmes d'inversion, du démarrage étoile-triangle et de nombreux autres modèles sont disponibles.
Chaque schéma comporte des composants initialement numérotés. L'utilisateur peut activer la numérotation et spécifier des marques supplémentaires.
Un groupe spécial de systèmes est constitué par les centres de distribution - circuits. Des ensembles contenant plusieurs circuits sont disponibles, ainsi que des circuits d'éclairage simples ou à prises. Grace à cet outil on peut créer instantanément divers schémas de centre de distribution. Les circuits de douille et d'éclairage peuvent être utilisés pour d'autres types de circuits - après l'insertion d'un tel circuit, il suffit à l'utilisateur de modifier la description et le symbole du récepteur.
Lors de l'insertion de centres de distribution, des tables servant à spécifier le nom, le numéro et les paramètres de circuit sont également insérées. Pour éditer ces données, l'utilisateur peut utiliser la commande Editer les symboles ou d'autres commandes permettant d'éditer les attributs de bloc.
 |

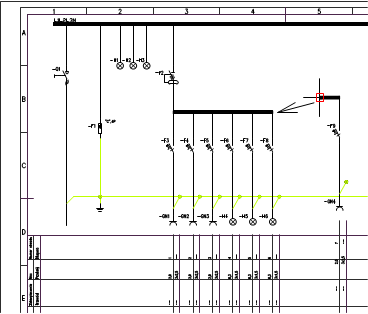

Exemple de schéma typique avec insertion d'un circuit supplémentaire
