La commande Organigrammes et diagrammes contient des éléments utilisés pour dessiner divers diagrammes fonctionnels, infrastructures de réseau, modèles de processus technologiques et schémas fonctionnels.

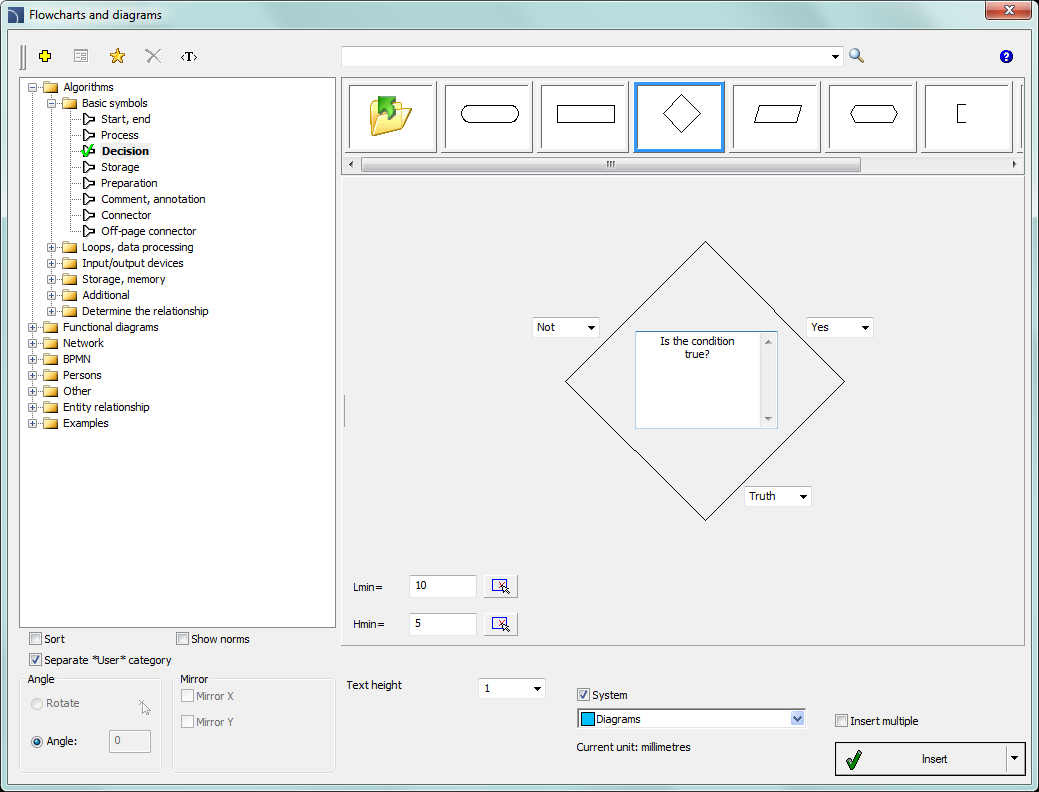

Boîte de dialogue Organigrammes et diagrammes
De nombreux éléments de diagramme ont des champs d’édition dans lesquels il est possible de saisir divers textes. Le programme ajuste automatiquement la taille des éléments insérés dans le dessin en fonction de la longueur du texte. Si l'utilisateur a besoin d'éditer le texte, il peut utiliser la commande Éditer les symboles, grâce à laquelle, après l'édition, la taille du bloc sera mise à jour. Il est également possible de déterminer la taille minimale du bloc. Ainsi, même lors de l'ajout d'une petite quantité de texte, la taille des éléments individuels sera similaire.
Toutes les manières de travailler avec des symboles sont expliquées en détail dans les chapitres de chaque module.
Exemples de schémas fonctionnels et d'organigrammes:
 |

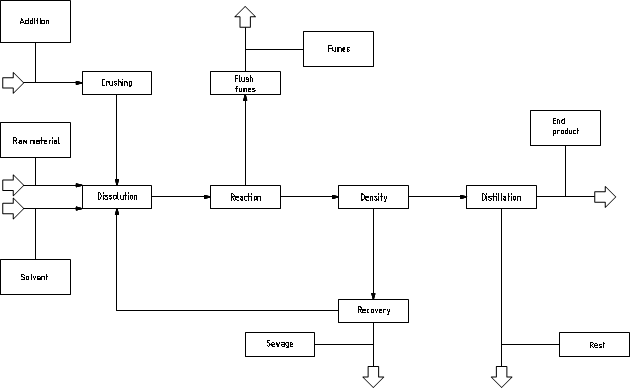

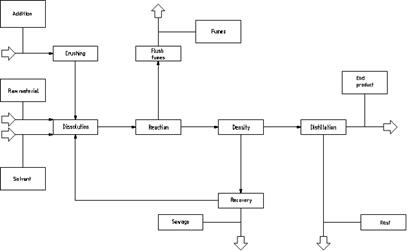

Ce dessin montre un exemple de schéma de principe d’une installation industrielle.
 |

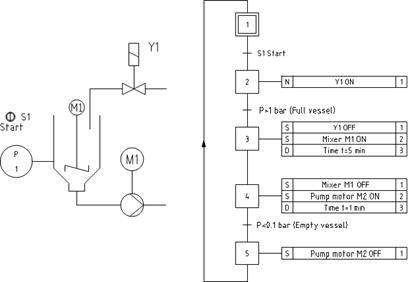

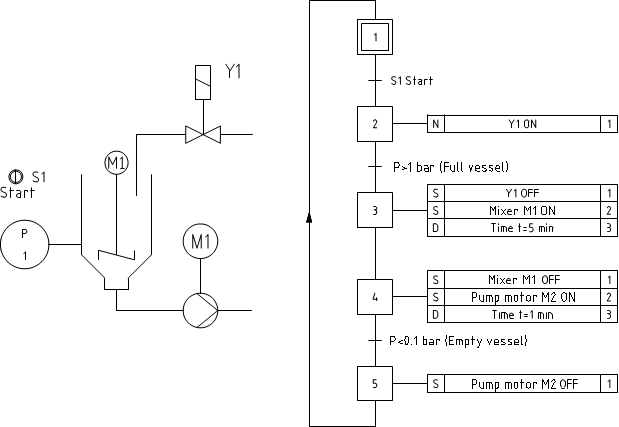

Schémas fonctionnels, dessinés selon la norme EN 60848.
 |
Création de diagrammes de réseau informatique et d'infrastructure.
 |
Un exemple d'algorithme
Le programme peut dessiner des diagrammes NPM. La Notation
des Processus Métier est une manière graphique de montrer les processus métiers.
NPM décrit trois types de processus de base :
•processus interne
•processus public
•processus de coopération
Dans CADprofi, les catégories d’éléments graphiques NPM suivantes sont disponibles :
•éléments actifs
•les liaisons
•emplacement du processus
•Éléments graphiques utilisés pour ajouter des informations supplémentaires (données, annotations et groupes)

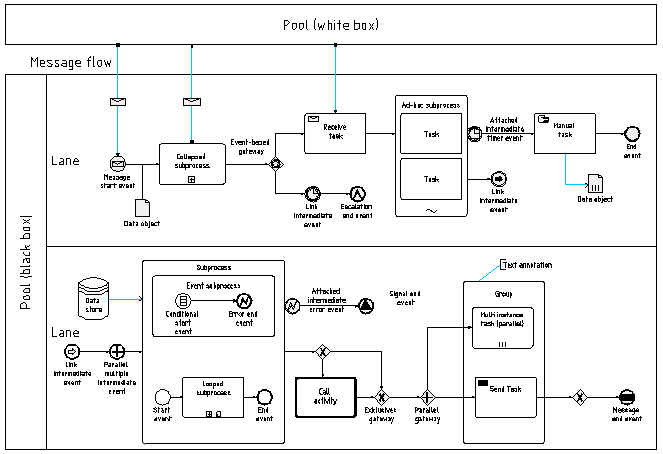

Un exemple de diagramme NPM
