La création de dessins d'installations 2D est liée aux lignes de dessin, à l'ajout d'objets et à des descriptions. Le programme CADprofi permet de dessiner automatiquement des chaînes et des raccords de tous types en vue 2D. Il permet également à l'utilisateur de connecter rapidement des lignes et de les éditer. Il est également possible d'insérer des vues d'armature dans des lignes tracées précédemment avec une possibilité d'insérer automatiquement une réduction. Tous les objets sont insérés dans les couches appropriées qui définissent leur type de ligne ou leur système (alimentation, retour, air, etc.).
|

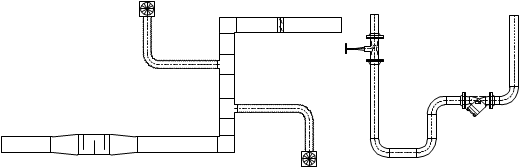

Un exemple de vue 2D
Le programme CADprofi possède différents objets :
•Radiateurs – il est possible d'utiliser des radiateurs sur des projections 2D et des diagrammes filaires.
•Objets de plomberie– objets utilisés dans la conception des installations d'eau et d'égouts.
•Objets paramétriques – ces objets représentent des vues réelles d'appareils tels que des chaudières, des réservoirs, des pompes, etc. Pour les objets paramétriques, il est possible de spécifier leurs données techniques et toutes les dimensions.
•Armature paramétrique Tout comme pour les objets, l'armature paramétrique représente la vue des dispositifs réels (armature, équipement de lignes, brides, lignes 2D en ligne). La principale caractéristique de ces objets est la possibilité de les insérer en lignes 2D.
•Objets des bibliothèques du fabricant – ils sont disponibles dans la commande de la bibliothèque de produits. Les bibliothèques de produits sont créées avec les fabricants et contiennent donc une source très complète d'objets (blocs) utilisés lors de la conception. Les bibliothèques de produits sont constamment mises à jour et sont mises à disposition par les fabricants sur Internet. Après avoir installé le programme CADprofi, il est possible d’installer ultérieurement des bibliothèques supplémentaires qui seront ajoutées au programme.
•Objets définis par les utilisateurs – chaque utilisateur peut ajouter au programme tous les objets utilisés dans la conception.
