La commande Objets de plomberie - Plan permet d'insérer des objets de plomberie et des appareils utilisés dans la conception d'installations sanitaires. Les vues d'objets de plomberie sont préparées conformément aux descriptions utilisées dans les normes respectives.
Les objets insérés dans le dessin doivent avoir des cotes correspondant aux cotes réelles. De ce fait, l'utilisateur a la possibilité de spécifier directement les dimensions des objets avant de les insérer dans le dessin.

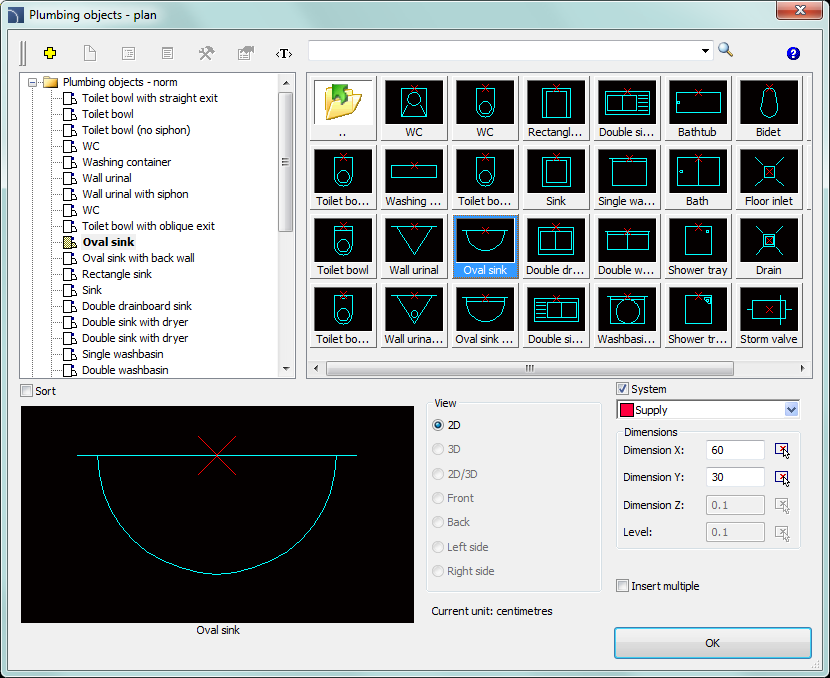

Objets de plomberie - boîte de dialogue de plan
Objets de plomberie - La boîte de dialogue "Plan" contient de nombreuses options décrites dans le chapitre Armature paramétrique (check page 323). Options supplémentaires permettant de spécifier les dimensions des objets :
Types, données, descriptions – possibilité de choisir les produits dans la base de données (cette option est disponible uniquement pour certains éléments).
Insérer plusieurs – active/désactive la possibilité d'insérer plusieurs symboles dans le dessin.
