Les installations d'égout peuvent être dessinées avec les commandes utilisées pour tracer des lignes de conduite. Dans cette commande, il est nécessaire de spécifier "manuellement" toutes les dimensions pour chaque tuyau et raccord.
Il est également possible d’utiliser des bibliothèques de fabricants (par exemple, Wavin) disponibles dans la commande de la Bibliothèque de fabricants.

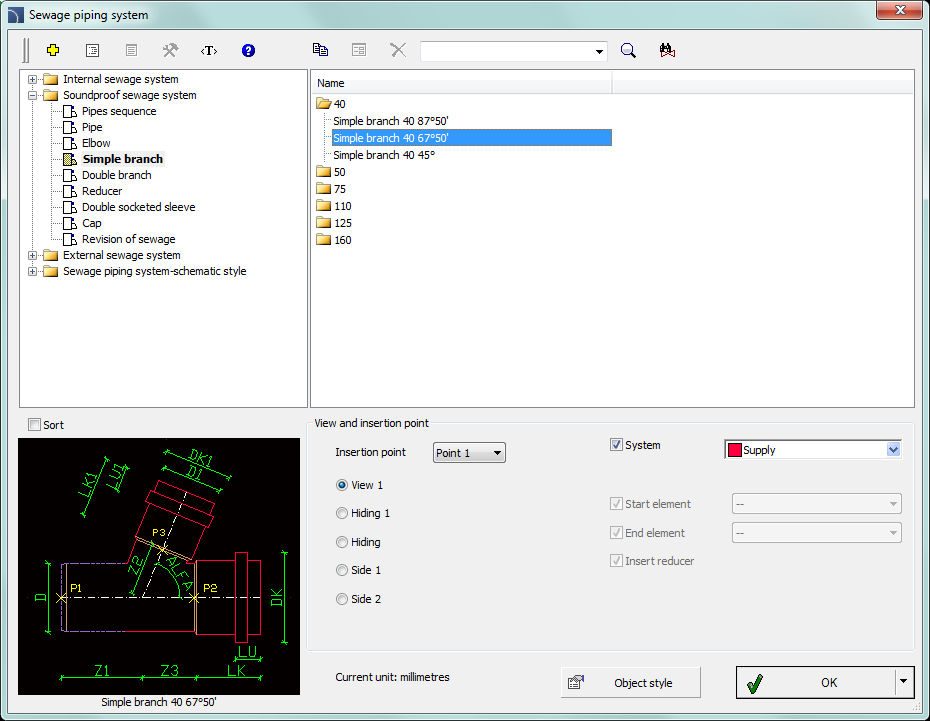

Boîte de dialogue de la bibliothèque "Wavin"
Dans la bibliothèque Wavin, des éléments en PVC, en AS et en PEHD soudé sont disponibles.
Tous les éléments ont des propriétés qui permettent d'attacher automatiquement les éléments insérés à d'autres éléments (voir page 34). Dans le même temps, le programme vérifie si la connexion est appropriée et rapporte éventuellement des problèmes ou des pièces incompatibles.

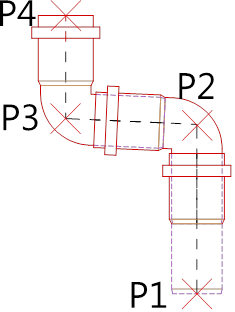

Après avoir sélectionné la Séquence de tuyaux, il est possible de dessiner l'installation le long des points consécutifs indiqués avec insertion automatique des coudes.
|
La sélection des coudes se fait automatiquement de manière à adapter au mieux la forme de l'installation conçue à l'intention de l'utilisateur. Après avoir indiqué par l'utilisateur les points consécutifs, l'application choisit dans la base de données un coude avec l'angle le plus proche possible. Si nécessaire, les longueurs des sections de tuyaux étirées sont corrigées. |
|
6 Procédures
1. Exécutez la
commande Système de canalisation d’égout
ou la bibliothèque
Produits puis ouvrez la bibliothèque Wavin.
2. Dans la fenêtre de dialogue, sélectionnez la catégorie et la taille de raccord appropriées (diamètre).
3. (Facultatif) Si une liste contient des sous-catégories, double-cliquez sur une sous-catégorie particulière pour la développer et afficher son contenu.
4. (Facultatif) Modifiez la Vue pour le raccord sélectionné.
5. (Facultatif) Modifiez les paramètres du Style d'objet.
6. (Facultatif) Activez l'option Système et sélectionnez le type d'installation.
7. Cliquez sur le bouton OK pour insérer le raccord sélectionné dans le dessin.
8. (Facultatif)
Cliquez sur le bouton
et sélectionnez
Insérer (spécifiez toutes les dimensions) afin de
spécifier les dimensions de l'objet inséré.
9. (Facultatif)
Cliquez sur le bouton et sélectionnez
Insérer (spécifiez le style de l'objet), afin
d'apporter des modifications au Style d'objet avant
d'insérer un objet.
10. Cliquez sur le bord de la ligne ou du raccord pour fixer le raccord sélectionné.
11. (Facultatif) Cliquez n'importe où sur le dessin pour insérer un élément.
12. Spécifiez l'angle de rotation et le sens d'insertion.
1. Exécutez la
commande du Système de canalisation d’égout ou Bibliothèque de
produits et ensuite ouvrir la bibliothèque Wavin.
2. Dans la boîte de dialogue, sélectionnez la position Séquence de tuyaux.
3. (Facultatif) Indiquez le point de base approprié.
4. Cliquez sur le bouton OK pour commencer à dessiner en indiquant les points consécutifs.
