La commande Isolation des éléments généraux permet d’isoler des lignes. Il est possible de spécifier l'épaisseur pour l'isolation et de supprimer l'isolation.

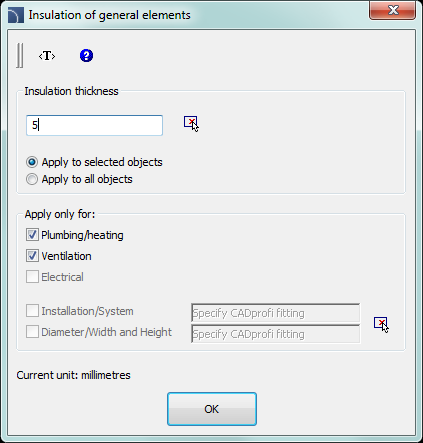

Boîte de dialogue Modifier l'isolation
La boîte de dialogue contient les éléments suivants :
Épaisseur d'isolation –
détermine l'épaisseur d'isolation, qui sera ajoutée aux lignes sélectionnées. Il
est possible de déterminer l’épaisseur en indiquant deux points du dessin
(option Copier du raccord>
). Pour supprimer l'isolation des lignes,
l'utilisateur doit spécifier l'épaisseur de l'isolation à "0". Pour les
conduites de climatisation, il est également possible de spécifier leur
isolation interne en entrant une épaisseur d'isolation négative.
Appliquer aux objets sélectionnés – modifier l'épaisseur d'isolation uniquement pour les lignes indiquées dans le dessin.
Appliquer à tous les objets – éditer l'épaisseur d'isolation pour toutes les lignes du type d'installation choisi.
Appliquer seulement pour – le choix du modèle/type d'installation sur lequel l'édition de l'épaisseur d'isolation sera faite. Ces options fonctionnent à la fois avec Appliquer à sélectionnés les objets et donnant à l'utilisateur la possibilité de sélectionner des lignes du dessin appartenant à un certain type d'installation et avec l'option Appliquer à tous les objets qui permet à l'utilisateur de spécifier l'épaisseur d'isolation pour toutes les lignes du modèle sélectionné d'installation.
|
Information L'utilisation de la fonction "Appliquer aux objets sélectionnés" donne la possibilité de choisir les lignes à travers une fenêtre de sélection. Si, dans la fenêtre de sélection, l’utilisateur a indiqué une ligne appartenant à une installation qui n’était pas incluse dans la fenêtre de dialogue, cet élément sera ignoré. |
Installation/System
permet de sélectionner un système approprié,
quelles lignes seront divisées, par exemple
Alimentation, Retour etc. Le type d'installation peut être choisi en
appuyant sur le bouton d'ajustement Spécifiez le raccord
CADprofi .
Diamètre/Largeur et
Hauteur – permet de spécifier des dimensions de ligne, pour des lignes
sélectionnées, par ex. D = 114,3 pour les tuyaux DN100. Afin de spécifier les
données pour cette option, l’utilisateur doit cliquer sur le bouton Spécifiez le raccord CADprofi , puis sélectionnez la ligne à partir de
laquelle vous souhaitez obtenir des données.
Procédures
1.
Exécuter la commande Isolation des éléments
généraux
.
2. Dans la boîte de dialogue, spécifiez l'épaisseur de l'isolation. La valeur «0» supprime l'isolation.
3. Activer l'option Appliquer aux objets sélectionnés ou Appliquer à tous les objets.
4. (Facultatif) Sélectionnez les types d'installation à inclure lors de la sélection d'un objet.
5. (Facultatif) Indiquez une ligne du dessin afin de spécifier les options Installation/Système et Diamètre/Largeur et Hauteur. Si nécessaire, vous pouvez désactiver l’une de ces options.
6. Cliquez sur le bouton OK pour fermer la boîte de dialogue.
7. (Facultatif) Si vous avez activé l'option Appliquer aux objets sélectionnés, indiquez les éléments que vous souhaitez modifier et appuyez sur la touche Entrée.

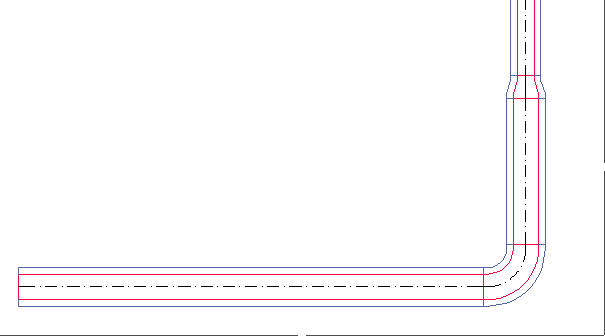

8. Les objets sélectionnés seront isolés.
