La commande Echangeurs, tuyaux, raccords contient de nombreux éléments utilisés dans la conception des échangeurs de chaleur, des vases, des chaudières, etc. Des fonds elliptiques, des brides, des tuyaux, des coudes, des réducteurs et d'autres éléments sont disponibles. La plupart des éléments peuvent être insérés dans le dessin dans les vues de côté, de dessus et en coupe.

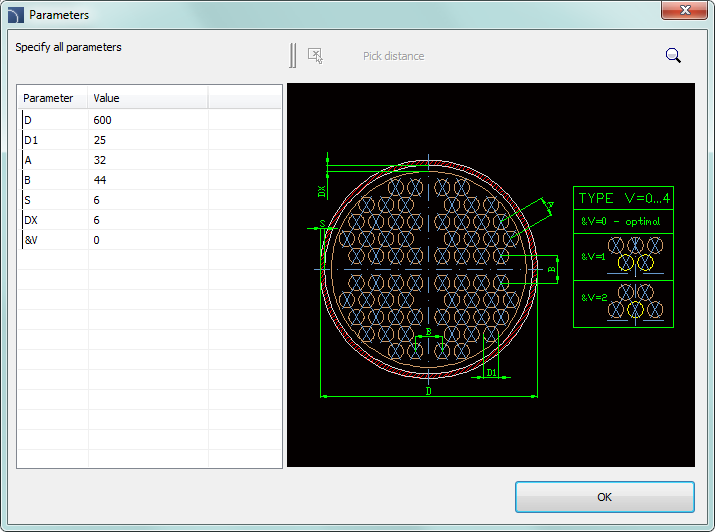

Une caractéristique unique du programme est la possibilité de calculer la répartition optimale de l'échange de chaleur selon les normes DIN 28184–1 et DIN 28184–2. Il est également possible de sauvegarder les dimensions de l'utilisateur en créant et en élargissant le type de série de l'utilisateur Créer et étendre le type de séries utilisateur).

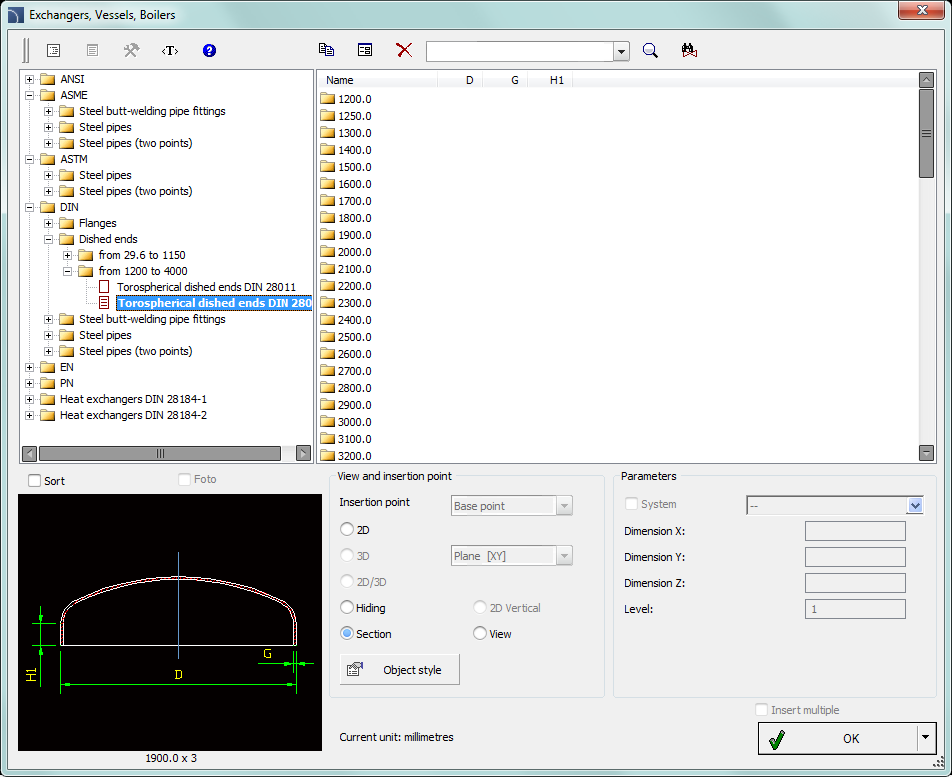

Boîte de dialogue Échangeurs, tuyaux, raccords
Les options couvertes dans cette fenêtre de dialogue ont été décrites dans les chapitres précédents (voir page 461).
Procédures
1.
Exécutez la commande Echangeurs, tuyaux, raccords
.
2. Dans la boîtee de dialogue, sélectionnez la catégorie d'objet requise. Après cela, l'aperçu de l'élément sera affiché et sur la liste détaillée, vous pourrez voir tous les types et tailles d'éléments disponibles.
3. (Facultatif) Si la liste des types disponibles contient des sous-catégories, double-cliquez sur une catégorie pour l'agrandir et vous pourrez voir son contenu.
4. (Facultatif) Cliquez avec le bouton droit de la souris sur n’importe quel élément et, dans le menu, choisissez l’option Tout développer/Tout réduire.
5. Choisissez l'élément souhaité dans la liste détaillée.
6. (Facultatif) Modifiez la Vue pour l'élément sélectionné.
7. (Facultatif) Modifier les paramètres des options de Style d'objet.
8. (Facultatif) Sélectionnez l’option Entrer toutes les dimensions pour spécifier les dimensions des objets insérés, par exemple un canal.
9. Cliquez sur le bouton OK pour insérer l'objet sélectionné dans le dessin.
10. Spécifiez le point d'insertion sur le dessin.
11. Spécifiez l'angle de rotation de l'objet. Pour certains objets (par exemple pour les vues de tuyaux), spécifiez le deuxième point grâce auquel vous déterminerez la longueur.
Tracer des
séquences de
lignes
|
Lorsque vous insérez des échangeurs de chaleur, il est possible de sélectionner un sens de flux différent selon la norme DIN. En dehors de cela, il est possible de spécifier des dimensions quelconques pour l’espacement et autres dispositions de l’échangeur. Après avoir spécifié le diamètre de la coque de l'échangeur de chaleur, le programme sélectionnera la distribution optimale des tubes qui font partie de la zone d'échange. Il est également possible d'effectuer des calculs après avoir spécifié le nombre total de tubes. Dans ce cas, le programme calculera le diamètre minimal de l'enveloppe de l'échangeur de chaleur et établira la répartition optimale de la zone d'échange. Grâce au calcul, l'utilisateur recevra les informations sur la surface totale de distribution de l'échange et le nombre de tubes dans chaque enveloppe d'échangeur de chaleur. |
|
|

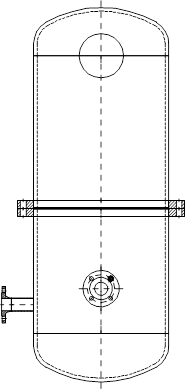

Exemple d'appareil composé de: fonds, coquilles, tétons et brides
| |
|
|

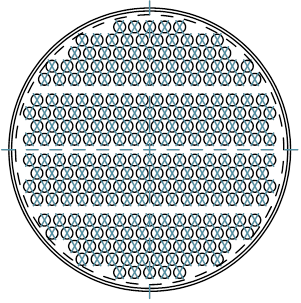

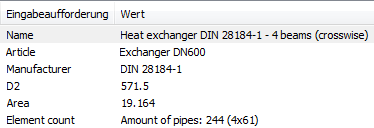

Résultats des calculs et section transversale de l'échangeur thermique |

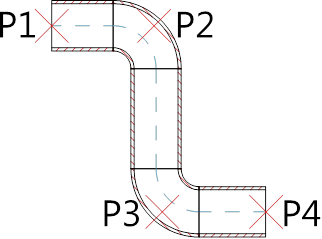

La commande permet également de dessiner rapidement des séquences de tuyaux avec insertion automatique des coudes appropriés. Dans ce cas, dans la fenêtre de dialogue de la catégorie Tuyau en acier - séquence, sélectionnez la taille de tuyau requise et tracez le long des points consécutifs.
|
La sélection des coudes se fait automatiquement de manière à correspondre au mieux à la forme de l'installation conçue en fonction des points indiqués par l'utilisateur. |
|
Procédures
1. Exécutez la
commande Echangeurs, tuyaux, raccords .
2. Dans la boîtee de dialogue, dans la catégorie Tuyau en acier - séquence, sélectionnez la taille de tuyau appropriée.
3. (Facultatif) Modifiez l’affichage de la séquence dessinée en 2D, Masqué ou Section.
4. Cliquez sur le bouton OK pour commencer à dessiner la séquence en indiquant les points consécutifs.
1. Exécutez la
commande Echangeurs, tuyaux, raccords .
2. Dans la boîte de dialogue, sélectionnez la catégorie d'objet requise. Après cela, l'aperçu de l'élément sera affiché et sur la liste détaillée, vous pourrez voir tous les types et tailles d'éléments disponibles.
3. (Facultatif) Si la liste des types disponibles contient des sous-catégories, double-cliquez sur une catégorie pour l'agrandir et vous pourrez voir son contenu.
4. (Facultatif) Cliquez avec le bouton droit de la souris sur n’importe quel élément et, dans le menu, choisissez l’option Tout développer/Tout réduire.
5. Choisissez l'élément souhaité dans la liste détaillée.
6. (Facultatif) Modifiez la Vue pour l'élément sélectionné.
7. (Facultatif) Modifier les paramètres des options de Style d'objet.
8. (Facultatif) Sélectionnez l’option Entrer toutes les dimensions pour spécifier les dimensions des objets insérés, par exemple un canal.
9. Cliquez sur le bouton OK pour insérer l'objet sélectionné dans le dessin.
10. Spécifiez le point d'insertion sur le dessin.
11. Spécifiez l'angle de rotation de l'objet. Pour certains objets (par exemple pour les vues de tuyaux), spécifiez le deuxième point grâce auquel vous déterminerez la longueur.
