Numérotation des circuits

La commande de Numérotation de circuits permet de définir des circuits électriques et de les affecter à des objets indiqués).

CADprofi Créateur de nomenclature permet de préparer des spécifications incluant l’affectation d’objets à des circuits individuels.

Cette commande peut fonctionner dans trois modes :

•    Numérotation – Ce mode permet de définir des circuits et des objets d’adresse. Chaque objet reçoit un numéro de circuit auquel il sera connecté.

•    Edition numérique – ce mode permet d'éditer simultanément les numéros de circuit (adresses) de nombreux objets.

•    Suppression de numéros – supprime les numéros des objets sélectionnés.

Lors de la définition des schémas, le programme permet d’indiquer sur le dessin le tableau de commutation qui peut être n’importe quel objet ou symbole du module CADprofi Electrical, par ex. un élément inséré avec la commande de Commutation. Il est possible de définir des circuits pour lesquels il n’ya pas d’appareillage dans le dessin actuel.

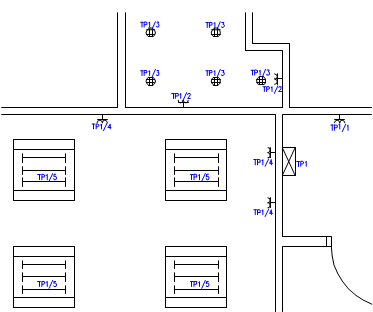

Exemple d'objets avec des numéros de circuit définis

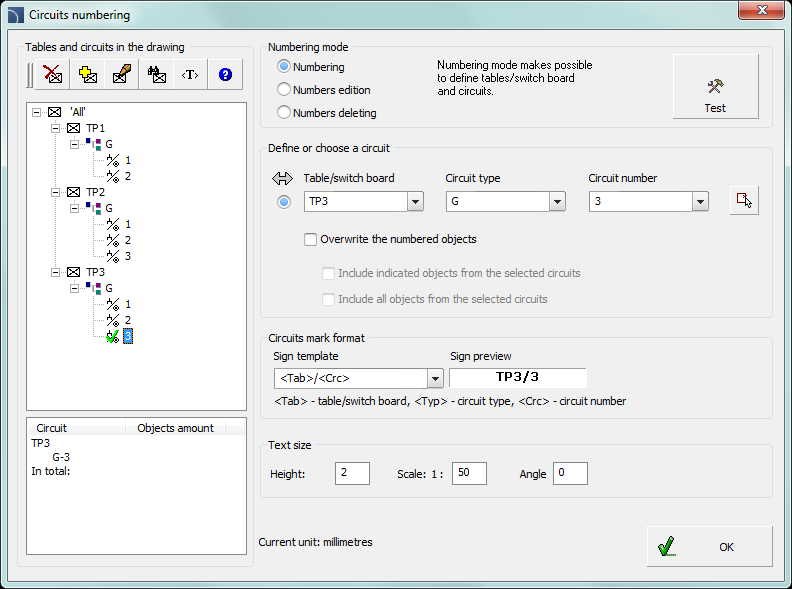

Boîte de dialogue de numérotation de circuit

La boîte de dialogue Numérotation de circuit contient les éléments suivants :

Tableaux et circuits dans le dessin – liste des tableaux et de leurs circuits affichés sous forme d'arborescence déroulante. Symboles sur la liste:

•    • Tableau / carte de commutation –

•    Type de circuit –

•    Numéro de circuit –

Dans la partie inférieure de la fenêtre, les informations sur le nombre d'objets dans chaque circuit sont affichées. Si l'élément principal de l'arbre est sélectionné, une liste détaillée de tous les circuits et objets sera visible.

Liste des menus des tableaux et des cartes de commutation – outils utilisés pour gérer les tableaux (appareillage de commutation).

Supprimer le numéro de la tableau  – supprime le numéro du bloc qui symbolise le tableau indiqué.

Indiquer un tableau sur le dessin  – permet d'indiquer (ou de changer) dans le dessin le bloc qui symbolise le tableau indiqué.

Changer le numéro du tableau  – permet de changer le nom du tableau.

Zoom sur un circuit ou une carte  – Cette commande sélectionne les objets affectés au (x) circuit (s) indiqué (s). Si l’appareillage est choisi, le zoom est effectué sur un objet dessiné (bloc), qui agit comme une carte.

Test/Réparation – cette option permet de détecter et de corriger automatiquement les incohérences possibles dans la numérotation actuelle du circuit.
Il est recommandé d'exécuter cette commande après avoir copié, supprimé et déplacé des objets afin de synchroniser les modifications avec les nombres insérés.

Définir ou choisir un circuit – un groupe d'options permettant de définir de nouveaux circuits ou opérations (édition et suppression) des circuits existants.

•    Tableau/Carte de commutation – spécifie le marquage du tableau.

•    Type de circuit – marquage du type de circuit.

•    Numéro de circuit – numéro de circuit.

Les informations sur la table, le type et le numéro de circuit peuvent être renseignées en cliquant sur la position souhaitée dans la liste des tableaux et des circuits.

Il est possible de compléter les données ci-dessus en indiquant un objet sur le dessin qui a déjà été affecté à un circuit. Dans ce cas, l'utilisateur doit cliquer sur le numéro du circuit dans le dessin .

Si le mode d’édition est activé, le champ définissant un changement supplémentaire sera disponible.

Ecraser les objets numérotés – activer/désactiver la possibilité d'écraser une numérotation existante. Cette option est uniquement disponible en mode de numérotation.

Options utilisées pour l'édition/la suppression d’objets :

•    Inclure les objets indiqués des circuits sélectionnés – donne la possibilité de modifier/supprimer l'adressage d'objets sélectionnés.

•    Inclure tous les objets des circuits sélectionnés – édite/supprime tous les objets appartenant à un circuit spécifié.

•    Supprimer la numérotation uniquement des circuits sélectionnés – lorsque cette option est activée, il est possible de supprimer l'adressage uniquement des objets appartenant à un circuit spécifié.

Format des signes – Cette option permet de déterminer comment afficher sur le dessin les informations relatives à la numérotation des circuits. Le modèle de signe peut contenir du texte et des données de circuit (<Tab> - indication de tableau/carte de commutation, <Type> - type de circuit, <Crc> - numéro de circuit). Lors de la définition du modèle dans le champ suivant, un aperçu est affiché et sera inséré dans le dessin.

Taille du texte – spécifie la taille et l'angle de rotation.

•    Taille – spécifie la taille du texte sur les impressions.

•    Échelle – spécifie l'échelle du texte sur les impressions.

•    Angle – spécifie l'angle de rotation.

Procédures

 Numérotation de circuit (adressage)
