Lignes, chemins de câbles

Dans le programme CADprofi, les lignes schématiques sont dessinées avec des lignes ou des polylignes qui se trouvent sur les calques correspondants. Le terme "type de ligne" désigne l'utilisation prévue de la ligne sélectionnée ou d'un système spécifique (par exemple, la ligne L1, L2, L3). Il est également possible d’ajouter un "type" à la ligne, qui définit ses propriétés physiques (par exemple, YDY 3x2,5 pour les lignes d’installation). Le type de ligne peut être spécifié pendant le dessin ou ultérieurement si les lignes sont déjà dessinées avec la commande Lignes schématiques - modifier.

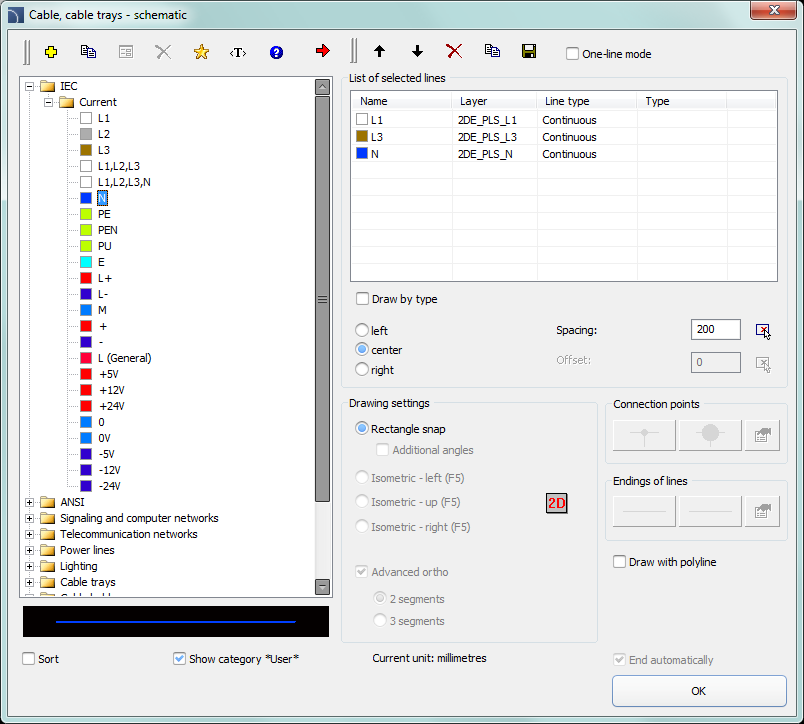

Les types de ligne standard des normes CEI et ANSI sont regroupés en catégories. La commande Câble, chemins de câbles - schéma permet de tracer une ou plusieurs lignes d'installation électrique. Le processus de dessin de lignes simples est possible après avoir sélectionné dans la boîte de dialogue le type de ligne nécessaire et en cliquant sur le bouton OK. Cette procédure ne permet toutefois pas de modifier les paramètres de dessin. Ces options sont disponibles uniquement après que l'utilisateur a ajouté une ligne à la liste des lignes sélectionnées. L'utilisateur peut ajouter plusieurs lignes à cette liste, grâce à quoi il est possible de dessiner simultanément plusieurs lignes.

Menu Lignes – menu outils qui permet à l'utilisateur de gérer les types de lignes :

• Définir nouveau

– permet d'ajouter une nouvelle position (ligne) à la liste en tant que ligne utilisateur. Ensuite, il ouvre une nouvelle fenêtre d’éditeur et permet à l’utilisateur de modifier les données des lignes.

• Copie

– copie la ligne sélectionnée avec tous ses paramètres, créant ainsi un élément créé par l'utilisateur. Les lignes copiées peuvent être éditées.

• Modifier

– ouvre la fenêtre d'édition des propriétés des lignes créées par l'utilisateur. Le nom de la ligne peut être édité directement en appuyant sur la touche F2.

• Effacer

– supprime la ligne sélectionnée de la liste. Seules les lignes créées par l'utilisateur peuvent être supprimées.

• Ajouter aux Favoris

– ajoute la ligne sélectionnée à la liste *Favoris*.

• Ajouter un élément à une liste

– ajoute la ligne sélectionnée à la liste des lignes sélectionnées.

Liste des lignes sélectionnées – contient des lignes qui seront dessinées après avoir cliqué sur le bouton OK.

Menu de la liste des lignes sélectionnées – permet de gérer le contenu de la liste de lignes sélectionnées.

• Déplacer vers le bas

– déplace la ligne d'une position vers le bas.
Déplacer vers le haut

– déplace la ligne d'une position vers le haut.

• Copier les lignes

– copie la ligne sélectionnée et l'ajoute à la liste.

• Enregistrer sous forme de lignes

– permet de sauvegarder la liste actuelle des lignes sélectionnées dans un nouvel ensemble.

• Mode une ligne – cette option bloque la possibilité d'ajouter plus d'une ligne à la liste des lignes sélectionnées. Lorsqu'il est activé, le programme convertira la liste de lignes en une seule ligne, choisie par l'utilisateur.

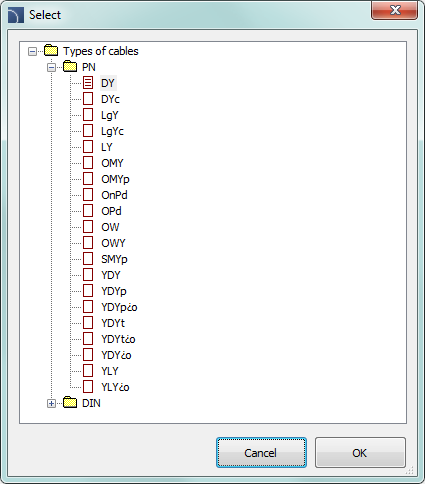

Pour ce faire, l'utilisateur doit entrer une valeur appropriée dans le champ Type situé à côté du nom de la ligne dans la liste des lignes sélectionnées.

Lignes conductrices – options permettant à l'utilisateur de spécifier le mode de tracé des lignes.

• Centre – trace des lignes symétriquement par rapport aux points indiqués.

• Décalage – un décalage des lignes tracées par rapport aux points réellement indiqués dans le dessin. Cette option permet de tracer facilement des lignes à une distance spécifiée le long des murs ou d’autres éléments présents dans le dessin.

Afficher la catégorie *Utilisateur* – active/désactive la visibilité du dossier contenant toutes les catégories et les lignes créées par l'utilisateur. Si vous désactivez cette fonctionnalité, les lignes définies par l'utilisateur seront "mélangées" avec d'autres lignes CADprofi standard.

• Angles supplémentaires – active le mode dimétrique diagonal, grâce à l'utilisation d'options de poursuite polaire (POLAIR) en fonction de la valeur d'angle définie dans la fenêtre Options de CADprofi.

• Isométrique – permet d'activer le mode permettant de créer des schémas isométriques (variable SNAPSTYLE). Trois options sont disponibles (gauche, haut, droite) et peuvent être facilement commutées pendant l’isométrie du dessin en appuyant sur la touche F5.

Points de connexion – lors du tracé d'une seule ligne, il est possible d'insérer automatiquement des points de connexion. Il y a plusieurs options disponibles:

• Toujours – ajout d'un symbole quel que soit le type de lignes connectées.

• Sur le même calque – ajout d'un symbole de connexion uniquement lorsque les deux lignes sont sur le même calque.

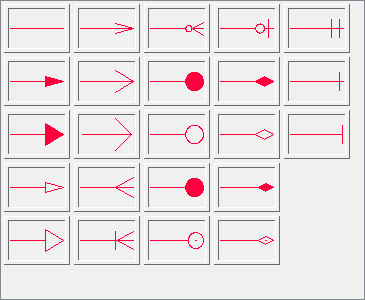

• Symbole de connexion – permet de sélectionner le symbole graphique qui sera inséré à l'endroit où les lignes se connectent. L'utilisateur peut sélectionner l'un des symboles suivants:

• Réglages

– configuration de l’échelle (taille des symboles) et de l’option Supprimer les points de connexion inutiles, qui recherche automatiquement les points de connexion inutiles (par exemple, reste après suppression de la ligne) et les supprime du dessin.

• Réglages

– configuration de l’échelle (taille des symboles) et de l’option Supprimer les points de connexion inutiles, qui recherche automatiquement les symboles inutiles de fins de ligne (par exemple, reste après suppression de la ligne) et les supprime du dessin.

Ortho avancé – dans ce mode, entre les points indiqués, deux ou trois segments orthogonaux sont tracés. Ce mode automatise le processus de connexion d’objets ou de lignes tout en maintenant un angle droit entre les segments.

Dessiner avec polyligne – active/désactive le tracé de segments de ligne sous forme de polyligne.

Fin automatique – active/désactive la fin automatique des lignes lorsque la ligne dessinée est connectée à un objet différent dans le dessin.

Dessiner des lignes schématiques

1. Exécutez la commande câble, chemins de câbles - schématique .

2. (Facultatif) Sélectionnez la ligne, puis cliquez sur le bouton OK afin de permettre de tracer une seule ligne sans modifier les paramètres.

3. Dans la nouvelle fenêtre de dialogue ouverte, déroulez la catégorie contenant le type de ligne souhaité.

4. Sélectionnez la ligne souhaitée et cliquez sur le bouton Ajouter un élément à une liste , ou double-cliquez dessus pour la placer dans la liste des lignes sélectionnées.

5. (Facultatif) Répétez les étapes 2 et 3 pour ajouter d'autres lignes à la liste.

6. (Facultatif) À l’aide des boutons Copier les lignes sélectionnées , Supprimer les lignes sélectionnées ajoutez ou supprimez la ligne sélectionnée de la liste.

7. Facultatif) L’utilisation des boutons Déplacer les lignes vers le bas/ Déplacer les lignes vers le haut modifie l’ordre des lignes dans la liste.

8. (Facultatif) Remplissez les informations sur le type de ligne, activez/désactivez l'option Dessiner par type.

9. (Facultatif) S'il y a plus d'une ligne dans la liste des lignes sélectionnées, spécifiez la valeur Espacement.

10. Spécifiez la manière dont vous tracerez la ligne et spécifiez la valeur de décalage si nécessaire.

11. (Facultatif) Si, dans la liste des lignes sélectionnées, il n'y a qu'un seul objet, modifiez les paramètres de dessin.

12. (Facultatif) Si dans la liste des lignes sélectionnées il n'y a qu'un seul objet, vous pouvez définir les options de connexion et de fin de ligne.

13. Activer/désactiver l'option de fin automatique.

14. Cliquez sur le bouton OK pour commencer à dessiner une ligne (ou plusieurs lignes).

15. Spécifiez le point de départ et les points du segment suivant que vous souhaitez dessiner. Pour terminer, cliquez sur la touche Entrée.

Remarque

Les options de décalage, d’angles supplémentaires, d’ajout de points de connexion, de fins de lignes, d’ortho avancées et de fin automatiquement ne sont disponibles que si une seule ligne est sélectionnée.

Les lignes schématiques sont de simples lignes ou des polylignes. C'est pourquoi il est également possible de dessiner des lignes avec les commandes standard du programme de CAO telles que Ligne ou Polyligne. Toutefois, il convient de noter que les lignes dessinées de cette manière doivent être placées sur les calques appropriés. Pour faire correspondre les propriétés (par exemple, les calques), entre les objets de dessin, vous pouvez utiliser la commande Correspondance des propriétés (_MATCHPROP) située dans le programme de CAO.

Dans les lignes schématiques il est possible de présenter des segments verticaux à l'aide des lignes des symboles spéciaux, tels que les colonnes.

Bien que les colonnes soient insérées à l’aide de la commande Symboles - Autres), le programme les traite comme des lignes schématiques.

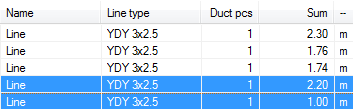

Les données enregistrées dans la colonne montante sont incluses lors de la création de la nomenclature lorsque l'utilisateur utilise le modèle ” Electricité - Chemins de câblage schématiques” (Voir page \* MERGEFORMAT 82).

Dans le programme CADprofi, il est possible de concevoir des unités en millimètres, centimètres ou mètres. Pour cette raison, lors du dessin de schémas, l’échelle des types de ligne doit toujours être adaptée au schéma édité. Par exemple, lorsque vous dessinez un schéma avec l'unité définie en "millimètres" avec la taille du symbole définie sur 200, le facteur d'échelle du type de ligne doit être compris entre 50 et 200.

L'utilisateur peut ajouter son propre type de lignes au programme. De cette façon, le programme peut être adapté aux besoins de l'utilisateur et peut être utilisé dans une variété de projets dans lesquels il est nécessaire de dessiner des schémas.

Ajout de nouvelles lignes dans la base de données

1. Exécutez la commande câble, chemins de câbles - schématique .

2. Cliquez sur le bouton Définir un nouveau afin d'ajouter une nouvelle ligne à la base de données existante. Un nouvel élément sera ajouté à la catégorie *Utilisateur*. Une nouvelle fenêtre d'édition s'ouvrira, dans laquelle l'utilisateur pourra spécifier tous les paramètres de ligne.

3. (Facultatif) Sélectionnez une ligne existante et cliquez sur le bouton Copier pour créer un nouvel élément. La ligne sélectionnée sera utilisée comme modèle.

4. Modifiez les nouveaux paramètres de ligne conformément à la procédure de modification des données de la ligne.

Il est également possible de créer un dossier contenant la liste des installations les plus fréquemment utilisées par l'utilisateur. Ce dossier est créé automatiquement lorsqu'un premier élément marqué comme favori

a été ajouté au programme. Dans la catégorie *favori*, l'utilisateur peut définir toute structure de branche dans laquelle les éléments individuels seront situés.

CADprofi permet d’éditer les paramètres (fonctions de dessin) des lignes créées par l’utilisateur. Pour ce faire, utilisez l'option Modifier.

Dans le programme CADprofi, les conduites et les lignes de ventilation peuvent être dessinées sous forme de schéma (avec l’utilisation de lignes ou de polylignes) ou en vue 2D. Par conséquent, lors de l'édition des propriétés, il est possible de spécifier différents paramètres pour les lignes schématiques ainsi que pour les lignes en vue 2D.

Notation de texte – marquage de texte pour les lignes utilisées comme terminaison du nom du calque dans la structure de calque étendue.

Categorie – catégorie actuellement assignée à la base de données CADprofi.

Ajouter à la dernière utilisation – cette option permet d'ajouter la ligne éditée dans la liste par défaut des types de lignes dans Tuyaux 2D.

Lignes ou lignes 2D – paramètres utilisés pour les lignes schématiques ou tracées en 2D :

• Couleur de la ligne – détermine la couleur de la ligne. La couleur peut être sélectionnée de plusieurs façons : en cliquant sur le bouton contenant l'aperçu de la ligne, à l'aide de l'option Par calque ou en entrant le numéro de couleur du programme de CAO.

• Type de ligne – détermine le type de ligne (genre). Le type de ligne peut être sélectionné dans la liste des types de lignes disponibles ou dans l'option par calque.

• Largeur de ligne – détermine la largeur de la ligne. La largeur de trait peut être choisie dans la liste des valeurs disponibles dans le programme.

Editer les lignes utilisateur

1. Exécutez la commande Câble, chemins de câbles - schématique .

2. (Facultatif) Si la ligne que vous souhaitez modifier se trouve dans la liste des lignes sélectionnées, sélectionnez-la et cliquez sur le bouton Supprimer les lignes sélectionnées pour la supprimer de la liste.

3. Dans la liste des lignes disponibles, sélectionnez celle que vous souhaitez modifier.

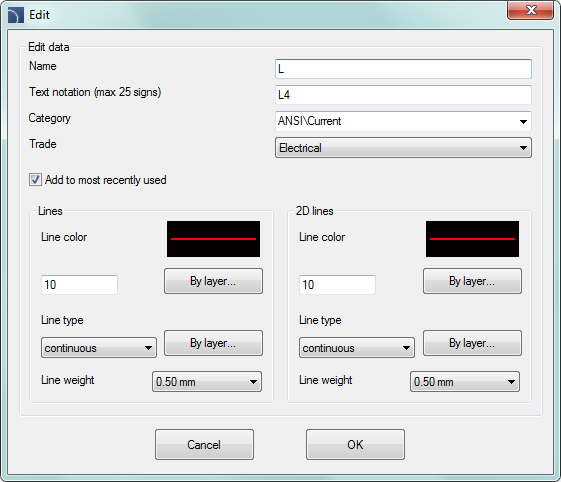

4. Cliquez sur le bouton Modifier . Une nouvelle boîte de dialogue s'ouvre pour vous permettre de modifier la ligne.

5. (Facultatif) Modifier le Nom de la ligne modifiée.

6. (Facultatif) Modifiez la Notation textuelle de la ligne modifiée (non recommandé si la ligne modifiée est déjà insérée dans le dessin).

7. (Facultatif) Modifier la Catégorie de la ligne modifiée.

8. (Facultatif) Modifiez le Métier pour la ligne sélectionnée.

9. (Facultatif) Activer/désactiver l'option Ajouter à la dernière utilisation.

10. (Facultatif) Modifier les paramètres des Lignes schématiques.

11. (Facultatif) Modifier les paramètres des Lignes 2D schématiques.

12. Cliquez sur le bouton OK pour accepter les modifications.

Toutes les lignes et les polylignes qui se trouvent sur les calques appropriés sont traitées par le programme CADprofi en tant que lignes schématiques. Cela inclut les calques avec des noms similaires à 2DX_PLS_xxx.

Lorsque plusieurs concepteurs travaillent sur le même projet, il est possible que l'un de ces concepteurs ait utilisé ses propres types de ligne et ait ensuite transmis le dessin à une édition ultérieure. Dans ce cas, l’application CADprofi détectera automatiquement la présence de lignes supplémentaires (types d’installation) et les affichera dans une nouvelle catégorie appelée Installations à partir du dessin. Le nom des nouvelles lignes identifiées à partir du dessin provient de leur étiquette (fin du nom du calque). Si les paramètres de ces lignes sont édités dans la boîte de dialogue, ils seront définitivement enregistrés dans la base de données du programme en tant que lignes de l'utilisateur.

Chaque type de ligne est dessiné sur des calques distincts. Afin de gérer facilement les couches dans le menu principal des programmes CADprofi, des commandes supplémentaires permettent de masquer ou d'afficher rapidement toutes les couches appartenant au chauffage central, aux eaux usées, à l'eau et à d'autres types d'installations.

Dans C:\ProgramData\Cadprofi\20XX.x\PlotStyle, les styles d’impression sont adaptés à la structure des calques du programme. Hors de ces fichiers, l’utilisateur peut sélectionner l’impression monochrome (CADprofi Mono.ctb) et l’impression couleur (CADprofi Color.ctb).

Les fichiers *.ctb doivent être copiés dans le dossier approprié du programme de CAO utilisé.
