La commande Dispositif de couplage donne la possibilité d'insérer un dispositif de couplage (distribution). Les vues 2D (du haut) sont utilisées lors de la conception sur plans. Les vues de face sont utilisées lors de la conception d'une façade de distribution.
Cette commande permet de sélectionner l'option Insérer (spécifier toutes les dimensions), grâce à laquelle l'utilisateur peut insérer des objets avec des dimensions personnalisées. Il est également possible de sauvegarder les dimensions utilisateur en créant et en élargissant le type d'utilisateur de la série Créer et étendre le type de séries utilisateur).

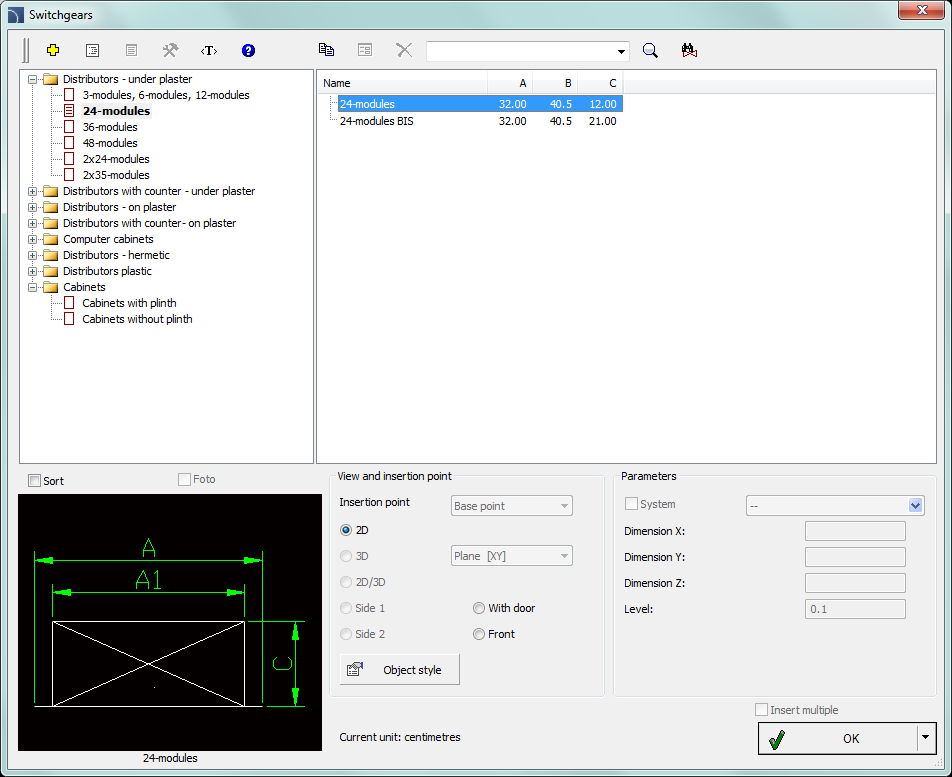

Boîte de dialogue Dispositif de couplage
La méthode de travail avec objet a été décrite dans les
chapitres précédents.
Cette commande contient également les éléments
suivants :
Style d'objet – options permettant de spécifier le style et le niveau de détail de l'objet.
•Insérer en bloc – permet à l'utilisateur d'insérer un élément éclaté dans des composants ou dans un seul objet (bloc).
•Avec attributs – active/désactive l'ajout d'attributs à l'objet inséré.
•Axes – active/désactive une option pour dessiner un axe dans l'objet inséré.
•Cacher – active/désactive les éléments de dessin cachés dans un objet.
•Nettoyage – active/désactive l'addition aux objets de type Nettoyage (WIPEOUT) des éléments insérés.
•Détails, hachures – active/désactive le dessin des hachures et des détails d'objet tels que les trous dans les brides, les flèches indiquant la direction du flux et autres.
•Textes– active/désactive le texte dans les objets.

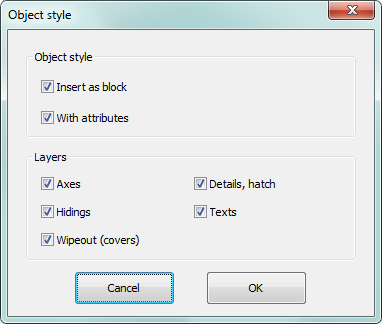

Boîte de dialogue de style d'objet
 |

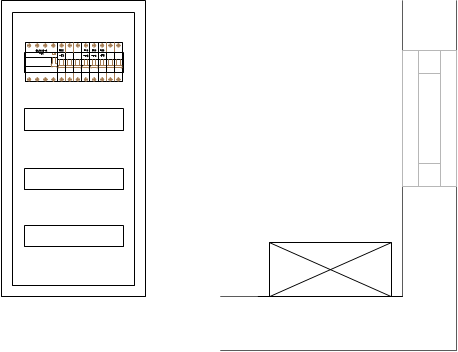

Un exemple d'appareillage sur un plan et une façade avec un dispositif inséré
