Joindre des éléments généraux

Le moyen le plus rapide et le plus pratique de créer des installations 2D, telles que des systèmes de climatisation, des tuyauteries ou des chemins de câbles, consiste à les dessiner. Le moyen le plus rapide et le plus pratique de créer des installations 2D, telles que des systèmes de climatisation, des tuyauteries ou des câbles, consiste à dessiner les installations. Lignes ou séquences de lignes d’installation, qui sont ensuite automatiquement connectées à l’aide de la commande universelle Assembler des tuyaux/Conduits. Lors de la création de la connexion, le programme CADprofi allonge ou raccourcit les lignes connectées et insère automatiquement les raccords optimaux.

Des connexions peuvent être établies sur des éléments ayant certains types et certaines tailles de connecteur. Cela signifie que des tuyaux, des conduits, des plateaux, des armatures, des pompes et de nombreux autres appareils peuvent être connectés.

Après avoir exécuté la commande Tuyaux\Conduits- vues générales, l'utilisateur doit indiquer les lignes qu'il souhaite connecter. En fonction de la position et de la taille des lignes indiquées, le programme CADprofi proposera le bon ajustement.

La sélection de l'ajustement et la détermination de sa taille sont effectuées dans la fenêtre de dialogue. La disposition de la fenêtre de dialogue est toujours la même que dans les commandes utilisées pour tracer des lignes, des conduits et des raccords.

Exemple :

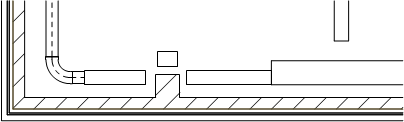

•    Dans la première étape, les lignes sont tracées.

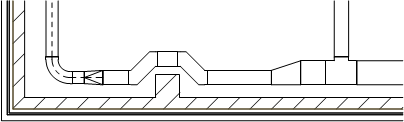

•    Dans la deuxième étape, les lignes sont connectées avec insertion automatique des raccords appropriés.

Règles utilisées pour la connexion

•    installations de tuyauterie,

•    lignes de climatisation,

•    chemins de câbles.

• Une ligne : Insertion d'une bride, d'un mamelon, d'un raccord et d'un capuchon avec la possibilité d'allonger ou de raccourcir la ligne.
• Deux, trois ou quatre lignes coaxiales avec la même section : Connexions sans ajustement.
• Lignes insérées au même angle : Connexions avec réduction symétrique, réduction asymétrique ou plus complète. Pour la climatisation, il est possible d'insérer des accessoires circulaires, rectangulaires ou circulaires rectangulaires. Le raccord est inséré de manière à ne pas altérer la longueur de la première ligne indiquée (P1).		réduction   fuller
• Eléments insérés sous différents angles : Connexion faite avec un coude ou un té. Lors de la connexion avec un tee, l’utilisateur doit d’abord indiquer la ligne principale et ensuite la deuxième ligne.
• Trois lignes dont deux sont coaxiales : Connexion avec un té inséré ou un té (réduit).

• Lors de la connexion de lignes flexibles avec d’autres lignes insérées à des angles différents, les mêmes règles que pour les lignes circulaires sont appliquées.

• Certaines connexions ne peuvent pas être établies en raison du manque de raccords appropriés, par exemple. il n'y a pas de raccords en Té flexible.

• Il est également possible d’établir des connexions entre d’autres objets, par ex. entre armature, objets, lignes et ferrures. Dans chaque cas, les règles pour créer une connexion sont les mêmes que pour connecter des tuyaux ou des conduits.

• Le programme permet également de connecter des lignes isolées.

Procédures

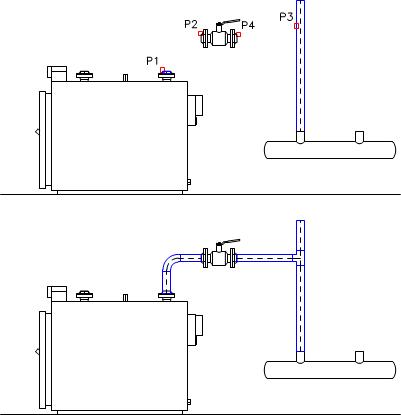

Exemples de connexions entre raccords, lignes et objets :
