Dans les versions précédentes de CADprofi, il était possible de connecter automatiquement des vues simplifiées de canalisations, de conduits de ventilation ou de chemins de câbles. La nouvelle version du programme permet de connecter facilement des éléments détaillés à partir de bibliothèques de fabricants ou de catalogues CADprofi.
|
|
|
Les connexions peuvent être mises en œuvre de plusieurs manières :

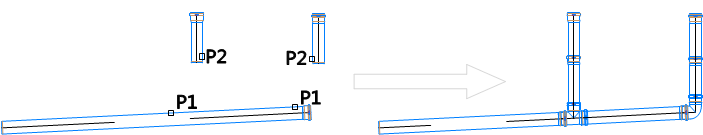

• Au cours de l'insertion du raccord choisi dans le dessin. Dans ce cas, après la fixation du raccord sur l'élément sélectionné (P1), il est possible d'indiquer un autre élément (P2). Si les éléments indiqués sont "compatibles", le programme les connectera.
• A l'aide de la commande Joindre des éléments généraux. Dans ce cas, le programme sélectionne automatiquement le coude approprié et connecte les éléments indiqués.
• Avec l'aide des éléments détaillés Join. Après avoir indiqué que le premier élément, la fenêtre de dialogue avec les raccords correspondants sera affichée. Après avoir sélectionné le raccord souhaité, l’utilisateur doit indiquer l’élément pour lequel la connexion sera établie.
