Une partie importante de chaque dessin est un cadre et un cartouche.
La commande Cadres et cartouches offre aux utilisateurs un moyen pratique d’insérer des cadres et des cartouches standard dans le dessin :
Cartouche – cartouche de dessin standard.
Specifications – cartouches utilisés pour créer des spécifications de dessin.
Légendes – Légendes standard contenant les calques recommandés pour les installations.
Cartouches utilisateur – cartouches vides, pouvant être définies par l'utilisateur.
|
Information Les légendes et les spécifications de dessin peuvent être créés à l'aide de "désignations". |

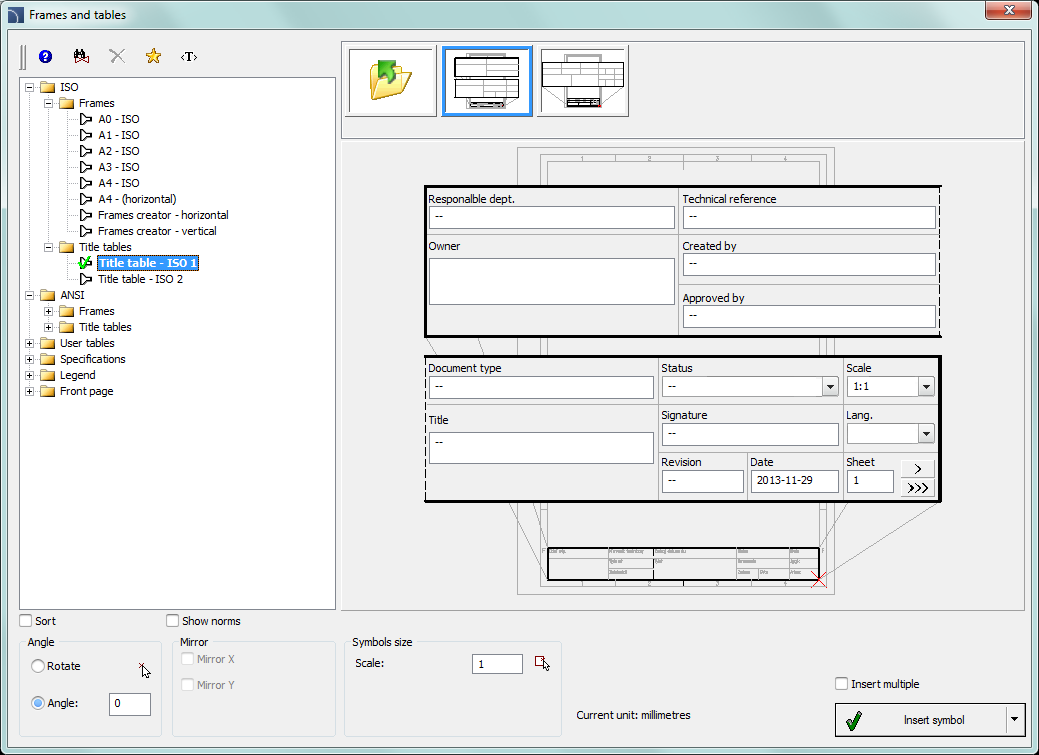

Boîte de dialogue Cadre et Cartouche
La boîte de dialogue contient les éléments suivants :
Angle/Rotation – donne la possibilité de spécifier un angle d'insertion de cartouche fixe ou d'activer l'option de rotation pour laquelle l'angle est déterminé par la rotation.
Taille des symboles – une valeur qui spécifie l'échelle du cadre ou du cartouche.
Cadre

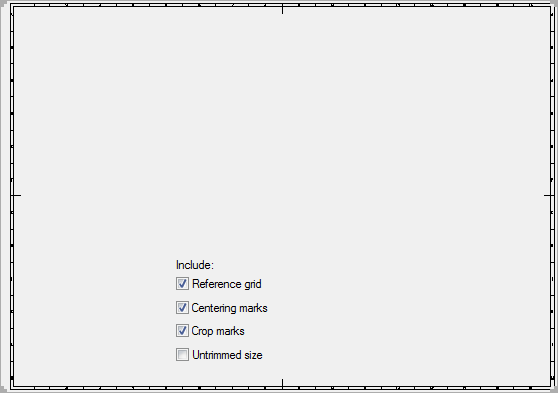

La vue du cadre peut être modifiée en activant ou désactivant les options suivantes : Grille de référence, Marques de centrage, Marques de coupe et Taille non limitée.
Cartouche

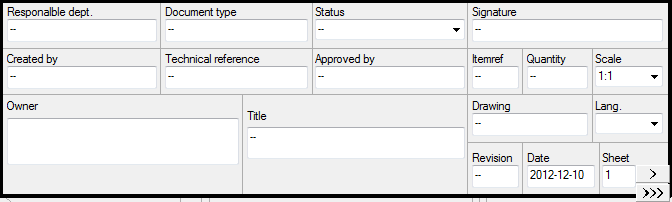

Tous les cartouches disponibles dans le programme ont la possibilité de se modifier avec les informations relatives au projet. Certains cartouches sont interactifs et pour eux, il est possible de spécifier toutes les données dans la fenêtre de dialogue.
Pour les cartouches interactifs, des champs d'édition ou de
sélection (avec une liste déroulante de valeurs typiques sous le bouton
) sont disponibles. Si, dans un projet (dessin),
l'utilisateur insère plusieurs feuilles, le programme ne peut pas les énumérer
avec le bouton
et
. Le champ de données est rempli automatiquement.
Pour éditer des cartouches après les avoir insérés dans le dessin, vous pouvez utiliser la commande CADprofi Attributs et descriptions ou une commande appropriée du programme de CAO, par exemple. Ddatte (_Ddatte).
Procédures
1.
Exécutez la commande Cadres et Cartouches
.
2. 2. Sélectionnez le cadre, par exemple. ISO – A2.
3.
Sélectionnez les éléments à inclure dans le cadre
(Grille de référence, marques de centrage, etc.).
4. Cliquez sur le bouton Insérer pour insérer le cadre dans le dessin.
5. Exécutez à nouveau la commande Cadres et Cartouches.
6. Sélectionnez un cartouche, par exemple. Cartouche – ISO 1.
7. Remplissez les données sur le projet.
8. Cliquez sur le bouton OK pour insérer le cartouche dans le dessin. En tant que point d’insertion, l’utilisateur doit indiquer le coin inférieur droit du cartouche précédemment inséré.
9. (Facultatif) Sélectionnez la commande Modifier les symboles pour modifier le texte des cartouches ou pour changer de cartouche.
10. (Facultatif) Modifiez les attributs dans le cartouche à l'aide du programme de CAO. Ces modifications peuvent être effectuées avec la commande _ ATTEDIT ou dans la fenêtre des propriétés de l'objet.
Cartouche utilisateur
L'utilisateur peut créer et ajouter au programme ses propres cartouche ou cadres utilisés dans le dessin.
Les cartouches inclus dans le programme CADprofi permettent à l’utilisateur d’éditer des données (attributs de blocs). Pour que les cartouches utilisateur aient la même fonctionnalité, il est nécessaire d'inclure les définitions d'attributs appropriées pour les cartouches créés.
Une méthode pratique consiste à insérer et à décomposer un tableau standard, à le modifier et à l'ajouter ensuite en tant que bloc utilisateur.
La manière de définir les propres éléments de l’utilisateur est décrite en détail dans le chapitre Définir des blocs Utilisateur).
