W CADprofi występuje wiele obiektów posiadających możliwość wyboru widoku wstawienia. W zależności od wybranego obiektu dostępne będą różne widoki 2D, a dla elementów z niektórych bibliotek producentów także modele 3D.
Polecenie Wstaw alternatywny widok pozwala na szybkie umieszczenie jednego z dostępnych widoków dla wskazanego obiektu. Przy wykorzystaniu tego polecenia do rysunku wstawiany jest nowy blok.
Okno dialogowe „Wstaw obiekt”
Okno dialogowe zawiera:
Wybierz rodzaj czynności – lista widoków lub procedur dostępnych dla wybranego bloku.
Dodatkowe ustawienia – ustawienia dla niektórych elementów zawierających teksty.
Powtarzaj polecenie – włącza/wyłącza możliwość wielokrotnego wstawiania danego elementu dla kolejno wskazywanych obiektów (z pominięciem okna dialogowego).
Tworzenie schematów za pomocą polecenia Wstaw alternatywny widok
Polecenie Wstaw alternatywny widok pozwala także na wstawianie symboli, które są skojarzone z widokami urządzeń. Pozwala to błyskawicznie tworzyć schematy instalacji elektrycznych na podstawie widoków elewacji szaf rozdzielczych lub na odwrót.
Po uruchomieniu polecenia należy na rysunku wybrać żądany aparat (lub symbol). Następnie w oknie dialogowym należy wybrać alternatywny widok, który będzie wstawiony do rysunku. Zalecane jest włączenie opcji Powtarzaj polecenie automatycznie.
Symbole można wstawiać w istniejące przewody. W takim przypadku program wstawia symbol z automatycznym przerwaniem przewodu.
Na poniższych ilustracjach pokazano szybki sposób uzyskania
schematu na podstawie widoków aparatów. Po uruchomieniu polecenia należy wskazać
pierwszy aparat (P1),
wybrać widok Symbol jednokreskowy i wstawić symbol do schematu. W
kolejnych krokach należy wskazać pozostałe aparaty (P2 – P7) i wstawić
uzyskane symbole do rysunku.

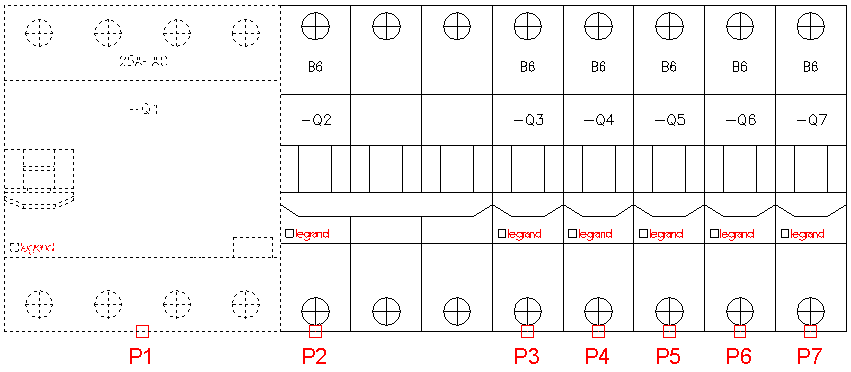

Widok rozdzielnicy

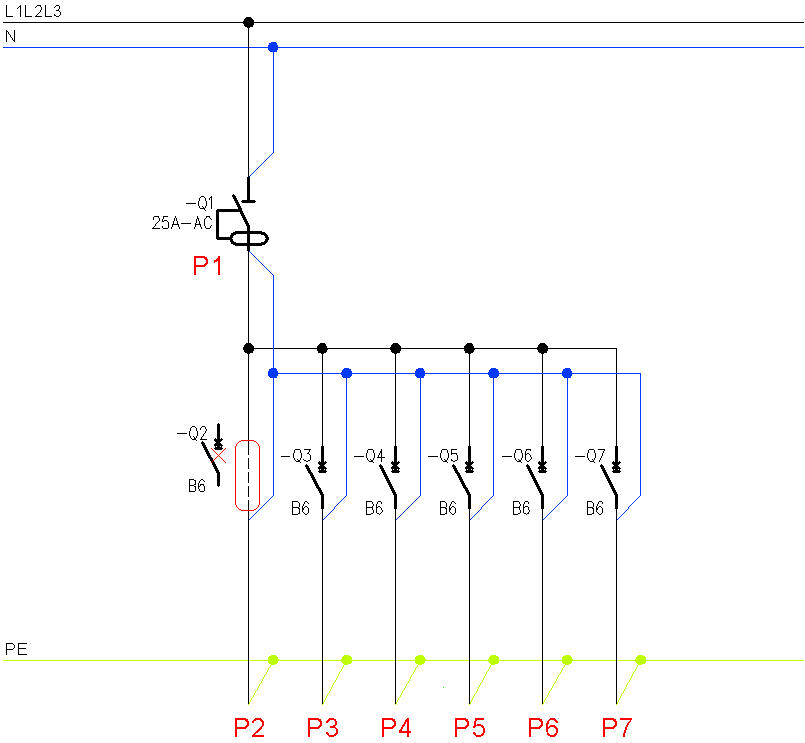

Schemat rozdzielnicy, w którym symbole zostały
„uzyskane” na
podstawie widoku rozdzielnicy
