Kolumna zawiera ilość odcinków
przewodów / kanałów o danej długości. Np. 6 odcinków o długości
1800 mm
W kolumnie Długość podana jest długość elementów w mm.
Np. odcinki o długości 1800 mm
Kształtki i przewody wentylacyjne o przekroju prostokątnym z blachy stalowej są najczęściej łączone za pomocą kołnierzy. W CADprofi elementy te są rysowane w uproszczeniu (bez kołnierzy) dlatego w projekcie należy określić rodzaj, typ lub technologię zastosowanych przewodów wentylacyjnych. Odpowiednia adnotacja powinna znaleźć się np. w części opisowej. W razie potrzeby pokazania kołnierzy istnieje możliwość wstawienia ich do rysunku za pomocą odpowiedniego polecenia CADprofi. Projektant może także zadecydować czy kołnierze wstawione do rysunku mają być uwzględniane przy tworzeniu zestawień.
Zastosowane uproszczenia rysunkowe pozwalają wykorzystywać większość przewodów i kształtek z programu CADprofi w dowolnych projektach instalacji, wykorzystujących różne technologie, materiały i metody połączeń (np. instalacje z przewodami blaszanymi, z tworzyw sztucznych itd.).
Podczas tworzenia zestawień możliwe jest wyprowadzenie powierzchni przewodów i złączek. Powierzchnia jest liczona na podstawie normy PN–EN 14239.
W zestawieniach możliwe jest wyprowadzanie wymiarów bądź typów (oznaczeń) kształtek lub przewodów. Typ kształtek jest dostępny tylko w przypadku stosowania elementów wybieranych z baz danych producentów. W innym przypadku typ nie jest określony i w zestawieniach podawane są główne wymiary elementów. Wymiary te są zgodne z oznaczeniami zawartymi na rysunkach z katalogu kształtek 2D. Dla realizacji inwestycji proponujemy do zestawienia elementów wydrukować i załączyć katalog kształtek 2D, znajdujący się w pliku Ksztaltki.pdf. Plik ten jest zapisany w podfolderze File_pl programu CADprofi.
|
Wskazówka Do zestawienia kształtek dołącz wydruk pliku „Ksztaltki.pdf”. |
W module instalacji elektrycznych dostępne są korytka elektryczne, rurki ochronne, drabinki kablowe i inne elementy. Niektóre kształtki przedstawione w katalogu kształtek 2D nie są stosowane w instalacjach elektrycznych i dlatego w module elektrycznym nie są one dostępne.
Przewody elastyczne o przekroju kołowym (FLEX) lub elastyczne rurki ochronne z modułu instalacji elektrycznych są rysowane za pomocą odcinków prostych i kształtek. Kształtki są jednak traktowane jak przewody, dlatego w zestawieniach wszystkie elementy elastyczne są wyprowadzane jako przewody elastyczne o określonej długości.
Aby w zestawieniu uwzględnić długość i ilość poszczególnych odcinków przewodów / kanałów / korytek zestawienie powinno być tworzone z kolumnami Długość i Odcinków. Aby w zestawieniu wyprowadzić tylko łączną długość przewodów / kanałów / korytek o danym przekroju w zestawieniu nie należy uwzględniać kolumn Numer, Długość i Odcinków.

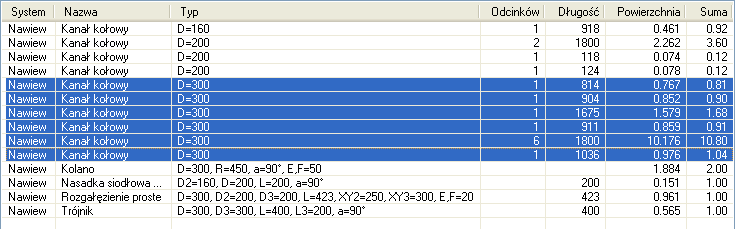

Przykładowe zestawienie elementów instalacji wentylacyjnych:
|
|
|
W kolumnie Długość podana jest długość elementów w mm. Np. odcinki o długości 1800 mm
|
|
|
|
Kolumna Suma zawiera łączną długość przewodów / kanałów / korytek podaną w metrach. Kolumna Suma jest wyprowadzana tylko przy tworzeniu zestawień z zaznaczeniem opcji Podsumowania.
|
Kształtki
|

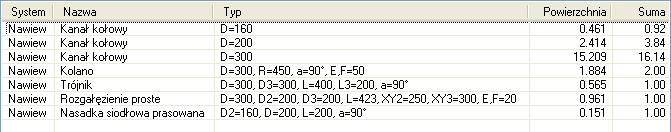

Typ lub wymiary kształtek są wyprowadzane w kolumnie TYP. Wszelkie wymiary są zgodne z oznaczeniami stosowanymi na rysunkach z katalogu kształtek 2D. |
|
W instalacjach wentylacyjnych można uwzględnić kolumnę Powierzchnia zawierającą powierzchnię (w m2) elementów obliczoną wg normy PN–EN 14239. |
|
Dla kształtek kolumna Suma zawiera łączną ilość kształtek danego typu. |
W powyższym przykładzie w zestawieniu znajdują się
dwa kolanka 90º
o średnicy ø300 i promieniu R=450 (1,5D).
