Grzejniki

Polecenie Grzejniki pozwala wstawiać do rysunków różne typy grzejników. Dostępne są widoki do projektowania rzutów oraz rozwinięć instalacji.

W oknie dialogowym wyświetlane są bazy danych z katalogami grzejników. Wymiary grzejników można także określać samodzielnie (tylko dla pierwszego elementu z listy). Pozostałe grzejniki mają określony typ, dlatego ich wymiary nie powinny być zmieniane.

Polecenie daje możliwość stworzenia listy Wstawianych obiektów, dzięki czemu do rysunku można wstawić wiele różnych grzejników równocześnie.

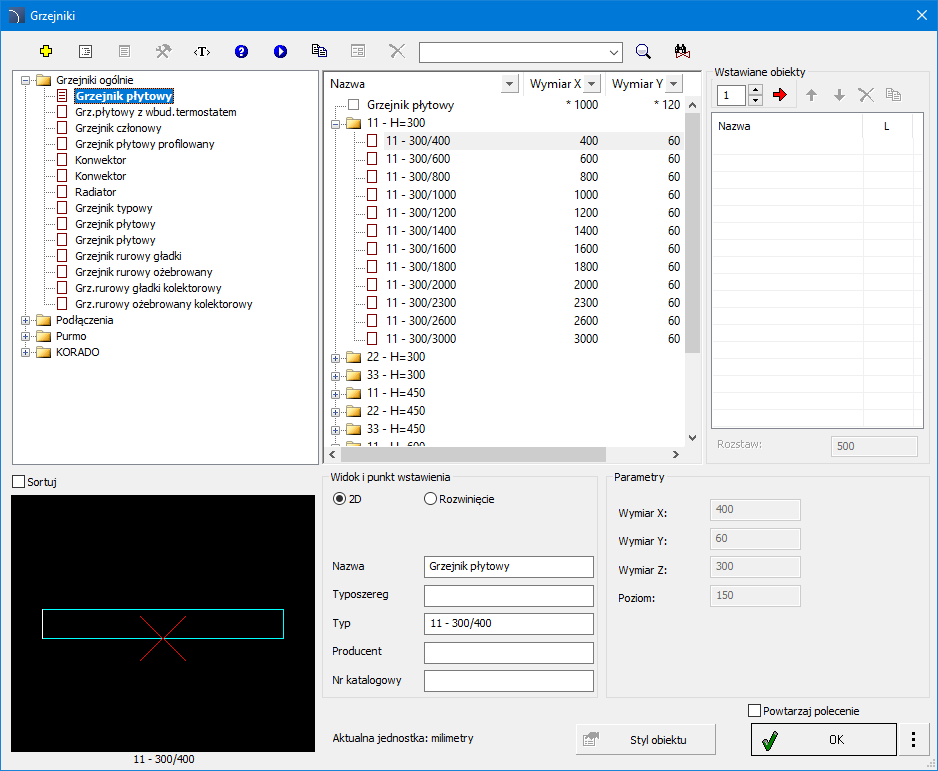

Okno dialogowe „Grzejniki”



Okno dialogowe Grzejniki zawiera wiele opcji opisanych w rozdziale Armatura). Dodatkowe opcje pozwalają na określanie wymiarów obiektów oraz tworzenie listy wstawianych grzejników:

Lista wstawianych obiektów – lista obiektów, które zostaną wstawione do rysunku. Kolejność obiektów może być zmieniona za pomocą przycisków góra , dół .

Przycisk Dodaj do listy  dodaje obiekt do listy wstawianych obiektów.

Rozstaw – określa odległość pomiędzy kolejno wstawianymi obiektami.

Procedury

Wstawianie wielu obiektów (lista wstawianych obiektów)

1.    Uruchom polecenie Grzejniki .

2.    W oknie dialogowym wybierz żądaną kategorię obiektów, po czym zostanie wyświetlony podgląd elementu, a na liście szczegółowej ukaże się wykaz wszystkich dostępnych typów lub wielkości.

3.    (Opcjonalnie) Jeśli lista dostępnych typów posiada podkategorie, kliknij dwukrotnie w daną podkategorię, aby ją rozwinąć i wyświetlić jej zawartość.

4.    (Opcjonalnie) Kliknij prawym przyciskiem myszki na dowolny element i z menu wybierz opcję Rozwiń wszystkie/Zwiń wszystkie.

5.    Wybierz żądany element z listy szczegółowej.

6.    (Opcjonalnie) Zmień Widok dla wybranego elementu.

7.    Aby dodać element do listy wstawianych obiektów, kliknij dwukrotnie w wybrany element lub wciśnij przycisk Dodaj element do Listy .

8.    Kontynuuj zapełnianie listy wykonując kroki od 2 do 7.

9.    (Opcjonalnie) Zaznacz element na liście Wstawianych obiektów i za pomocą przycisków Kopiuj , Usuń  dodaj lub usuń z listy wskazany obiekt.

10.  (Opcjonalnie) Zaznacz element na liście Wstawianych obiektów i przy wykorzystaniu przycisków  zmień kolejność na liście.

11.  Określ rozstaw wstawianych obiektów.

12.  Kliknij przycisk OK, aby wstawić obiekty do rysunku.

13.  Określ punkt wstawienia oraz kąt obrotu wstawianych obiektów.



Określanie wymiarów

1.    Uruchom polecenie Grzejniki .

2.    W oknie dialogowym wybierz żądaną kategorię obiektów, po czym zostanie wyświetlony podgląd elementu, a na liście szczegółowej ukaże się wykaz wszystkich dostępnych typów lub wielkości.

3.    Wybierz obiekt z listy szczegółowej. Aktywowane zostaną pola wymiarów.

4.    Określ wymiary.

5.    Kliknij przycisk OK, aby umożliwić wstawienie elementu do rysunku.

6.    (Opcjonalnie) Kliknij przycisk Dodaj element do Listy , aby umieścić obiekt o podanych wymiarach na liście Wstawianych obiektów.



Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika).
