Ważne informacje o pracy z programem CADprofi

Praca w CADprofi jest zgodna z ogólnymi zasadami pracy w programach CAD. Najważniejszą korzyścią wynikającą z zastosowania programu CADprofi jest to, że program automatyzuje większość czynności związanych z rysowaniem oraz dostarcza obszerną bazę obiektów i rozwiązań gotowych do użycia w tworzonych projektach.

Polecenia CADprofi zostały przygotowane tak, aby możliwa była praca w sposób intuicyjny nawet w przypadku, gdy użytkownik nie zapozna się z niniejszym podręcznikiem. Zachęcamy jednak do przeczytania podręcznika, dzięki czemu możliwe będzie skorzystanie z pełnego potencjału i możliwości programu.

Aby wygodnie pracować w CADprofi, zalecane jest zapoznanie się z najważniejszymi założeniami programu.

Projekty tworzone w CADprofi są zwykłymi rysunkami, które są zapisywane w formacie dwg lub dxf. Rysunki te mogą być edytowane w programach CAD nawet bez wczytania nakładki CADprofi.
Wiele obiektów programu CADprofi to zwykłe bloki, które można rozbić i edytować za pomocą standardowych poleceń programu CAD. Należy jednak pamiętać o tym, że po rozbiciu obiekty stracą niektóre właściwości i w rezultacie na rozbitych obiektach nie będzie można wykonywać poleceń programu CADprofi w tym także zestawień.

Do wszystkich nowych rysunków CADprofi wstawia definicje warstw, stylów tekstów, stylów wymiarowania oraz rodzajów linii zapisanych w pliku szablonowym. Dla odpowiedniego programu CAD plikiem szablonowym jest plik normal.dwg lub normal_ic.dwg, które znajdują się w folderze C:\ProgramData\CADprofi\20XX.x\Block\General.

Poprzez edycję pliku szablonowego użytkownik może zmienić lub rozszerzać standardowe definicje wczytywanych stylów.

Uwaga

„C:\Program FIles\CADprofi” oraz „C:\ProgramData\CADprofi” to domyślne foldery instalacyjne programu CADprofi. Folder główny programu jest inny w przypadku instalacji programu w czytaj więcej innej, wybranej przez użytkownika ścieżce lokalizacji

Wszystkie projekty należy wykonywać w przestrzeni modelu w skali 1:1 w wybranej jednostce projektowania (mm, cm, m, cale).

Docelową skalę rysunków należy określić dopiero podczas drukowania lub podczas komponowania arkuszy (w przestrzeni papieru).

W niektórych poleceniach niezbędne jest podanie skali. Skala ta jest wykorzystywana tylko do określenia poprawnej wielkości tekstów dla wydruków w określonej skali.

W CADprofi można projektować w różnych jednostkach (mm, cm, m, cale). Aby dopasować gęstość wzorów linii, np. gęstość linii przerywanej, CADprofi automatycznie zmienia globalny współczynnik gęstości linii.

Domyślna skala gęstości linii wynosi 100 przy projektowaniu w mm, 10 w cm oraz 0.1 w m. Domyślna skala rodzaju linii jest odpowiednia dla projektów budowlanych oraz projektów instalacji. W przypadku projektów mechanicznych najczęściej istnieje potrzeba zmiany skali rodzaju linii. Służy do tego polecenie Rlskala (ang. _Ltscale).

W nastawach CADprofi można wyłączyć automatyczne zarządzanie warstwami. Nie jest to jednak zalecane, gdyż niektóre właściwości obiektów zależą od warstw. Dla przykładu, przy tworzeniu zestawień możliwy jest automatyczny wybór obiektów z określonego modułu (np. wybór wszystkich symboli instalacji elektrycznych). Jeśli automatyczne zarządzanie warstwami zostanie wyłączone, nie będzie możliwe rozpoznanie symboli z danego modułu.

Do CADprofi dołączone są style wydruku, określające optymalne grubości linii na wydruku. Style te są dopasowane do automatycznej struktury warstw.

Wiele obiektów programu CADprofi zawiera obiekty przykrywające (_Wipeout). Obiekty te przykrywają elementy leżące pod spodem. Do określania kolejności wyświetlania należy stosować polecenie programu CAD: Porządek wyświetlania (_Draworder).

Aby poprawnie wydrukować rysunki zawierające „przykrycia”, w niektórych programach CAD należy odpowiednio ustawić opcje drukowania lub nadać określony kolor warstwie CP_WIPEOUT.

Standardowo przykrycia są wyświetlane bez ramek. Czasami jednak niezbędne jest wyświetlenie ramek (np. w celu usunięcia lub edycji przykryć). Aby włączyć ramki można wykorzystać odpowiednią opcję w poleceniu _Wipeout.

Większość poleceń programu CADprofi można wykorzystywać w lokalnych układach współrzędnych (Luw). Niektóre polecenia wymagają jednak włączenia globalnego układu współrzędnych (Guw), który jest domyślnym układem w programach CAD.

Niektóre polecenia w CADprofi blokują wyświetlanie standardowych okien dialogowych programów CAD. Po normalnym zakończeniu takich poleceń CADprofi przywraca wyświetlanie okien dialogowych.

Czasami zdarza się, że użytkownik przerwie działanie polecenia CADprofi, np. przez wciśnięcie przycisku Esc. W takich przypadkach CADprofi może nie przywrócić wyświetlania okien dialogowych.

Aby przywrócić wyświetlanie standardowych okien dialogowych należy ustawić zmienne Filedia i Cmddia na 1. W tym celu należy w linii poleceń wpisać nazwę zmiennej oraz przypisać jej wartość 1.

Okna dialogowe mogą być także przywrócone za pomocą polecenia CADprofi Opcje.

W programach CAD możliwa jest adaptacja menu oraz pasków narzędzi. Za pomocą programu CADprofi Konfiguracja nakładka może być „dołączana” i „odłączana” od programu CAD. Podczas dołączania nakładki wczytywane jest standardowe menu i paski narzędzi CADprofi. Przy tym wszelkie zmiany dokonane w paskach narzędzi i menu zostaną nadpisane. Dotyczy to także palet narzędzi i ewentualnych wstążek programu CADprofi.

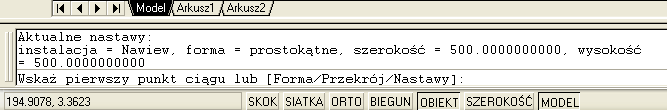

W niektórych programach CAD, np. nowszych wersjach AutoCAD® istnieje możliwość wyłączenia linii poleceń. W linii poleceń programy CAD oraz nakładka CADprofi wyświetlają ważne informacje. Z tego względu zaleca się włączenie linii poleceń z przynajmniej dwoma widocznymi wierszami.

W AutoCAD® 2006 i nowszych można włączyć dynamiczną linię poleceń. Dynamiczna linia wyświetla tylko jeden wiersz, a ponadto może spowalniać działanie nakładki (np. przy jednoczesnej edycji wielu obiektów). Z tego względu wiele poleceń CADprofi wyłącza dynamiczną linię poleceń.

Szczególnie niekorzystne jest wyłączenie zarówno klasycznej, jak i dynamicznej linii poleceń. W takim przypadku użytkownik w ogóle nie będzie informowany o stanie wykonywania aktualnych poleceń.

W CADprofi możliwe jest rozszerzanie bibliotek symboli i obiektów. Po zainstalowaniu programu możliwe jest także doinstalowanie nowych bibliotek producentów, np. takich, które zostały opracowane już po zakupie programu CADprofi. Biblioteki użytkownika oraz biblioteki producentów są zapisywane w folderze Producers. Folder ten znajduje się w jednym z głównych folderów programu (np. C:\ProgramData\CADprofi – czytaj więcej). Aby zachować wszelkie zmiany dokonane w bibliotekach producentów i we własnych bibliotekach symboli i obiektów, należy archiwizować wszystkie lub tylko wybrane biblioteki z folderu Producers.

Po ewentualnym przeinstalowaniu programu CADprofi lub przy przeniesieniu go na inny komputer można przenieść zawartość folderu Producers do nowej instalacji. Możliwe jest także kopiowanie bibliotek w ramach jednego zespołu projektantów (np. w jednej firmie).

W CADprofi standardowe bazy danych zostały oddzielone od baz danych użytkownika. Dzięki temu możliwa jest aktualizacja programu bez utraty danych zapisanych przez użytkownika.

Wszelkie dane użytkownika są zapisywane w folderze UserData. Folder ten znajduje się w jednym z głównych folderów programu (np. C:\ProgramData\CADprofi). Aby zachować wszystkie zmiany w bazach danych użytkownika należy zarchiwizować cały folder UserData. Po ewentualnym przeinstalowaniu programu CADprofi lub przy przeniesieniu go na inny komputer można skopiować zawartość folderu UserData do nowej instalacji. Możliwe jest także kopiowanie danych UserData w ramach jednego zespołu projektantów (np. w jednej firmie).

W CADprofi użytkownik może definiować różne parametry lub rozszerzać standardowe bazy danych. Możliwe jest np. określanie dodatkowych rodzajów instalacji, dodatkowych rodzajów przewodów, definiowanie dodatkowych parametrów dla obiektów (np. cena, waluta, kolor itd.). Dane te są zapisywane w folderze UserData.
