Główne przeznaczenie polecenia CADprofi – Rozbij to możliwość dowolnej edycji rysunków bez utraty informacji o użytych elementach (po rozbiciu w dalszym ciągu można tworzyć zestawienia). Polecenie rozbija wskazane bloki CADprofi w taki sposób, że pozostawia wszystkie elementy na odpowiednich warstwach oraz zamienia widoczne atrybuty na tekst, a w efekcie cały projekt po rozbiciu wygląda identycznie jak przed rozbiciem.

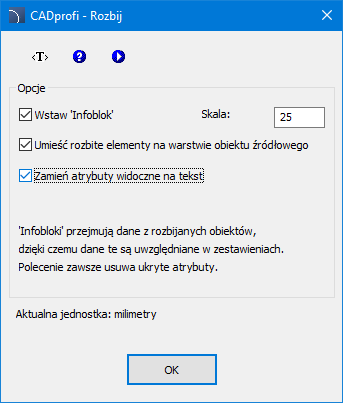

Okno dialogowe CADprofi - rozbij
Wstaw ‘Infoblok’ – domyślna opcja tworząca specjalny blok, do którego zostaną przypisane wszystkie dane z rozbijanego elementu. Blok ten umieszczony zostanie na warstwie niewidocznej na wydrukach. Taka operacja umożliwi, np. uwzględnienie elementu w zestawieniach.
Skala – wartość skali dla ‘infobloku’.
Umieść rozbite elementy na warstwie obiektu źródłowego –opcja powoduje umieszczenie rozbijanych elementów na warstwie zgodnej z rozbijanym blokiem, a nie na warstwie 0.
Zamień widoczne atrybuty na tekst – opcja pozwalająca na zastąpienie widocznych atrybutów tekstem o tym samym stylu, warstwie oraz kolorze.
Uwaga
Polecenie CADprofi - Rozbij zostanie uruchomione, jeśli podczas wybrania polecenia Rozbij zaznaczone są bloki (symbole lub obiekty) pochodzące z programu CADprofi.
Inteligentne uruchamianie CADprofi – Rozbij działa w wybranych programach CAD.
Rozbicie bloków bez opcji Wstaw ‘Infoblok’ spowoduje całkowitą utratę informacji o obiektach.
|
Wskazówka Inteligentne rozbijanie bloków można aktywować w poleceniu CADprofi - Opcje |
Przykładem zastosowania tego polecenia jest sytuacja, w której na przecięciu dwóch rurociągów powstaje konieczność pokazania, który z nich znajduje się powyżej. W takim przypadku po rozbiciu rurociągu możemy „wyciąć” niepotrzebne fragmenty rury.
|
|
|
|
|
Przed rozbiciem |
Po rozbiciu |
Po edycji poleceniem Utnij (_TRIM) |
Innym przykładem zastosowania jest możliwość wyczyszczenia wszystkich bloków z rysunku. Pozwoli to zmniejszyć jego rozmiar oraz zapewni większą ochronę tworzonego projektu.
Wskazówka
W poleceniach zawierających symbole oznaczeń odnaleźć można Infobloki. Zawierają one zestaw najbardziej potrzebnych atrybutów, które można dowolnie wypełnić. Dzięki infoblokom użytkownik może wstawić do rysunku specjalny blok, którego atrybuty będą uwzględniane w zestawieniach, ale sam blok będzie niewidoczny na wydrukach.
CADprofi – rozbij oraz
zastosowanie infobloków
