Polecenie Symbole ewakuacyjne, ppoż., bhp i inne pozwala na wstawianie do rysunków różnorodnych oznaczeń stosowanych na planach ewakuacyjnych, planach ppoż. i innych. Polecenie zawiera także symbole informacji publicznej i inne.

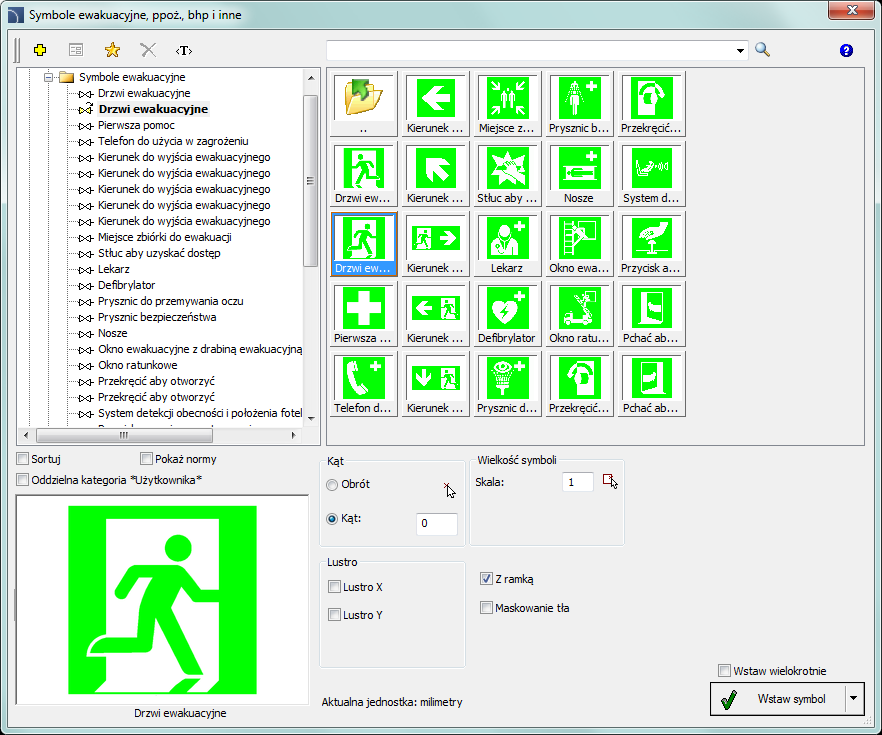

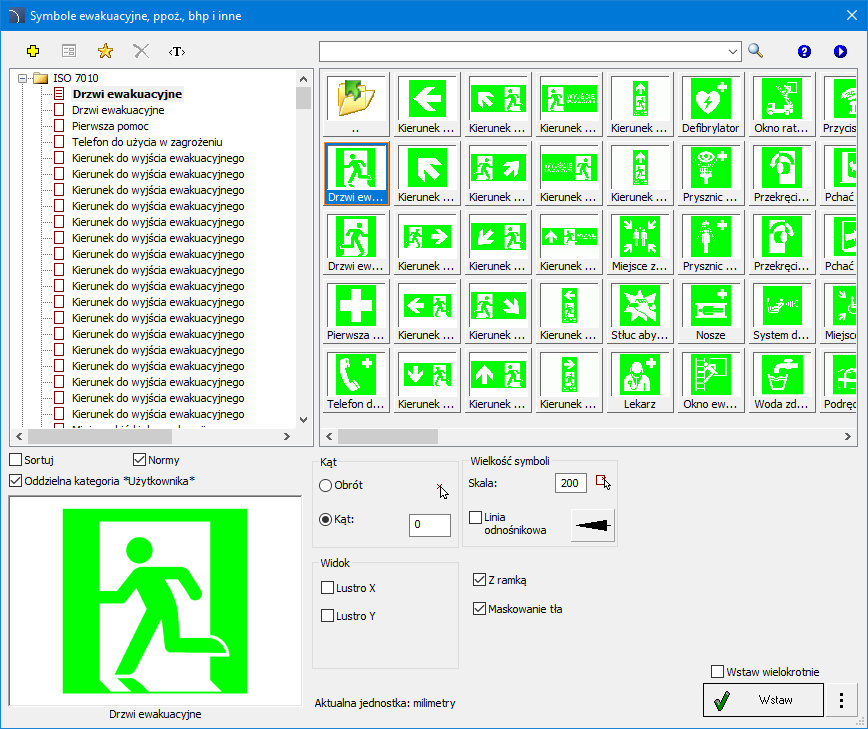

Okno dialogowe „Symbole ewakuacyjne, ppoż., bhp i inne”
Opcje okna dialogowego zostały opisane we wcześniejszych rozdziałach (patrz str. 134).
Dodatkowe opcje zawarte w poleceniu:
Z ramką – włącza/wyłącza rysowanie ramki wokół wstawianego symbolu. Ramka może być przydatna, np. w razie potrzeby zakreskowania powierzchni, w której umieszczony jest symbol. Dzięki ramce unika się zlewania kreskowania z symbolem.
|
Uwaga Wiele symboli „ewakuacyjnych” zawiera drobne szczegóły. W celu uwydatnienia tych szczegółów symbole te zawierają obrys szczegółów umieszczony na warstwie CPCOLOR_255. Podczas wydruków należy odpowiednio dostosować szerokość i kolor drukowania tej warstwy. Ewentualnie można wyłączyć tę warstwę, dzięki czemu nie zostanie wydrukowana. |
Symbole ewakuacyjne
