Polecenie Drogi ewakuacyjne i inne pozwala na rysowanie oraz edycję tras ewakuacyjnych, tras ppoż. oraz innych (np. tras zwiedzania w muzeum, galerii itp.). Na końcach rysowanych tras mogą zostać wstawione strzałki, określające kierunek.

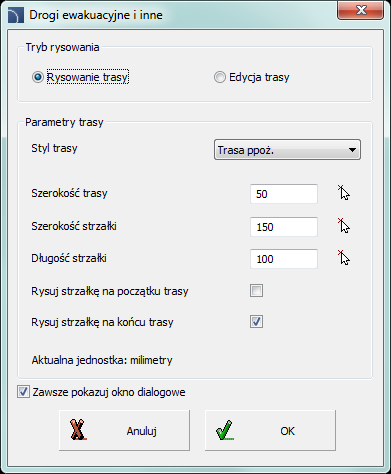

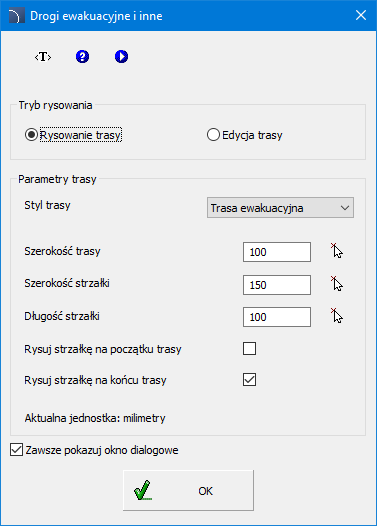

Okno dialogowe „Drogi ewakuacyjne i inne”
Okno dialogowe zawiera:
Tryb rysowania – wybór trybu rysowania lub edycji tras.
Styl trasy – wybór rodzaju dla trasy. Każdy rodzaj trasy tworzony jest na oddzielnej warstwie.
Opcje trasy – możliwość określenia szerokości trasy i wymiarów strzałek.
Rysuj strzałkę na początku / końcu trasy – włącza/wyłącza rysowanie strzałek w punkcie początkowym / końcowym trasy.
Zawsze pokazuj okno dialogowe – włącza/wyłącza wyświetlenie okna dialogowego po uruchomieniu polecenia Drogi ewakuacyjne i inne. Jeśli okno nie jest pokazywane, to rysowana jest trasa według poprzednich ustawień. Aby włączyć okno dialogowe należy w linii poleceń wybrać opcję Nastawy (klawisz „N”).
Procedury
1. Uruchom
polecenie Drogi ewakuacyjne i inne
.
2. W oknie dialogowym wybierz tryb Rysowanie trasy.
3. Wybierz Styl trasy, np. „Trasa ewakuacyjna”.
4. (Opcjonalnie) Określ ustawienia szerokości/wysokości strzałki.
5. (Opcjonalnie) Włącz/wyłącz opcje Rysuj strzałkę na początku / końcu trasy.
6. Wciśnij przycisk OK, aby zamknąć okno dialogowe i rozpocząć rysowanie trasy.
7. Określ kolejne punkty dla trasy. Zakończ rysowanie klawiszem Enter lub prawym przyciskiem myszki.
1. Uruchom
polecenie Drogi ewakuacyjne i inne .
2. W oknie dialogowym wybierz tryb Edycja trasy.
3. Wybierz Styl trasy, np. „Trasa ewakuacyjna”.
4. (Opcjonalnie) Określ ustawienia szerokości/wysokości strzałki.
5. (Opcjonalnie) Włącz/wyłącz opcje Rysuj strzałkę na początku / końcu trasy.
6. Po wciśnięciu przycisku OK wybierz trasę, dla której chcesz zastosować nowe ustawienia. Wskazana trasa zostanie zmieniona.

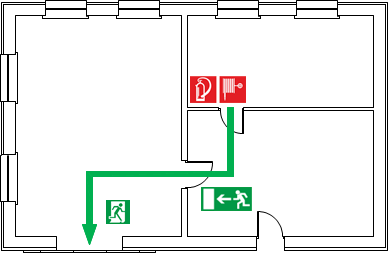

Przykład trasy ewakuacyjnej oraz symboli ewakuacyjnych i ppoż.
CADprofi® HVAC & Piping
Trasy ewakuacyjne
