Oznaczenia poziomu – automatyczne

Polecenie Oznaczenia poziomu – automatyczne pozwala na wstawienie kot wysokościowych z automatycznym wypełnieniem wartości rzędnych dla wskazanych punktów.

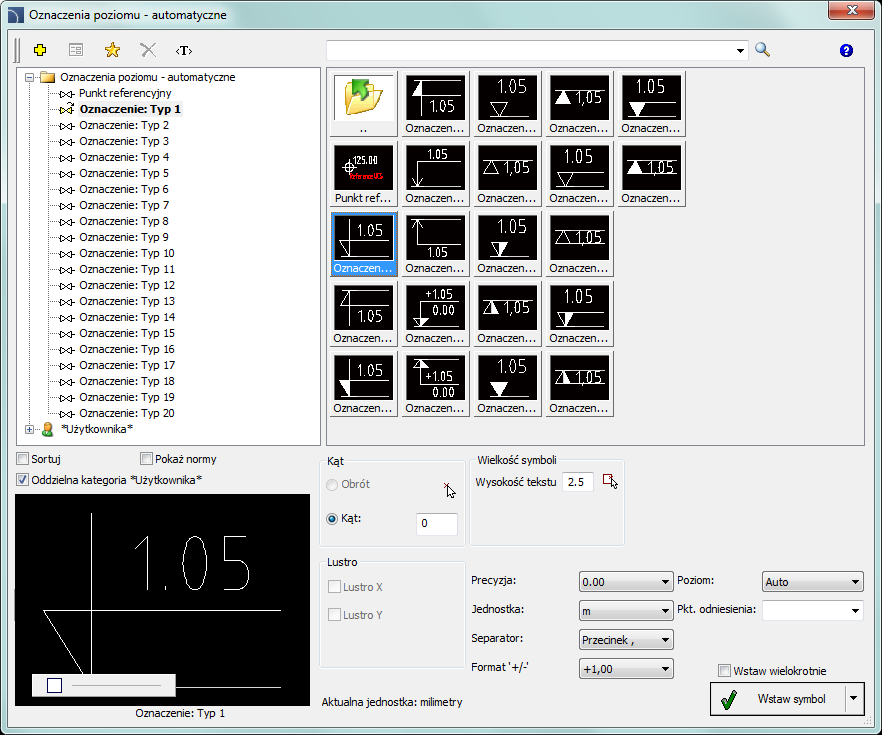

Okno dialogowe „Oznaczenia poziomu – automatyczne”



Opcje okna dialogowego zostały opisane we wcześniejszych rozdziałach (patrz str. 134). Dodatkowe opcje zawarte w poleceniu:

Wysokość tekstu – określa wysokość tekstu we wstawianych oznaczeniach lub ich skalę. Istnieje możliwość wpisania wartości lub wskazania na rysunku (przycisk ).

Precyzja –           określa liczbę miejsc dziesiętnych dla wartości rzędnej we wstawianym symbolu.

Jednostka – określa jednostkę, na jaką zostanie zamieniona wartość rzędnej we wstawianym symbolu. CADprofi określa faktyczną rzędną zgodnie z aktualnymi jednostkami rysunku ustawionymi w poleceniu CADprofi – Opcje. Opcja Jednostka dla symbolu pozwala na przeliczenie faktycznej wysokości na jedną z dostępnych jednostek.

Separator – określa separator miejsc dziesiętnych dla rzędnej wstawianego symbolu.

Format ‘+/–‘ – określa czy dodatnie wartości rzędnych poprzedzone są znakiem „+”.

Poziom – określa punkt odniesienia dla obliczenia rzędnej wstawianego symbolu. Dostępne są następujące sposoby wyznaczenia rzędnych:

    Auto – obliczenie rzędnej względem wstawionego wcześniej punktu referencyjnego.

    Auto GUW – obliczenie rzędnej od punktu 0,0 Globalnego Układu Współrzędnych.

    Auto LUW – obliczenie rzędnej od punktu 0,0 Lokalnego Układu Współrzędnych.

Punkt odniesienia – dodatkowy tekst informujący, np. o wyznaczeniu wysokości nad poziomem morza lub względem posadowienia parteru.



Procedury

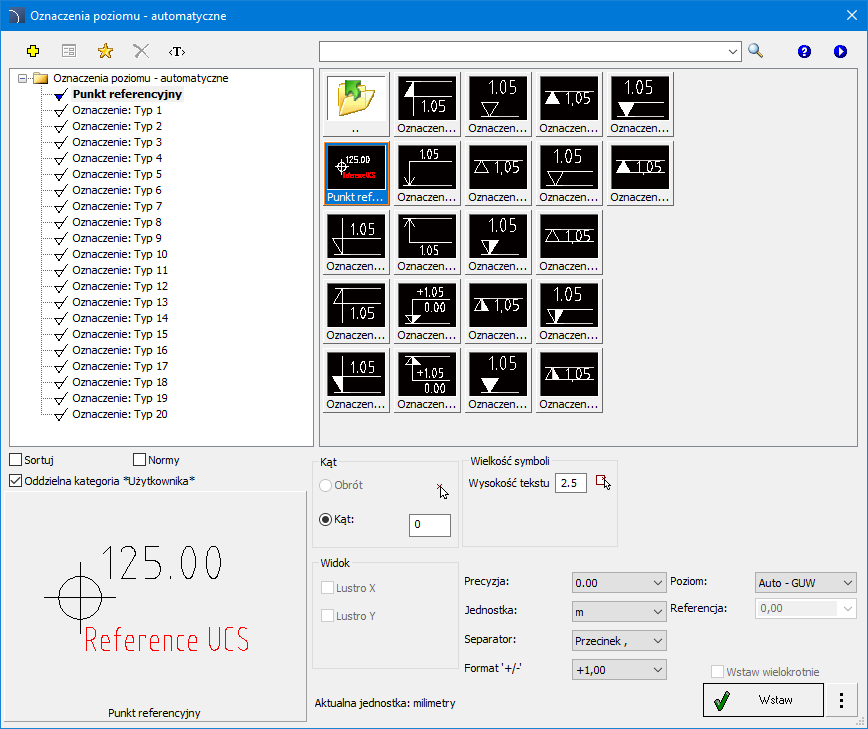

Wstawianie punktu referencyjnego

1.    Uruchom polecenie Oznaczenia poziomu – automatyczne .

2.    W oknie dialogowym wybierz pozycję Punkt referencyjny.

3.    (Opcjonalnie) Określ wysokość tekstu symbolu.

4.    (Opcjonalnie) Określ opcje: Precyzja, Jednostka, Separator oraz Format ‘+/–‘.

5.    Wybierz układ współrzędnych, który określi Poziom dla punktu lub wpisz ręcznie dowolną wartość. Punkt referencyjny jest punktem odniesienia dla innych kot wysokościowych, dlatego zwykle Poziom tego punktu określa się na „0”.

6.    Kliknij przycisk Wstaw symbol, aby umieścić symbol w rysunku.

Uwaga

W rysunku znajdować się może tylko jeden punkt referencyjny, próba wstawienia kolejnego spowoduje wyświetlenie stosownego komunikatu i umożliwi zamianę istniejącego punktu referencyjnego.



Wstawianie automatycznego oznaczenia poziomu

1.    Uruchom polecenie Oznaczenia poziomu  - automatyczne .

2.    W oknie dialogowym wybierz żądany symbol oznaczenia poziomu.

3.    (Opcjonalnie) Określ wysokość tekstu symbolu.

4.    (Opcjonalnie) Określ opcje: Precyzja, Jednostka, Separator oraz Format ‘+/–‘.

5.    Określ Poziom, od którego zostanie obliczony poziom. Jeśli poziom ma być liczony od punktu referencyjnego wybierz opcję Auto.

6.    (Opcjonalnie) Zdefiniuj lub wybierz Pkt. odniesienia dla danego punktu.

7.    Wciśnij przycisk Wstaw symbol, aby umieścić wybrany element w rysunku.







Symbole i oznaczenia





Sposoby wyznaczenia poziomu: Punkt referencyjny, GUW i LUW
