Definiowanie pomieszczeń

W programie CADprofi możliwe jest definiowanie oraz oznaczanie pomieszczeń lub innych powierzchni użytkowych. Program może automatycznie odnajdować obwiednie pomieszczeń oraz obliczyć ich powierzchnię. Możliwe jest także ręczne określanie pomieszczeń lub przejmowanie „obcych” obwiedni (zamkniętych polilinii), co jest przydatne przy pracy na rysunkach architektonicznych wykonanych poza programem CADprofi.
Program pozwala także tworzyć zestawienia pomieszczeń, dlatego podczas definiowania pomieszczeń należy określić ich nazwę, numer oraz dodatkowe dane.

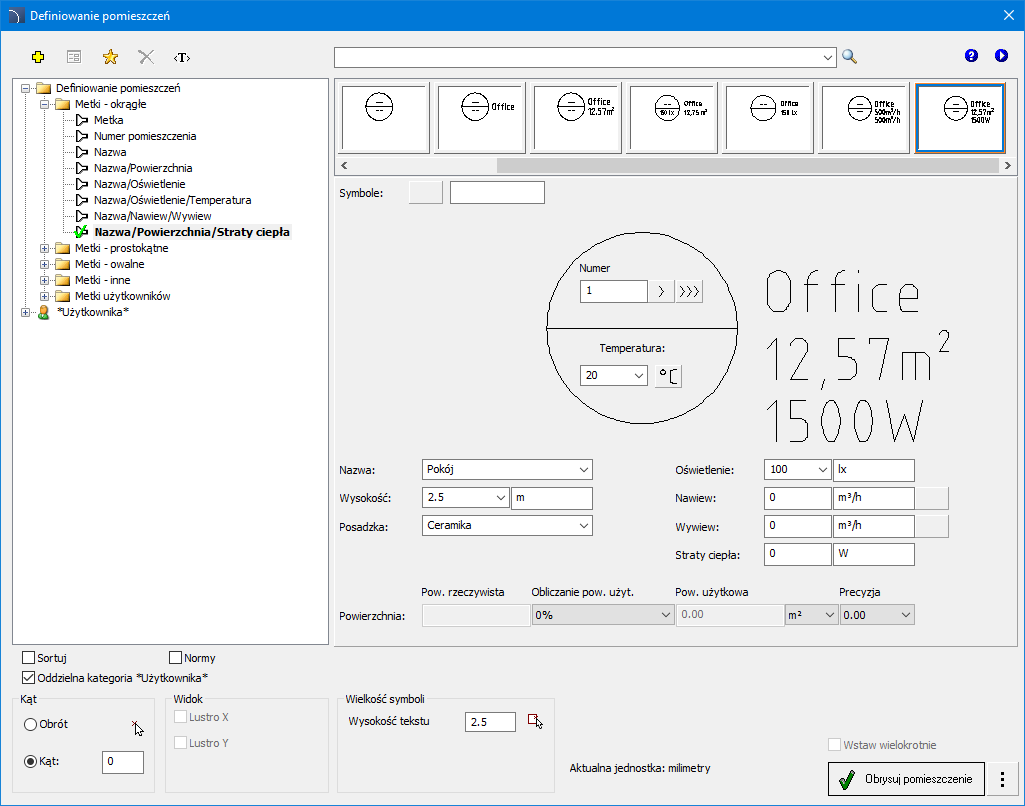

Okno dialogowe „Definiowanie pomieszczeń”

Opcje okna dialogowego zostały opisane we wcześniejszych rozdziałach (patrz str. 134).
Okno dialogowe służące do definiowania pomieszczeń dodatkowo zawiera:

Numer – numer definiowanego pomieszczenia. Pole jest automatycznie wypełniane pierwszym wolnym numerem. Dzięki dostępnym przyciskom można wybrać pomiędzy pierwszym wolnym numerem , a kolejnym numerem . Pole to można również wypełnić dowolną wartością.

Informacje definiowanego pomieszczenia – zbiór informacji dotyczących definiowanego pomieszczenia. Dane te zostaną zapisane jako wartości atrybutów wybranej metki pomieszczenia. Przycisk Przeglądaj  pozwala wybrać typowe dane dla pomieszczeń posiadających określone przeznaczenie.

Powierzchnia rzeczywista – pole wyświetlające informację o faktycznym polu powierzchni pomieszczenia.

Obliczanie powierzchni użytkowej:

Program automatycznie oblicza powierzchnię definiowanego pomieszczenia. Zazwyczaj projekty budowlane nie uwzględniają grubości tynków ścian. Z tego względu przy obliczeniach powierzchni użytkowej program może uwzględnić ewentualne potrącenia „na tynk”.

Możliwe jest także ręczne określenie powierzchni użytkowej (np. w przypadku konieczności odjęcia powierzchni pod niskimi skosami stropów na poddaszach). Przy obliczeniach powierzchni jest bardzo ważne, aby aktualna jednostka projektowania programu CADprofi była taka sama, jak jednostka wykonania rysunku. Docelowy format powierzchni można określić za pomocą opcji Precyzja i Jednostka powierzchni.

Sposób definiowania pomieszczeń:

Po określeniu parametrów pomieszczeń należy zdefiniować je na rysunku. Przycisk do tego służący ma listę rozwijalną, pozwalającą na wybór sposobu określania obwiedni:

•    Definiuj pomieszczenie (automatycznie) – automatyczne wyszukanie zamkniętego obszaru, w którym zdefiniowane zostanie pomieszczenie. Sposób ten jest wykorzystywany w przypadku, gdy ściany były narysowane za pomocą poleceń programu CADprofi i nie były przerywane, np. przy wstawianiu drzwi i okien (w programie CADprofi nie ma potrzeby przerywania ścian, jeśli okna i drzwi są wstawiane z obiektami przykrywającymi, tj. z Wipeout).
Automatyczne wyszukiwanie obwiedni pomieszczeń można także wykorzystać jeśli ściany ograniczające pomieszczenia były narysowane bez stosowania poleceń programu CADprofi, ale leżą na warstwach zaczynających się na: „2DA_WAL_”.

•    Wskaż obwiednię – opcja pozwala wskazać istniejącą obwiednię (zamkniętą polilinię), która zostanie do programu CADprofi przejęta jako pomieszczenie. Opcja ta jest często stosowana przy pracy na „obcych” rysunkach budowlanych, w których narysowane są już obwiednie ograniczające pomieszczenia.
Uwaga: w programach CAD polilinia jest zamknięta jeśli jej rysowanie było zakończone opcją Zamknij. Status ten można sprawdzić w oknie właściwości CAD.

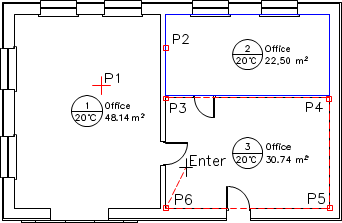

•    Obrysuj pomieszczenie – możliwość określenia obwiedni pomieszczenia poprzez jej ręczne obrysowanie. Należy kolejno wskazać wszystkie narożniki pomieszczenia. Aby zakończyć wskazywanie narożników należy wcisnąć Enter lub prawy klawisz myszki.

•    Linia podziału pomieszczeń – rysowanie linii podziału pomieszczeń. Linie podziału umieszczane są na warstwie, która domyślnie jest wyłączona z wydruku.
Linia ta pozwala na wprowadzenie logicznego podziału w pomieszczeniu bez konieczności rysowania dodatkowych ścian.

Procedury

Definiowanie pomieszczeń

Po dokonaniu zmian w rysunku program automatycznie aktualizuje obliczenia powierzchni (aby powierzchnia nie była aktualizowana należy wybrać ręczne określenie powierzchni).

Podczas aktualizacji usuwane są obwiednie pomieszczeń, dla których usunięto metkę.

Aktualizacja danych następuje przy każdym uruchomieniu polecenia Definiowanie pomieszczeń.
