Polecenie Symbole topograficzne
pozwala na wstawienie do rysunku różnych symboli,
w tym: strzałek, symboli
kierunku świata, nachylenia terenu i innych.

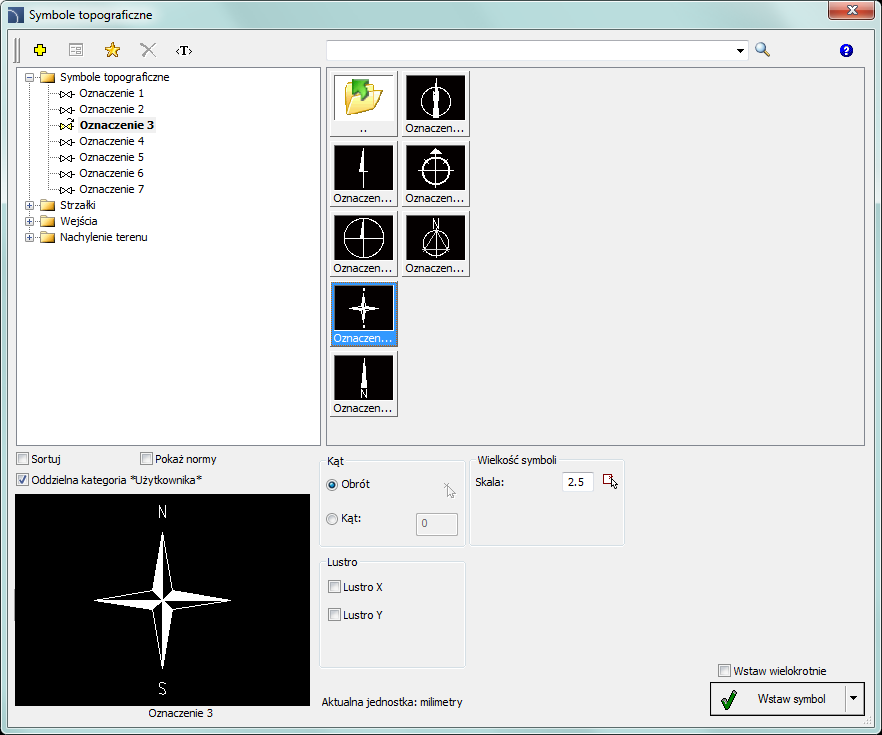

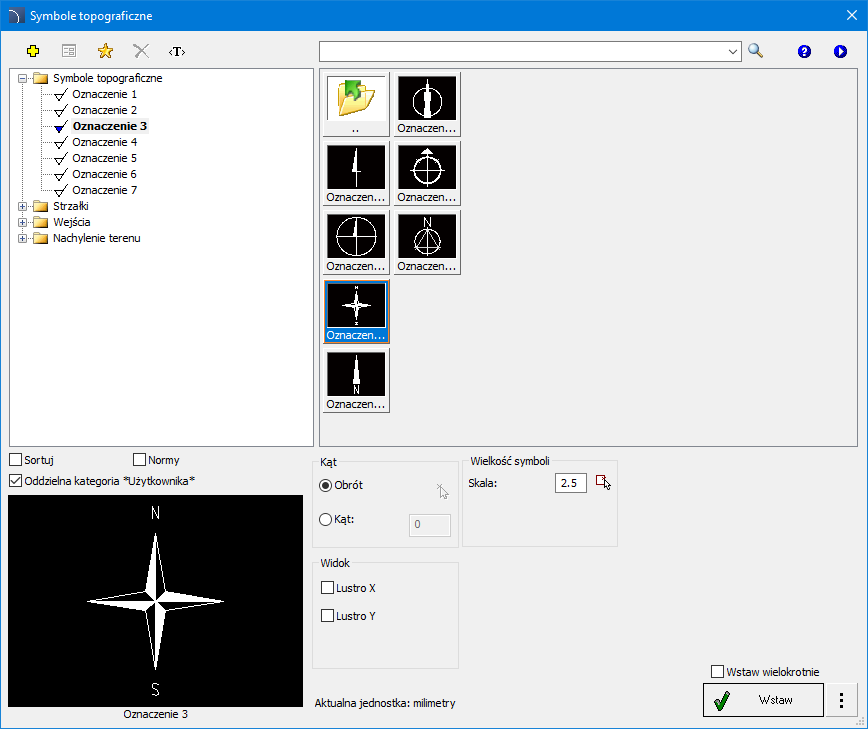

Okno dialogowe „Symbole topograficzne”
Opcje okna dialogowego zostały opisane we wcześniejszych rozdziałach (patrz str. 134).
Procedury
1. Uruchom
polecenie Symbole topograficzne .
2. W oknie dialogowym wybierz żądany symbol.
3. (Opcjonalnie)
Określ Kąt obrotu symbolu. Możesz wpisać wartość
lub wcisnąć przycisk , aby wskazać na
rysunku dwa punkty definiujące kąt obrotu.
4. (Opcjonalnie) Zaznacz opcję Obrót, aby określić kąt obrotu podczas wstawiania bloku do rysunku.
5. (Opcjonalnie)
Określ wielkość symbolu wpisując wartość skali lub
wciśnij przycisk , aby przejąć skalę od
innego symbolu znajdującego się w rysunku.
6. (Opcjonalnie) Dla niektórych symboli możesz określać dodatkowe parametry, np. dla symboli nachylenia określ wartość nachylenia w procentach lub w stopniach.
7. Wciśnij przycisk Wstaw symbol, aby wstawić wybrany element do rysunku.
