Dzielenie elementów ogólnych

Polecenie Dzielenie elementów ogólnych umożliwia dzielenie przewodów 2D na odcinki. Na początkowym etapie projektowania najwygodniej rysować instalację bez zwracania szczególnej uwagi na długości odcinków jednostkowych. W końcowej fazie tworzenia projektu możliwy jest podział długich przewodów na odcinki jednostkowe, które będą zamawiane przy realizacji inwestycji. Możliwy jest szybki podział wszystkich kanałów na odcinki żądanej długości lub dynamiczny podział pojedynczych przewodów.

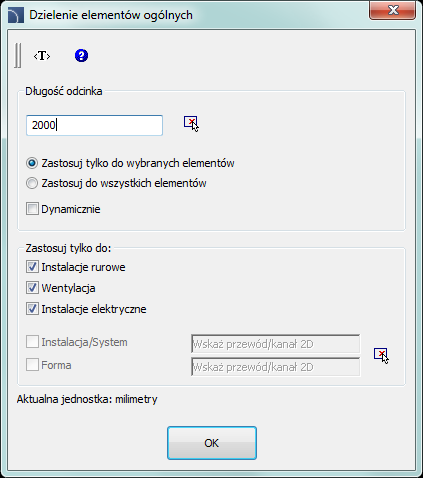

Okno dialogowe „Dzielenie elementów ogólnych”

Okno dialogowe zawiera:

Długość odcinka – określa długość jednostkową odcinków, na jakie zostaną podzielone wybrane przewody. Istnieje możliwość określenia długości (wskazanie dwóch punktów) na rysunku po kliknięciu ikony Wskaż na rysunku .

Zastosuj tylko do wybranych obiektów – przeprowadzenie podziału na odcinki tylko dla przewodów wskazanych na rysunku.

Zastosuj do wszystkich elementów – przeprowadzenie podziału na odcinki dla wszystkich przewodów z wybranych typów instalacji.

Dynamicznie – włącza/wyłącza tryb dynamicznego podziału. Tryb dynamiczny pozwala na podział wskazanego przewodu na odcinki o różnej długości. Długości kolejnych odcinków mogą być określane poprzez wpisanie wartości w linii poleceń lub wskazanie punktów.

Zastosuj tylko do – wybór rodzaju/rodzajów instalacji, na których zostanie wykonany podział przewodów. Opcje te działają zarówno z funkcją Zastosuj tylko do wybranych obiektów, dając możliwość wyboru na rysunku przewodów tylko z zaznaczonego rodzaju instalacji oraz z funkcją Zastosuj do wszystkich elementów, wybierając do podziału wszystkie przewody z danej instalacji.

Wskazówka

Wykorzystanie funkcji „Zastosuj tylko do wybranych” daje możliwość wyboru również za pomocą okna. Jeśli w zaznaczonym oknie znajdzie się przewód należący do instalacji, która nie została uwzględniona w oknie dialogowym, to taki element zostanie pominięty.

Instalacja/system – opcja pozwalająca na wybór określonego systemu, którego przewody zostaną podzielone, np. tylko Zasilanie, Powrót itp. Opcja ta działa zarówno z funkcją Zastosuj tylko do wybranych obiektów, dając możliwość wyboru na rysunku przewodów tylko z danego systemu instalacji oraz z funkcją Zastosuj do wszystkich elementów, wybierając do podziału wszystkie przewody znajdujące się w wybranym systemie. Rodzaj instalacji należy wybrać przyciskiem Wskaż .

Forma – opcja pozwalająca na określenie formy przewodów, na których zostanie przeprowadzony podział, np. kołowe, prostokątne itd. W celu określenia danych dla opcji kliknij przycisk Wskaż przewód/kanał 2D , a następnie wybierz przewód, z którego dane chcesz pobrać.



Procedury

Dynamiczny podział przewodów

1.    Uruchom polecenie Dzielenie elementów ogólnych .

2.    W oknie dialogowym Podziel przewody zaznacz opcję Dynamicznie, a następnie kliknij przycisk OK. Po zamknięciu okna dialogowego wybierz przewód (P1).

3.    Aplikacja automatycznie wyznaczy najbliższy punkt końcowy, od którego możesz rozpocząć podział na odcinki.

4.    W linii poleceń wpisz wartość długości nowego odcinka. Wartość ta zostanie odmierzona od punku początkowego dzieląc przewód.

5.    (Opcjonalnie) Wskaż punkt leżący na przewodzie (P2), aby określić długość nowego odcinka.

6.    (Opcjonalnie) Powtórz krok 4 lub 5, aby kontynuować proces dzielenia przewodu.

7.    Kliknij prawym przyciskiem myszy lub wciśnij Enter, aby zakończyć polecenie.



Dynamiczne dzielenie przewodu



Procedury

Podział wielu przewodów na odcinki

1.    Uruchom polecenie Dzielenie elementów ogólnych .

2.    W oknie dialogowym Podziel przewody wyłącz opcję Dynamicznie.

3.    Określ długość odcinków, na jakie mają być podzielone przewody lub kanały.

4.    Wybierz opcję Zastosuj do wybranych lub wszystkich elementów.

5.    Wybierz rodzaj/rodzaje instalacji lub za pomocą przycisku  wskaż żądany element, by określić system i formę dzielonych przewodów lub kanałów.

6.    Po kliknięciu przycisku OK okno dialogowe zostanie zamknięte.

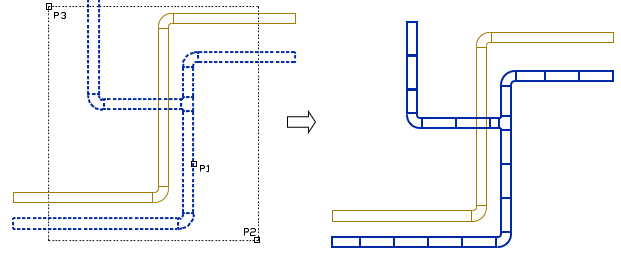

7.    Jeśli włączona była opcja Zastosuj do wybranych elementów, program pozwoli wybrać elementy do podziału (P2, P3).

8.    Kliknij prawym przyciskiem myszy lub wciśnij Enter, aby zakończyć polecenie.



Podział na odcinki jednego systemu (przewody z drugiego systemu nie zostały podzielone)

Uwaga

Opcja dzielenia wszystkich przewodów może także działać na przewodach, które nie są widoczne na ekranie. Przy bardzo dużej ilości operacja może być długotrwała, dlatego w linii poleceń wyświetlany jest status wykonania polecenia.
