Projektowanie instalacji odgromowych

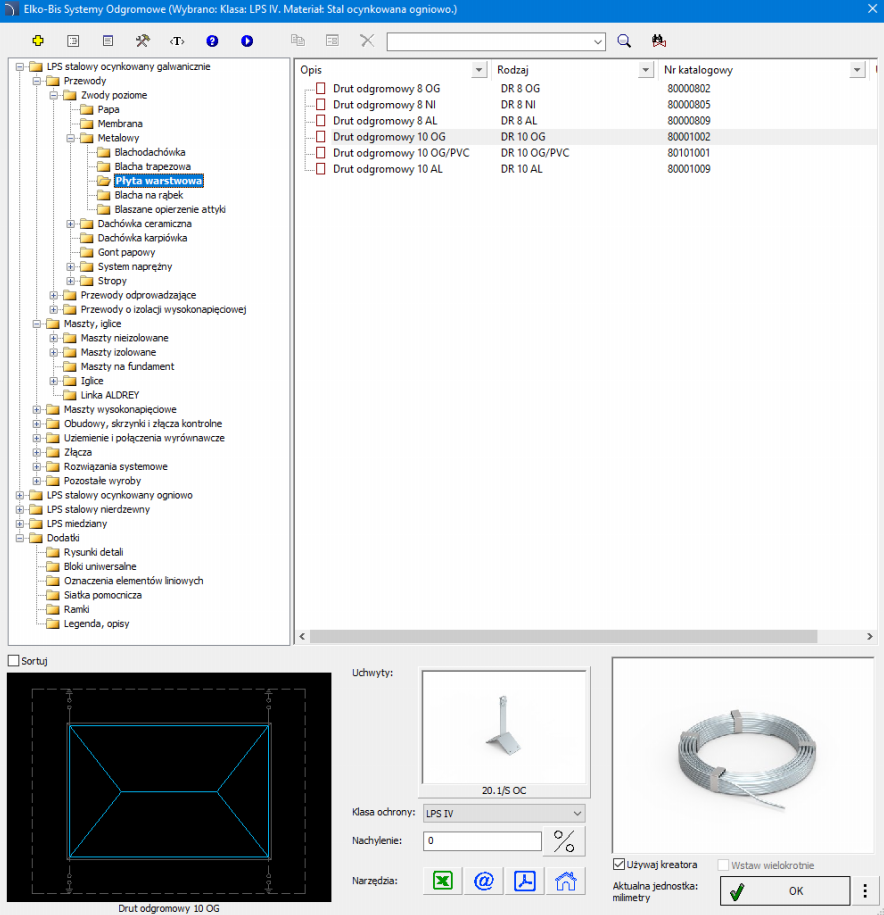

Biblioteka elementów firmy Elko-Bis pozwala na rysowanie wszelkich instalacji odgromowych. Biblioteka ta jest dostępna w poleceniu Biblioteka produktów).

Głównym podziałem produktów Elko-Bis jest podział uwzględniający poziom ochrony urządzeń. W każdym z czterech folderów klas LPS odnajdziemy elementy wykonane zarówno ze stali, miedzi jak i aluminium. W każdej z tych podkategorii odnajdziemy bloki niezbędne do stworzenia pełnego rysunku instalacji odgromowej.

Druty odgromowe i uziomy liniowe

Wszystkie zwody, linki odgromowe oraz uziomy prowadzone w wykopach rysowane są za pomocą linii położonych na ściśle określonych warstwach. Warstwy te tworzone są automatyczne w zależności od wybranego elementu.

Przykładowa nazwa warstwy: 2DE_PLS_Eb-$Cu$d7$59.1CU $S30p gdzie:

2DE_PLS_Eb –standardowy przedrostek CADprofi,

$Cu – materiał danego drutu,

$d7 – średnica przekroju danego drutu,

$59.1CU – oznaczenie mocowania danego drutu,

$S30p – wartość nachylenia wyrażona w procentach.

Materiał drutu, jego średnica oraz typ mocowania i nachylenie określane jest w oknie dialogowym biblioteki.

Zastosowanie takiego rozwiązania pozwala na rysowanie zwodów standardowym poleceniem CAD Linia, a następnie dopasowanie ich właściwości poleceniem _Matchprop do odpowiedniej warstwy.

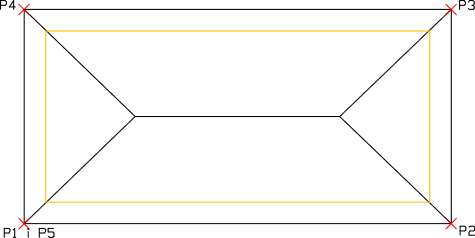

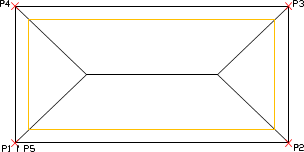

Przykład rysowania zwodów z opcją „prawy” i odsunięciem 50

Przewody odprowadzające i uziomy liniowe prowadzone po ścianie

Aplikacja umożliwia również wstawianie uziomów pionowych i przewodów odprowadzających. Obiekty te są widoczne na rysunku jako symbole pionu, a wszelkie informacje na temat jego długości oraz mocowania zapisane zostaną jako atrybuty bloku.

Złącza i pozostałe elementy

Prócz drutów aplikacja umożliwia również wstawianie wszelkich połączeń, złącz kontrolnych, uziomów szpilkowych oraz obudów. Wszystkie elementy umieszczone zostały w odpowiednich kategoriach danego materiału i klasy ochrony.

Proces wstawiania symboli jest taki sam dla wszystkich tego typu elementów.

Złącza kontrolne

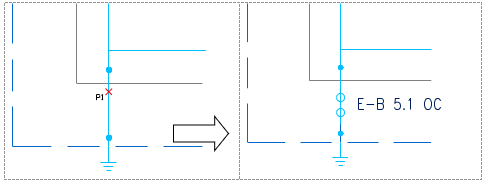

Biblioteka Elko-Bis pozwala na wstawianie złącz kontrolnych, blok złącza wstawiony w przewód nie powoduje jego przecięcie aby usunąć jego zbędny fragment należy skorzystać z polecenia Trim programu CAD.

Maszty i iglice

Zawarte w bibliotece maszty i iglice posiadają zdefiniowany przez producenta i widoczny na rysunku zakres ochrony. Jest on uzależniony od wybranej klasy LPS. Obiekty te mogą być wstawiane zarówno w widoku (wykorzystywanym na rzutach) oraz w widoku bocznym wykorzystywanym na rysunkach elewacji. Proces umieszczania tych obiektów na rysunku jest analogiczne do umieszczania bloków połączeń.
