Ramki i tabelki

W programie CADprofi Electrical dostępne są ramki oraz tabelki rysunkowe.
Różne tabelki rysunkowe są także dostępne w ogólnych poleceniach programu CADprofi, jednak przy tworzeniu projektów elektrycznych zaleca się stosowanie tabelek z modułu Electrical, które są specjalnie dostosowane do schematów elektrycznych.

Więcej Informacji na temat ramek i tabelek odnajdziesz w rozdziale Tabelki (patrz str. 43).

Oznaczenia obwodów:

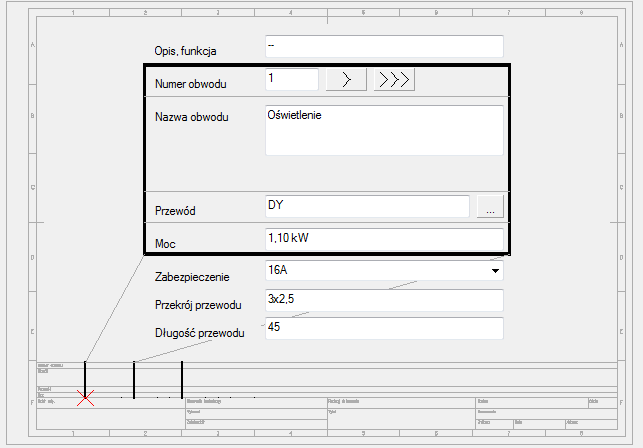

Polecenie pozwala także wstawiać do projektu tabelki oznaczenia obwodów.
Tabelki te są wstawiane w dolnej części – zwykle bezpośrednio pod schematem danego obwodu. Dostępnych jest kilka układów tabelek. W pierwszym kroku należy wstawić do projektu nagłówek tabeli, a następnie odpowiednią ilość tabelek zawierających dane dla każdego obwodu. W tabelkach obwodów można podać nazwę i numer obwodu, a także podstawowe parametry, jak: moc, typ zabezpieczenia oraz rodzaj i długość przewodu.

Okno dialogowe „Ramki i tabelki”
